螺栓建模全过程

KerrZhang

论坛里有关螺栓制作的话题很多。但没有一帖系统介绍建模过程。
有些教材中也有相关教程。但绘制螺旋扫描轨迹和截面这一关键步骤过于粗略，很多读者被搁浅在那里。
这里系统演示一款六角螺栓建模全过程，其中轻描拉伸实体等基础建模方法，细述关键步骤，欢迎探讨。

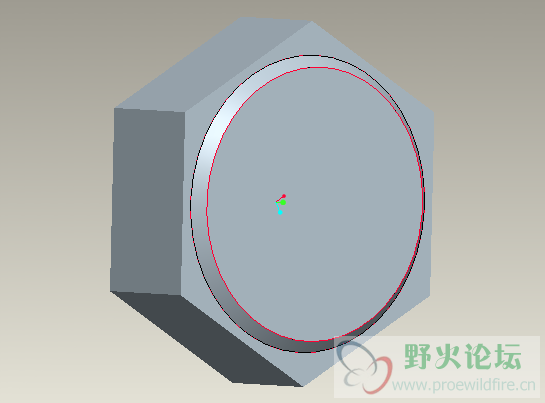

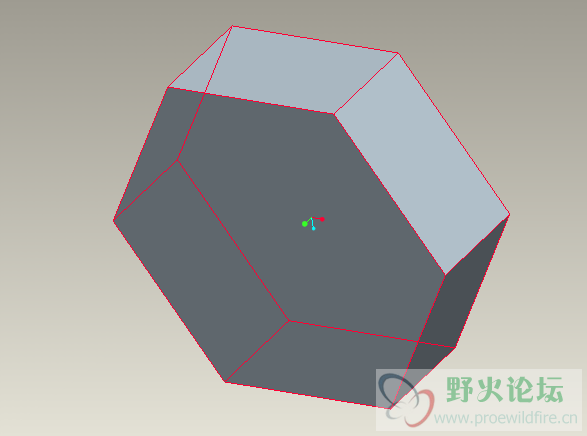

新建Hexagonal_bolt实体零件，作边长16厚度10的六角螺栓头。

点菜单插入--混合--伸出项，绘制26*24*1的台阶。

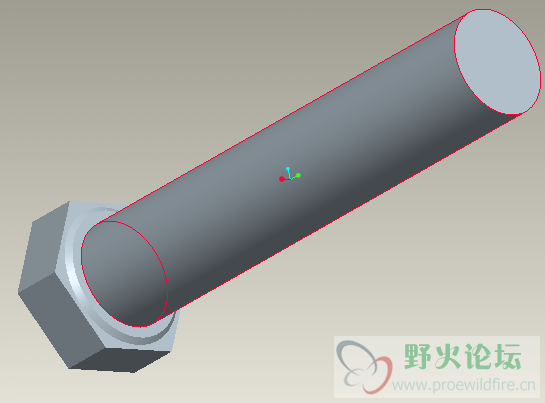

拉伸绘制长100直径20的螺杆。

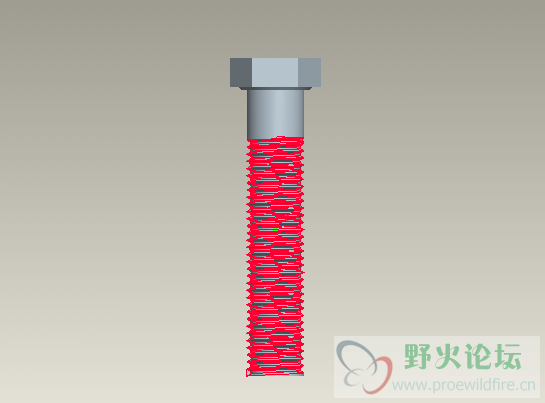

在插入下拉菜单中，选螺纹扫描—切口。


在菜单管理器中点完成。

系统要求选择草绘平面。选Front.

点Okay。

点缺省。

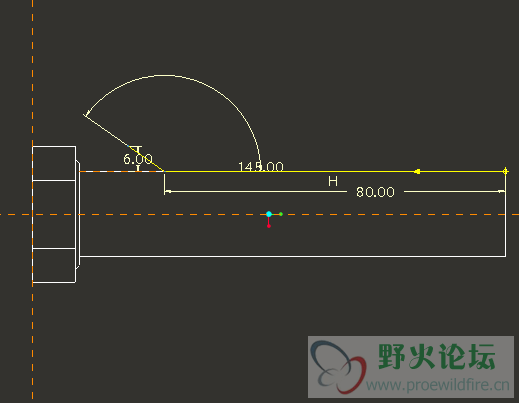

绘制如图轨迹。

绘制中心线。

单击继续当前部分按钮。
系统要求输入节距，这里也就是螺距。

输入2.5，回车。
进入绘制截面界面。

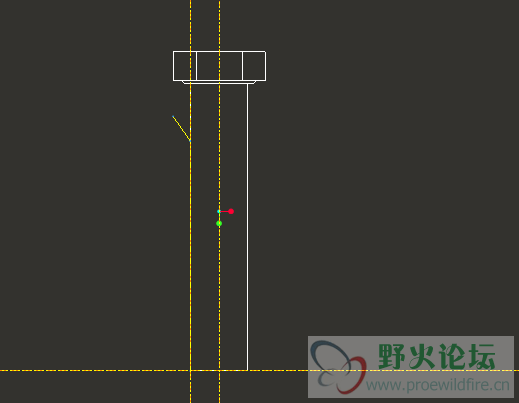

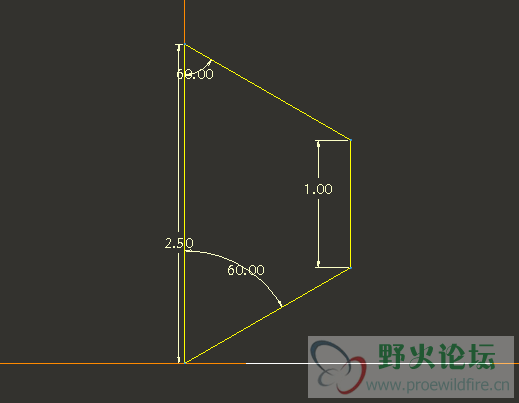

绘制如下截面。

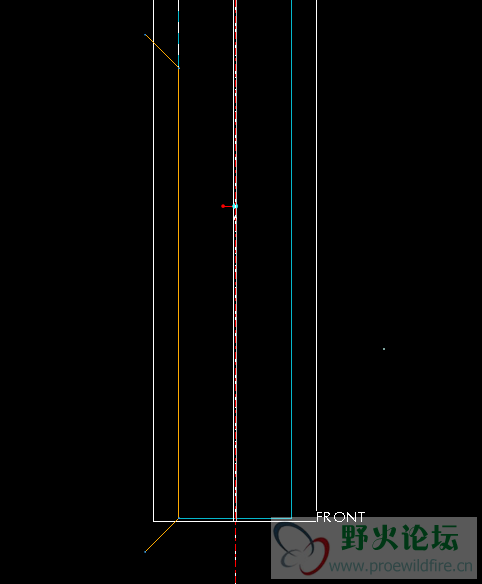

下面这张图可以清楚地看到草绘位置。

点继续当前部分，在菜单管理器中点Okay.
系统返回切口对话框。

点OK。

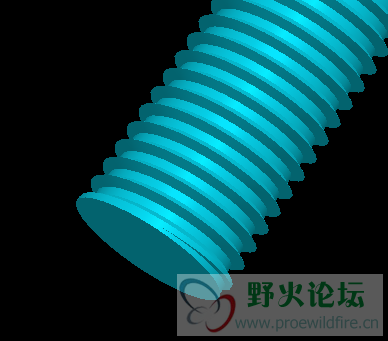

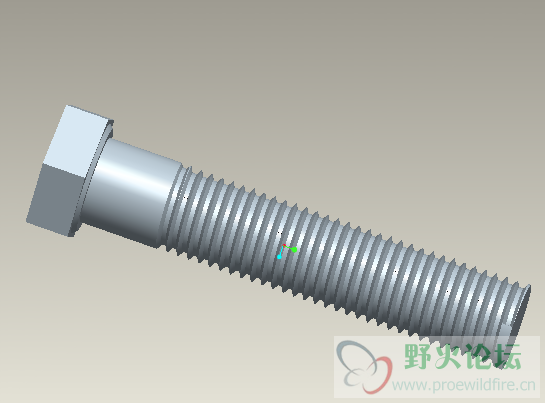

M20-100-80的六角螺栓完成。


一般会在两头需要地方加上倒圆角，这里不再赘述。
对尾部螺纹小作修改。

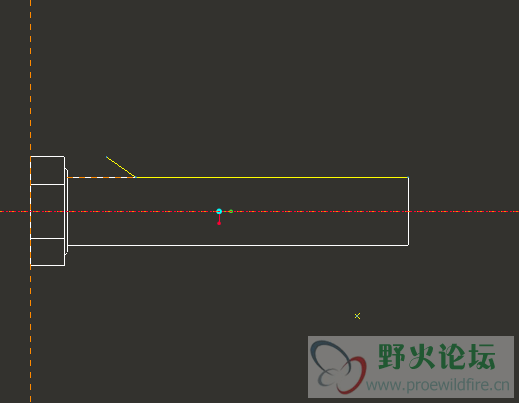

扫描轨迹下图所示。

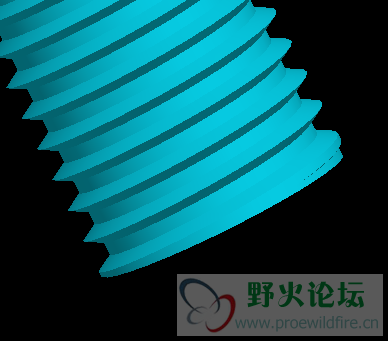

尾部螺纹看起来完美无缺。
