该钣金体在wf里如何建模？

烂泥 · 发表于 2010-7-20 22:04

课件上有看到如图示钣金体，尝试在wf里成型。刚接触钣金，不是很懂，望钣金高手解答。

qiuyu_2005 · 发表于 2010-7-20 23:08

按你所贴的图推算：
按右边的视图做R190 (300L)和R150 (237L)的折弯，
再做如第二个图90度的两侧折弯，就可以完成如图1的成品。

从最右侧的展开图来看，第二个图的R10标出来也没什么用，此产品应该会月后续的焊接工序，至少会将成型后的开口位点上几点给它接牢。

不好意思，现在电脑里没装proe,没法建模上图.

kelly_mm · 发表于 2010-7-21 09:11

楼上的说对很对。

fjb8 · 发表于 2010-7-21 10:44

也可以采用拉伸成型工艺，外观更好看。

烂泥 · 发表于 2010-7-21 11:46

有没朋友上个prt来学学，初步接触钣金，不是很懂

xuhu1024 · 发表于 2010-7-22 10:23

期待来人来画下

wangchangmin · 发表于 2010-7-22 15:10

没有完全画好,还差一步,不知道怎么画了,望高手指导下

烂泥 · 发表于 2010-7-22 21:38

用钣金整，是废点神，也在努力中，期待会的朋友出现

qiuyu_2005 · 发表于 2010-7-22 23:10

.
我上面的回答，是按图纸说加工步骤，如果软件作图，没必要按那个弯路，下面简单说一下：
。
这只是基本命令的使用而已，一般的操作就可以完成。
1、平整壁
2，法兰
3，展平

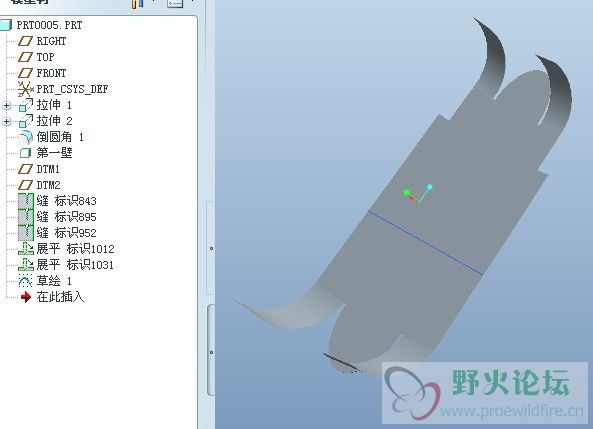

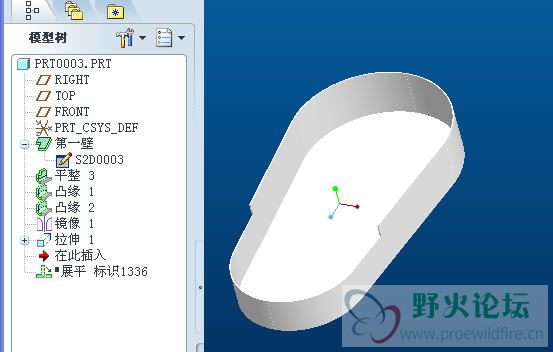

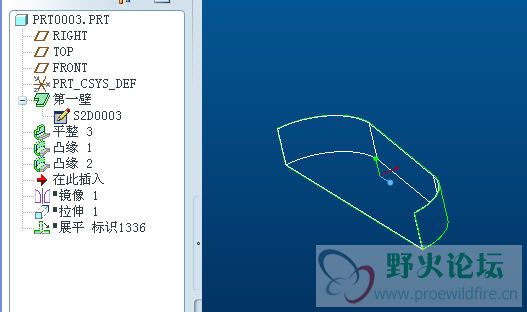

就三个命令的使用。上个图给参考一下。

烂泥 · 发表于 2010-7-23 20:11

谢楼上朋友的赐教，明白了
