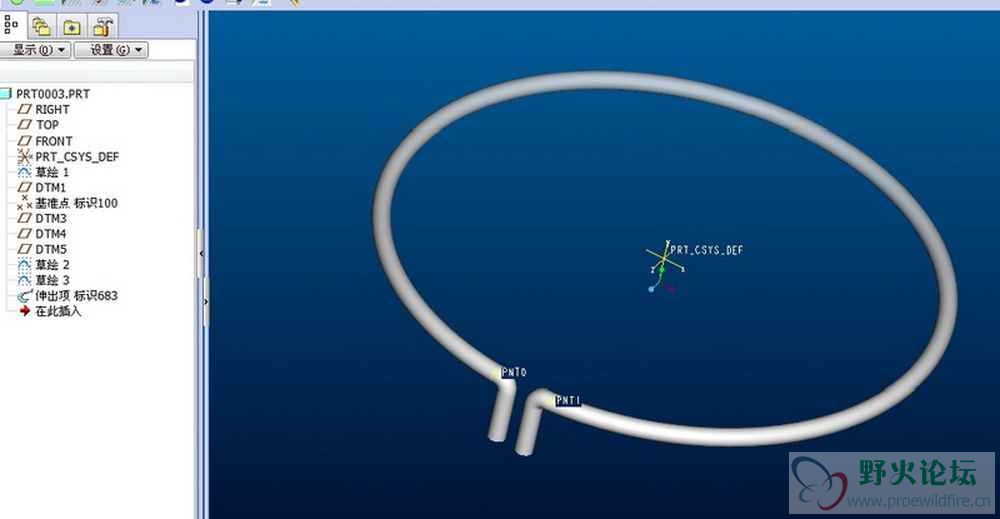

这个零件怎么才能简单画出来（有图）

显示全部楼层 · 发表于 2010-7-5 14:58

提示: 作者被禁止或删除内容自动屏蔽

proe1988 · 发表于 2010-7-5 17:30

终于用扫描做出来了，谢谢各位的帮助

anthony.jia · 发表于 2010-7-6 21:43

先草绘一条轨迹线，当然是完整的，不要只是半圆弧还要弯曲的那头，然后再使用扫描中的拉伸应该就可以了！

小老虎888 · 发表于 2010-7-7 10:00

提示: 作者被禁止或删除内容自动屏蔽

显示全部楼层 · 发表于 2010-7-7 10:12

提示: 作者被禁止或删除内容自动屏蔽

小老虎888 · 发表于 2010-7-7 11:01

提示: 作者被禁止或删除内容自动屏蔽

124126351 · 发表于 2010-7-7 13:25

弯曲的那个位置记得要到造型里面去相切一下，那才更圆滑。

懵懂 · 发表于 2010-7-7 14:26

先在CAD画出轨迹线，再导入扫描

lesliecen · 发表于 2010-7-7 14:38

草绘好，不会不准的呀，扫描是最简单的

yaya001 · 发表于 2010-7-7 14:45

先做一下
