[求助] 请教这图怎么画？

20 主题	165 回帖	0 威望

积分: 222

发消息

发表于 2010-6-23 23:00 | 显示全部楼层 |阅读模式

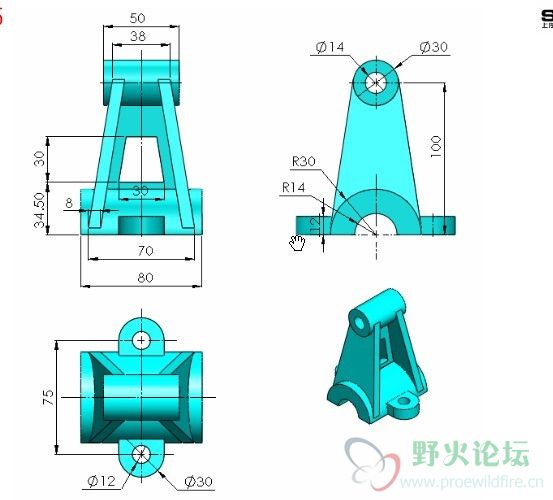

如题，这个零件该怎么创建？

这个三视图

这个三视图

回复

使用道具举报

20 主题	165 回帖	0 威望

积分: 222

发消息

楼主| 发表于 2010-6-23 23:01 | 显示全部楼层

我卡到这里不会了，用了代替曲面也不行

就是这里

就是这里

态度决定一切~！

回复顶踩

使用道具举报

18 主题	215 回帖	6 威望

积分: 268

发消息

发表于 2010-6-24 00:09 | 显示全部楼层

其实那个你可以用拉伸再用两个圆去切除材料就得了

回复顶踩

使用道具举报

29 主题	161 回帖	7 威望

积分: 278

发消息

发表于 2010-6-24 00:26 | 显示全部楼层

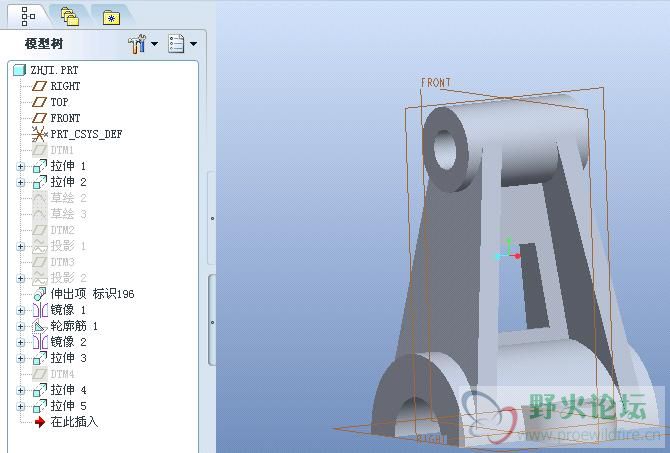

画了一下！请高手指点！谢谢！

64.1 KB, 下载次数: 29

回复顶踩

使用道具举报

29 主题	161 回帖	7 威望

积分: 278

发消息

发表于 2010-6-24 00:27 | 显示全部楼层

很适合练习用！哈哈！谢谢楼主了

回复顶踩

使用道具举报

37 主题	1369 回帖	193 威望

积分: 2045

发消息

发表于 2010-6-24 09:54 | 显示全部楼层

这个全用拉伸做就好了

回复顶踩

使用道具举报

0 主题	4 回帖	0 威望

积分: 4

发消息

发表于 2010-6-24 20:46 | 显示全部楼层

全部拉伸就能完成

回复顶踩

使用道具举报

0 主题	12 回帖	0 威望

积分: 14

发消息

发表于 2010-6-24 21:43 | 显示全部楼层

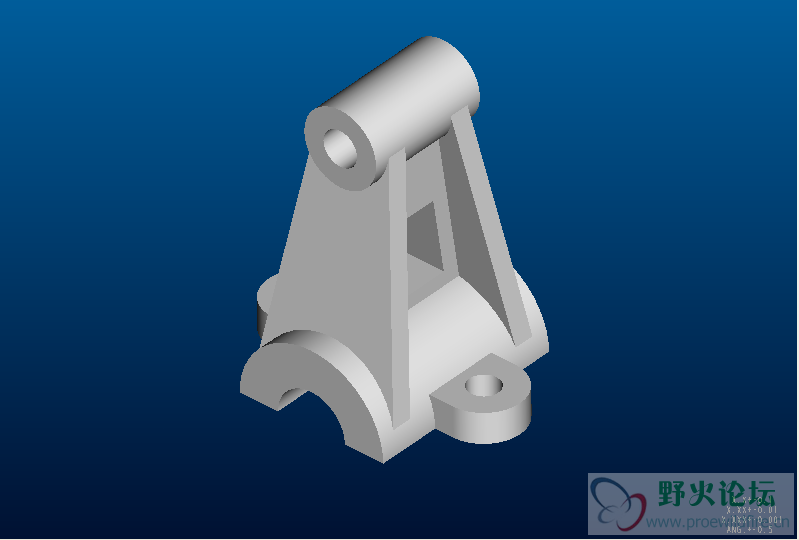

投影做的。5.0版

80.75 KB, 下载次数: 3

回复顶踩

使用道具举报

1 主题	53 回帖	0 威望

积分: 57

发消息

发表于 2010-7-16 15:07 | 显示全部楼层

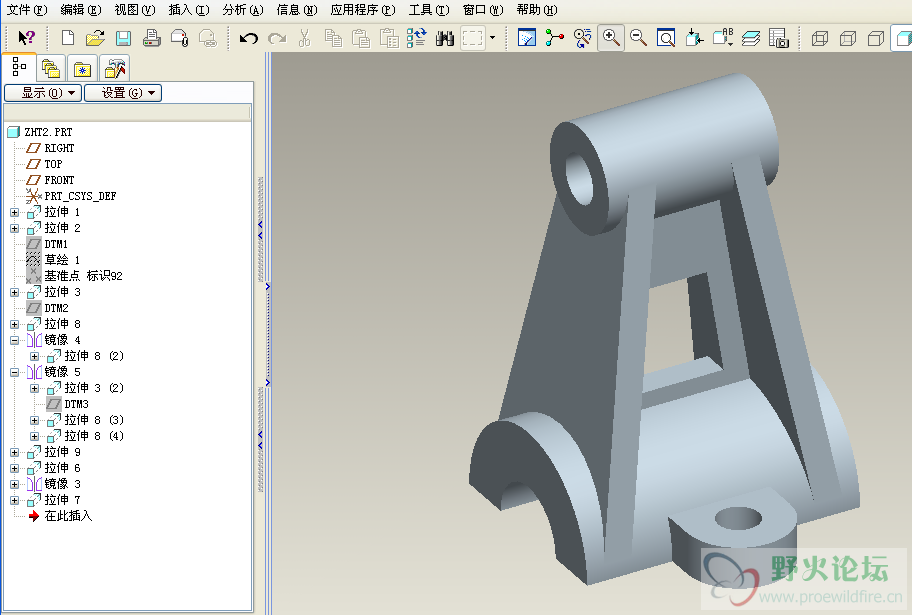

咱也画了一下。请高手指点。
三视图中有一个尺寸不详，画图时按类比的方法做的。


回复顶踩

使用道具举报

1 主题	53 回帖	0 威望

积分: 57

发消息

发表于 2010-7-16 15:30 | 显示全部楼层

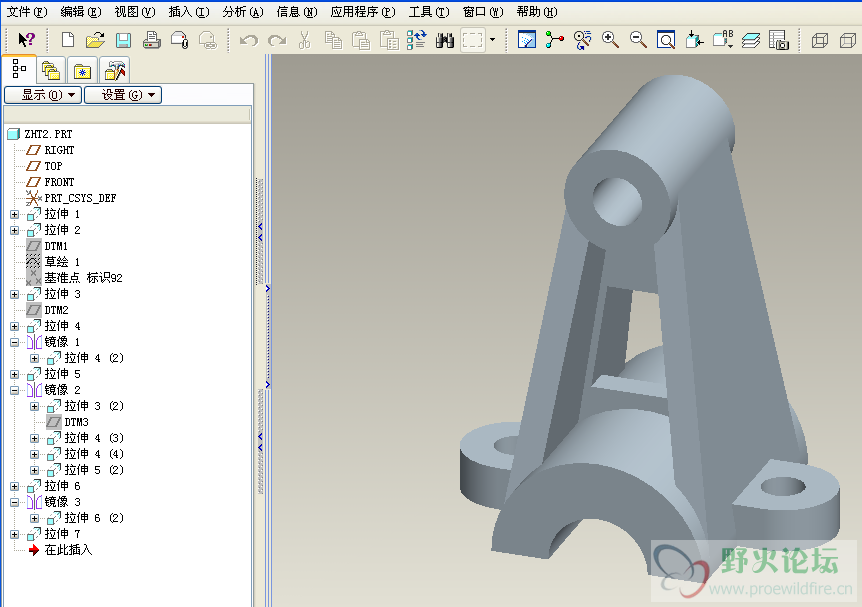

不好意思！方位看错了。
重新画了。请高手指点。


回复顶踩

使用道具举报
