求助！搞不掂这个零件最后的可变剖面扫描。。

fallen780918 · 发表于 2010-6-11 18:44

这个零件我是从别人那里复制过来的，自己学着做。

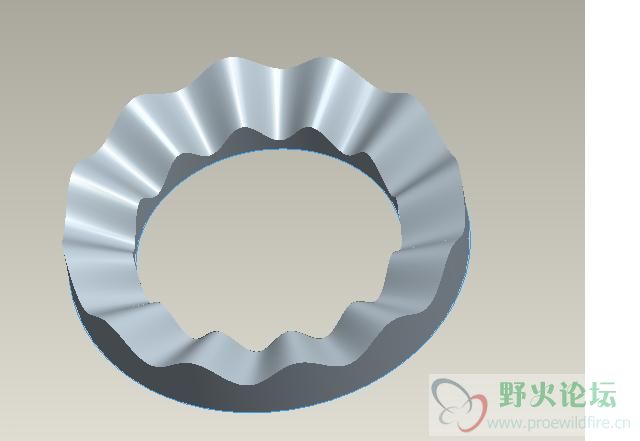

图中那个红线的波浪形做不出来，想了一天一夜了，请各位大侠指教。

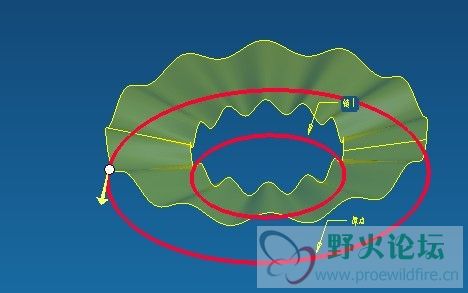

模型树上的“草绘1 ”只画了两个圆，就是图上的两个蓝线的圆。

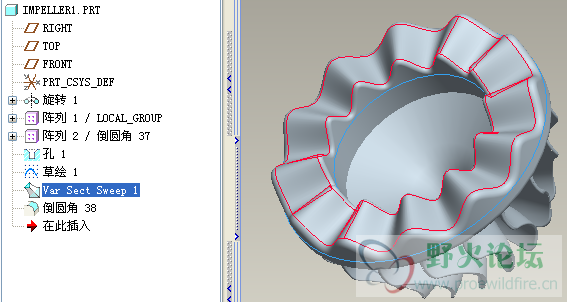

建模特征显示的是可变剖面扫描特征做出来的，可我自己就怎么也做不出来。
PRT文件很大，又分不了卷，所以上传不了，真可惜。只能上图。

[url=8932de21f17da439c0a00d4b1cb7be26c6f4dcb2885b2800]

[ 本帖最后由 fallen780918 于 2010-6-11 19:13 编辑 ]

fallen780918 · 发表于 2010-6-11 18:52

补充一点，模型树上的“草绘1 ”只画了两个圆，就是图上的两个蓝线的圆。
然后为什么可变剖面扫描里面会生成那个波浪型出来，我真想不通。

zzymo · 发表于 2010-6-11 19:32

LZ 传到网盘上我也想知道是怎么画的

EVANHU21 · 发表于 2010-6-11 19:32

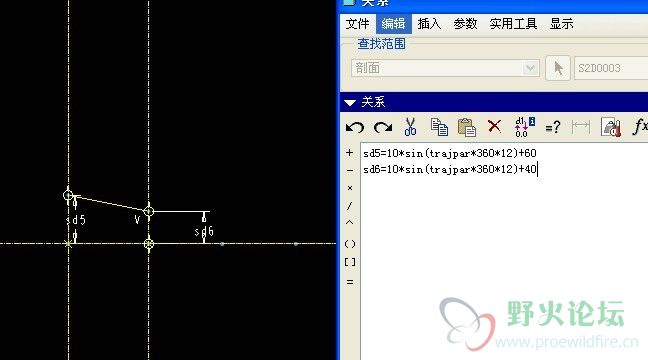

是用关系式做的，里面有SIN函数。具体的，我不会做。建议在论坛搜索一下相关的教程。

mlkuan · 发表于 2010-6-11 19:36

注意看零件中的关系式~！！！

[ 本帖最后由 mlkuan 于 2010-6-11 19:46 编辑 ]

小草种子 · 发表于 2010-6-11 19:38

这有什么大惊小怪的，不就是扫描的时候加入个关系式嘛

fallen780918 · 发表于 2010-6-11 19:41

太好了，多谢。

雪遊 · 发表于 2010-6-11 19:49

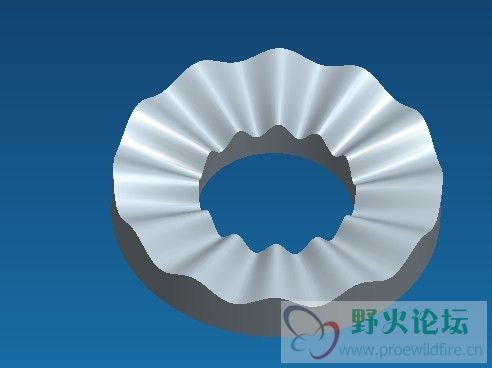

主要介绍下那个波浪造型的产生。我附上图和PART。

EVANHU21 · 发表于 2010-6-11 20:02

我也试了下，做出来了。

prt0001.prt.zip (110.3 KB, 下载次数: 16)

fallen780918 · 发表于 2010-6-11 20:13

谢谢！
