怎样解决零件中的圆角生成工程图的时候生成一大堆线的问题?

hilldy888 · 发表于 2010-6-7 14:07

proe出工程图会出现这样的问题,当零件中有比较多的圆角的时候,生成的工程图在有圆角的部位,特别是有圆角相交的部位生成一大堆线,根本看不清楚是什么,有什么办法可以解决?
再加上，当我选择相切边显示为:无时，连中间过渡的线都没有了。

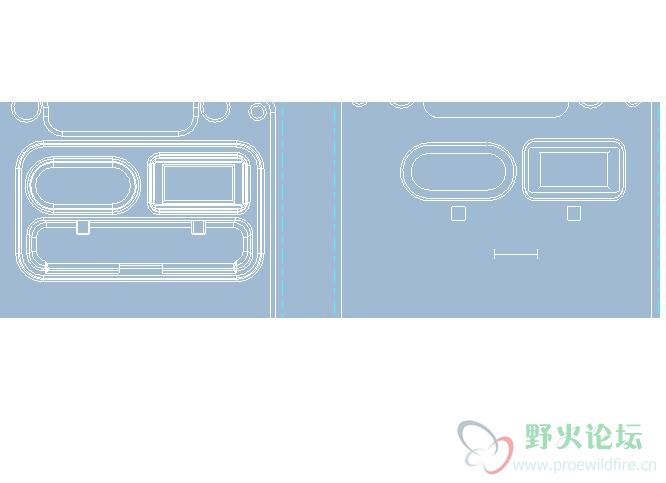

如下图所示，左边图为相切边显示：实线。右图为相切边显示：无。
但是这样都不是我想要的效果，我只想要有1、2条过渡边，不想要那么多线条，看起来很难看。
请各位高手帮帮！

hilldy888 · 发表于 2010-6-7 15:00

有人可以帮帮手吗?

王111 · 发表于 2010-6-7 15:37

双击要修改的视图，或者选中视图，然后右击属性，对话框出来，选中左边一栏的视图显示，然后再右边看到相切线，选中下拉菜单中的无，就行了，这电脑上没有PROE不然可以发图片上去了！

hilldy888 · 发表于 2010-6-7 15:44

你说的方法应该是我截图的右图吧？？我想有1,2条过渡边连接，更能突出产品的结构

chaosky · 发表于 2010-6-7 16:15

或者你可以用虚线表示过渡边嘛这样会清晰一点点吧
好像没有可以选择部分显示这样的功能吧....要么显示要不不显示
同时你可以在工程图里再加个有角度的一般视图，配合起来设计意图就清楚了!

yjh_liu · 发表于 2010-6-7 16:50

有些麻烦。可以删除不需要的线条。

hilldy888 · 发表于 2010-6-7 17:31

研究了很久，还是找不出很好的办法啊

hilldy888 · 发表于 2010-6-7 17:32

总是不太理想，如果转到CAD再删除了，那就很麻烦了。

chaosky · 发表于 2010-6-7 19:38

原帖由 hilldy888 于 2010-6-7 17:32 发表
总是不太理想，如果转到CAD再删除了，那就很麻烦了。

转到CAD删除其实挺方便的，但是如果你图形要更新的话，你得重新转，这是麻烦的事。。
