【跟我学ProE高级设计】之拔模

hill711

一、 术语解释：
1. 拔模曲面： 要拔模的产品的曲面
2. 拔模枢轴： 非常重要，可以选平面（在pro/e2001里就叫中平面也就是中立平面的意思），也可以选曲线（也叫中曲线），还可以选取拔模曲面上的单个曲线链来定义。（类似于材料力学中的中性面的定义，材料属性不变）

1）如果选平面，拔模曲面将围绕它们与此平面的交线旋转来产生角度。（也叫中曲线），还可以选取拔模曲  面上的单个曲线链来定义。（类似于材料力学中的中性面的定义，材料属性不变）
2） 如果选曲线，拔模面将直接围绕其旋转来产生拔模角度。
3. 拖动方向：用于确定拔模角度的方向。可理解为产品的开模方向。一般情况下：
 如果拔模枢轴为平面，此选项会被自动激活选中，为平面时（拖动方向将垂直于此平面）。
 如果拔模枢轴为曲线，此项必须设计者重新定义，当然还可选择直边、基准轴或坐标系的轴来定义它。
4. 拔模角度：注意拔模角也能为负，而且要在–30 到+30 度范围内，可点击方向图标进行切换。可通过拖动来检查是否达到设计目的

详细教程查看：http://www.docin.com/p-55962850.html

[ 本帖最后由 hill711 于 2010-5-22 11:14 编辑 ]

hill711

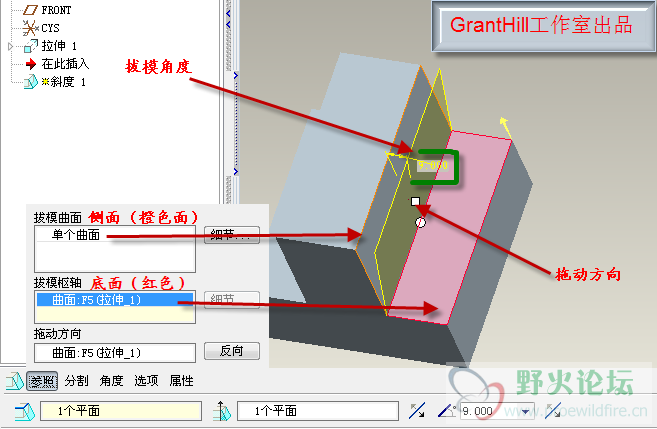

1.进入拔模：工具栏中点击拔模图标 ，或单击“插入->拔模”（Insert>Draft）
2.选择要拔模的曲面（如果周围面全部要拔模，可用“环曲面”方式选取将更加方便）
3.选取拖动方向。（如果枢轴为平面这一步会自动加选，如果拔模枢轴为曲线，拖动方向要另外加选，在根据分割对象拔模上有所体现）

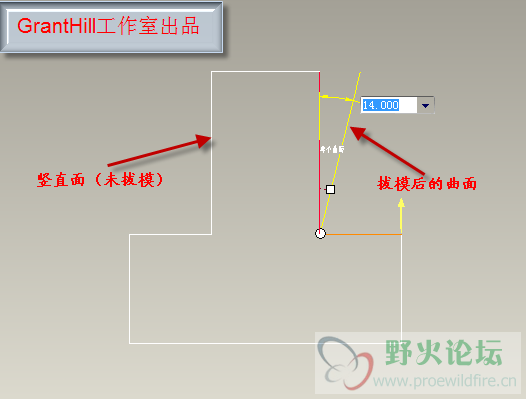

4.输入拔模角度（确定方向）

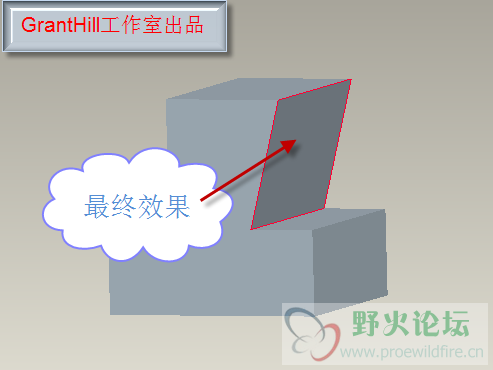

5.完成
图片教程如下：





[ 本帖最后由 hill711 于 2010-5-22 11:07 编辑 ]

hill711

1.首先按照普通拔模创建操作（同上，操作见楼上）

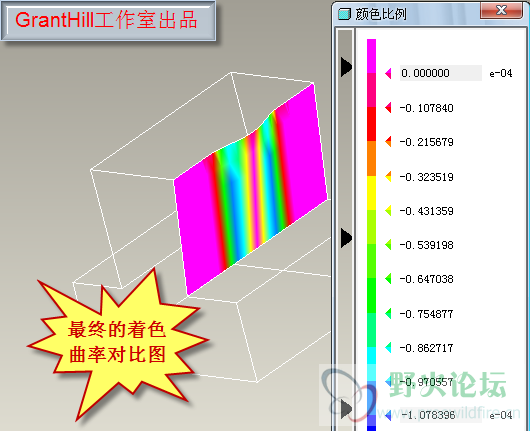

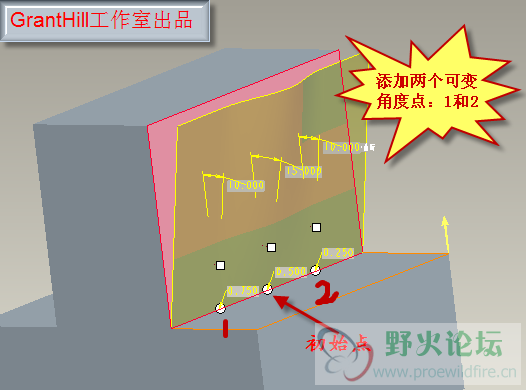

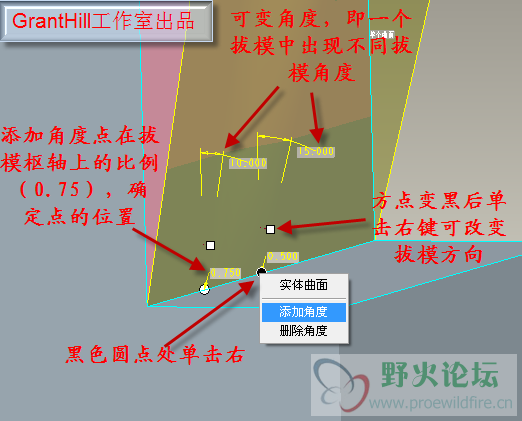

2.右键单击拔模角度上的圆形控制滑块，选“添加角度”。也可在角度选项里按右键添加。如下图
3.完成
图片教程：




[ 本帖最后由 hill711 于 2010-5-22 11:13 编辑 ]

hill711

1.首先按照普通拔模创建操作（同上）
2.打开“分割”(Split) 面板，从“分割选项”(Split options) 菜单中选取一个选项：
（1）.根据拔模枢轴分割 ：沿拔模枢轴分割拔模曲面。
（2）.根据分割对象分割 ：沿不同的线或曲线分割拔模曲面。该项可激活“分割对象”进入草绘状态。
    具体步骤如下：（图示中1、2、3、4顺序）
        选取拔模曲面

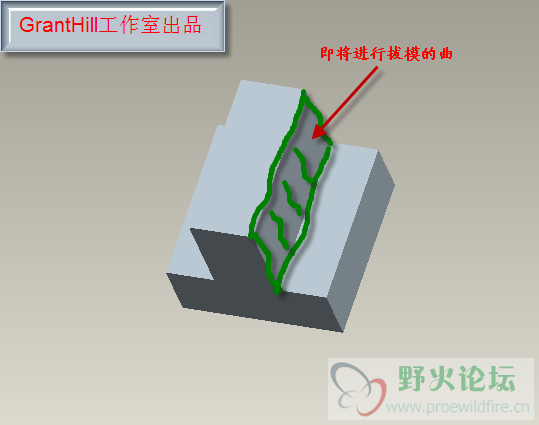

        根据分割对象分割，然后草绘分割对象（本例为一条直线），将拔模曲面分割为两部分
        选取拔模方向（本例为Front面）
        Ctrl多选两个拔模枢轴

详细图片教程请查看：http://www.docin.com/p-55962850.html
更多精彩内容尽在：http://blog.sina.com.cn/hill711
送上3.0prt档：http://ishare.iask.sina.com.cn/f/7943155.html

[ 本帖最后由 hill711 于 2010-5-22 11:13 编辑 ]
