求助！为什么这个棘轮轮廓拉伸不了？

rkeane16

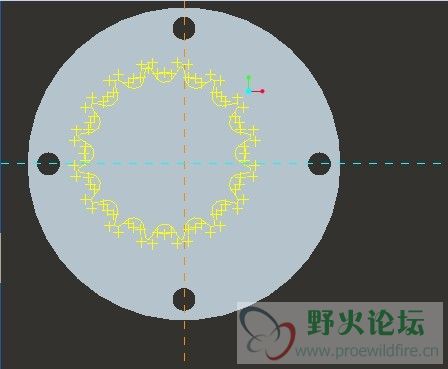

如题。。图在下面。。。高手解答啊！

附件里面有棘轮的轮廓。。。帮帮忙尝试用它的轮廓开孔，或者拉伸。。。感激！

[ 本帖最后由 rkeane16 于 2010-5-21 23:50 编辑 ]

donghuafeng

检查一下是不是封闭的

rkeane16

原帖由 donghuafeng 于 2010-5-21 17:19 发表
检查一下是不是封闭的

图形是封闭的 但是左上方“设置”那里是红色的。。好像是选取不上这个草绘轮廓。。。。。

[ 本帖最后由 rkeane16 于 2010-5-21 19:35 编辑 ]

czf

应该是草绘图出了问题，建议多分析多检查一下！

rkeane16

我这个草绘是从CAD导入的，由很多段圆弧组成，检查过每段弧之间都是封闭的，但是就是执行不了拉伸。

一般来说这种问题的原因有什么？

rkeane16

我传了棘轮的轮廓到附件里，希望大家下载帮帮。。。

odinn

我看了下，你这个草绘的问题很多。
1.几乎所有的线条都是两条重叠，用［重叠几何］检查就可以看出来。
2.有几处加亮的开放端。
这个图形确实是做不出来的。

从CAD转的图形，最好是做为参照，然后选取边链。
如果想直接做为草绘，注意几点：
1.所有线条放在同一层上。
2.清理所有图层，线型等
3.最好用DXF格式
4.注意重叠几何，可以直接在CAD里点选一条线，然后删除，就可以看出来，是不是其实是多条线重叠在一起。
这样成功率会高一些。

odinn

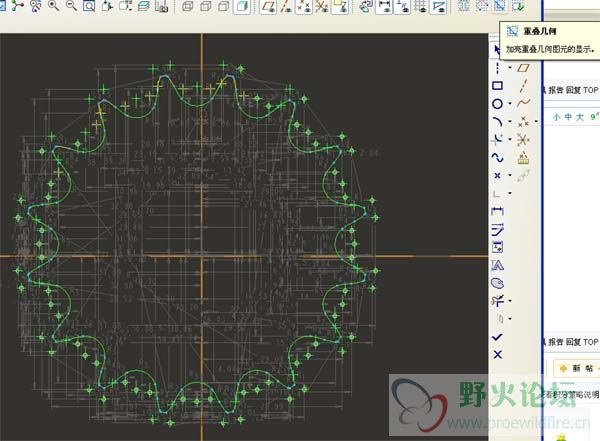

图为用 重叠几何 检查，基本上，整个图形都发亮。
点选一条线，删除试下，发现其实基本上都有线在重叠。
