新手作品：水龙头设计

zhanghaiou1986

file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-6621.png

一、作品说明：

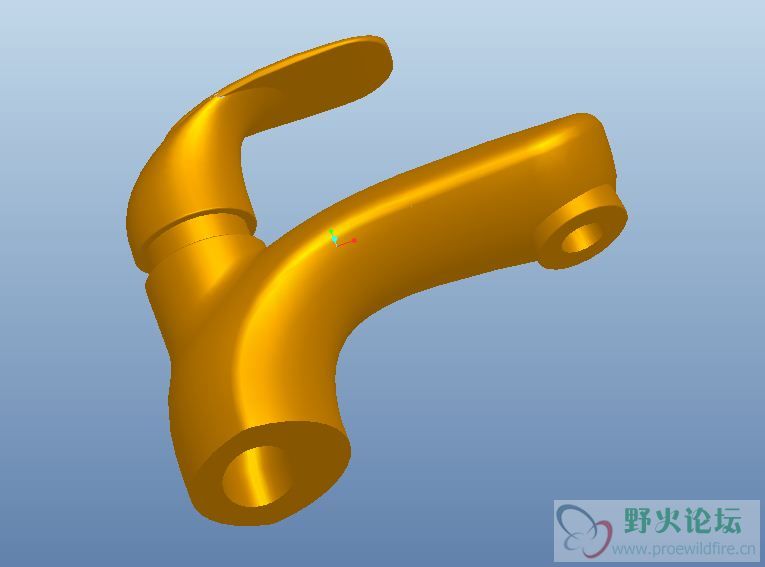

欲创作如图所示的水龙头外观造型，由于目前本人水平有限，无法画出内部的结构及装配，而且只是做了外观设计，尺寸没有严格的要求，故称之为概念设计。
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-9405.png
二、运行环境：
系统环境：Windows 7 Ultimate x86 chs
软件版本：Pro/Engineer wildfire 5.0 F0000
三、设计思路：
①　用可变剖面扫描作出主体部分
②　用拉伸、旋转等作出转动部分和出水口
③　用曲面作出手柄部分
④　使用倒圆角等对图形进行修饰
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-7952.png

四、制作过程：
1、主体部分
①　启动Proe，使用公制模板新建一个零件图
②　选择Front面作为草绘平面，作出主体扫描轨迹
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-13421.png

③　点击菜单栏插入—模型基准—图形，创建宽度控制图形，命名为WID
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-10184.png
④　草绘控制图形
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-12823.png
⑤　
点击菜单栏插入—可变剖面扫描
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-10743.png
⑥　草绘截面，并为宽度添加关系
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-29211.png
⑦　
为头部倒圆角
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-28121.png
⑧　主体部分倒圆角
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-5073.png

2、
出水口
①　草绘出水口
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-21824.png
②　创建出水口平面
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-14877.png

③　
拉伸出水口
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-1653.png



3、转动部分
①　创建中间平面
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-3408.png

②　 草绘转动部分轨迹
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-24331.png
③　点击菜单栏插入—可变剖面扫描，在Front面内草绘转动部分扫描轨迹
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-31017.png
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-30286.png

file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-28684.png

4、手柄部分
①　在Front面内草绘手柄轨迹
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-29758.png

②　 扫描手柄
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-1175.png
③　创建顶平面
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-26923.png

④　草绘手柄拉伸
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-30020.png

⑤　 拉伸手柄
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-29552.png
⑥　合并手柄
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-25016.png
⑦　草绘手柄拉伸2
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-11240.png
⑧　拉伸手柄2
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-24560.png
⑨　合并手柄2
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-22278.png
⑩　 手柄实体化
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-5993.png

5、
接连处
①　在中间平面内草绘
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-1981.png

②　拉伸
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-31479.png

③　 在中间平面内草绘
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-2715.png
④　
拉伸
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-15848.png


6、
修饰
①　倒圆角3

file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-25283.png
②　倒圆角4
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-18338.png
③　
倒圆角5
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-12198.png
④　倒圆角6
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-16614.png
⑤　
倒圆角7
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-18867.png
⑥　倒圆角8
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-28752.png

7、
出水孔
①　在Front面内草绘轨迹
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-5462.png

②　点击菜单栏插入—可变剖面扫描
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-2013.png
③　
出水口截面
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-18161.png

④　入水口截面
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-21356.png
8、

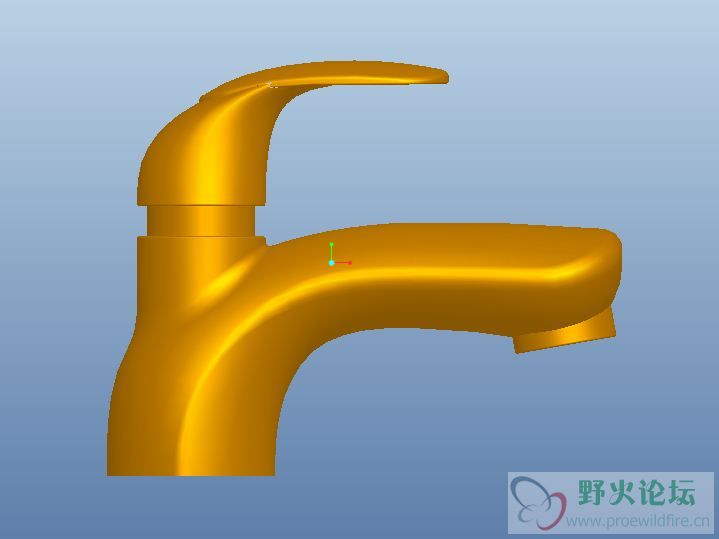

最终效果
file:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-26561.pngfile:///C:/Users/ZH148B~1.O/AppData/Local/Temp/ksohtml/wps_clip_image-30883.png


五、要点分析：
①　主体部分的宽度是变化，而且用关系不好表达，因此考虑用一个图形控制。
②　手柄部分为了做的更真实一些，用一些曲面合并而成。

作品为原创，参考了网络上的很多资料（来源已记不得了），在此一并谢过！！！

作者：快乐天使

QQ：513550298

完成日期：2009.10.06
