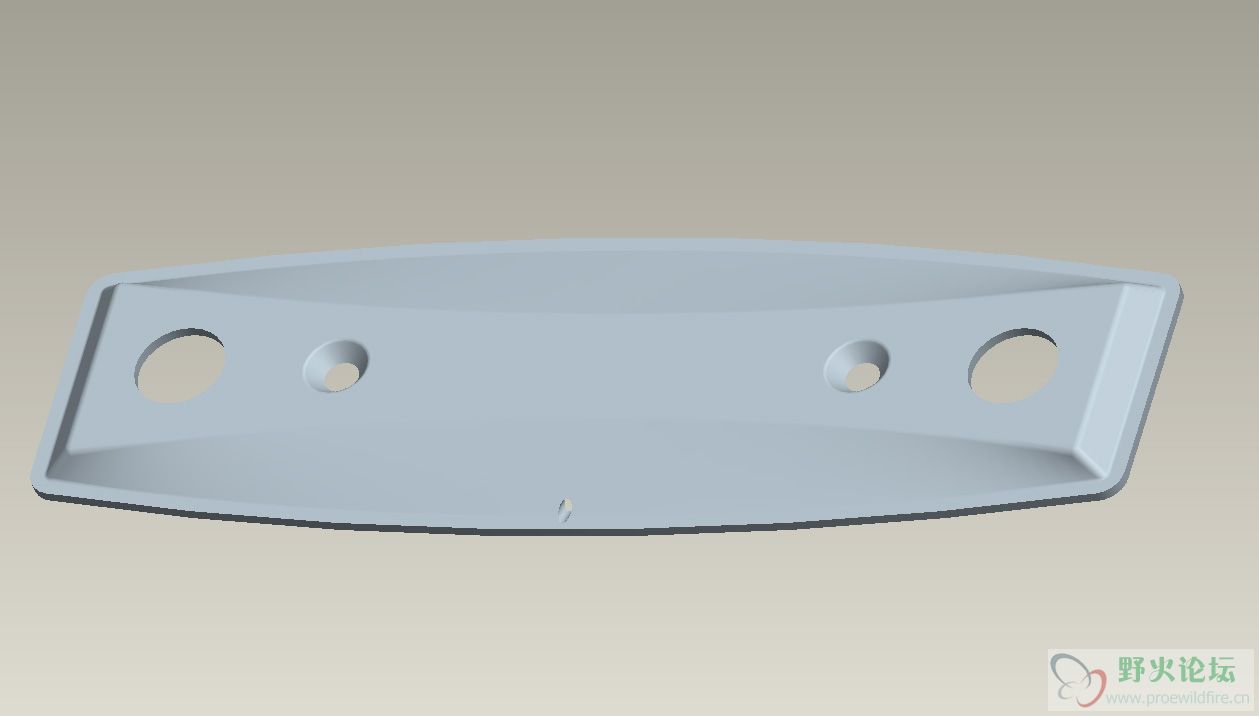

有时间的朋友试画一下这个图形（需中级水平）

xuchongya · 发表于 2010-5-17 23:35

是不是我笨啊？？注意看图中那个75度和60度。怎么楼主的图看着不对啊！上传个PRT呗？？

liangfeng · 发表于 2010-5-18 09:12

图纸没有问题，曾经是企业的生产图，那两个角度是不同的两个方向。其中75度是做为参考尺寸，以圆半径为主。

donghuafeng · 发表于 2010-5-18 12:29

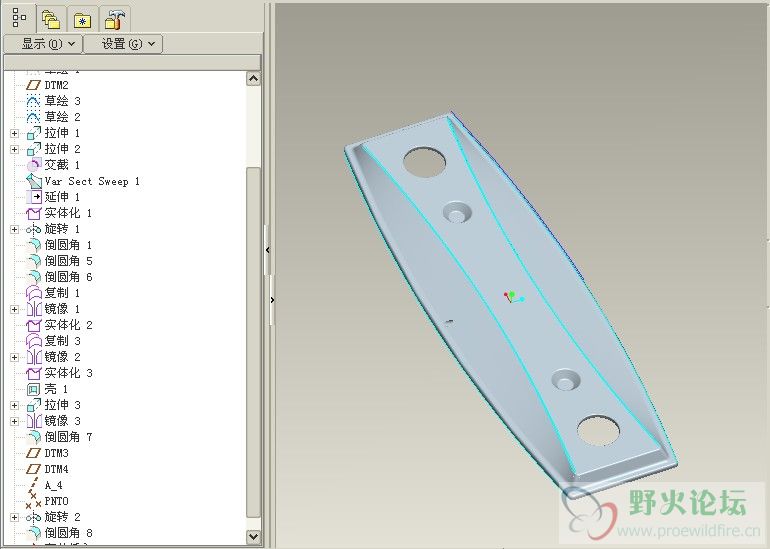

简单画了个，传上prt。不过觉得图纸确实有问题，尺寸7跟两个角度60°和75°矛盾，还有俯视图中间小孔不应该是圆吧！请指正！谢谢！

main90 · 发表于 2010-5-18 12:54

这个应该是用钣金画的吧

liangfeng · 发表于 2010-5-18 13:47

非常感谢你的模型，你的建模思路让我的视界豁然开朗，不同的人不同的思路，我的方法比较愚蠢，向你学习啦！

陈泽民 · 发表于 2010-5-18 14:17

看看

xuchongya · 发表于 2010-5-18 14:45

哈哈！原来真的是边界混合！哎！楼主的图把我看晕了。

xuchongya · 发表于 2010-5-18 16:11

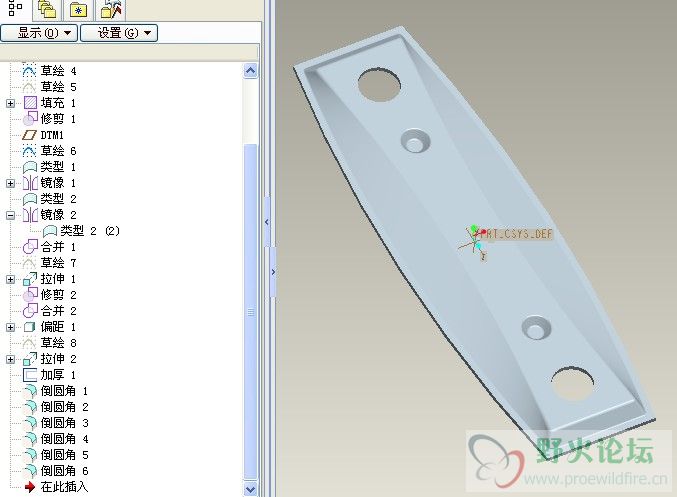

我也做了个。

donghuafeng · 发表于 2010-5-18 16:15

真的很惭愧，用proe快一年了还没尝试过钣金模块，谢谢你！

donghuafeng · 发表于 2010-5-18 16:18

呵呵，相互学习！
