请教这个怎么画？

ataki

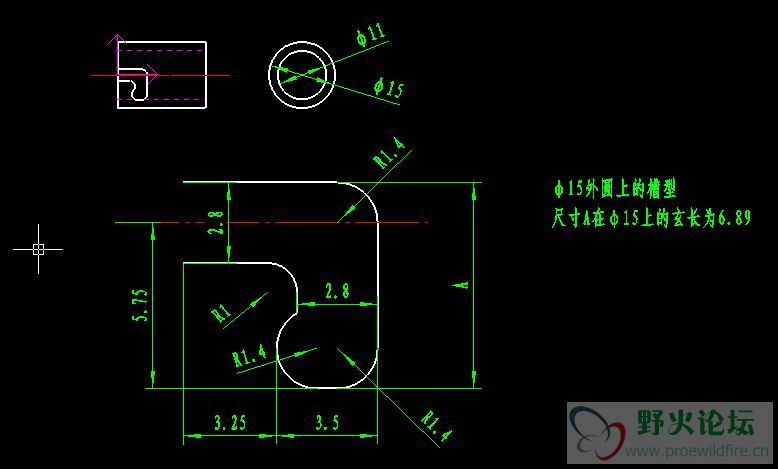

看着简单 我一画就卡壳了，所以只好向大家请教！有会画的教教我 谢谢！

yun0336wu

      您这个零件的建模并无“卡壳”的问题。
      此件的建模关键要点是，因零件各个尺寸都“咬”得很紧，稍有差池，就弹出报错警告，“有不当尺寸”或“闭合和开放的区域混合”……。
      您只需要谨慎精确绘出每一个尺寸条件，特别是下方的R1.4圆弧要仔细定好三个成弧的约束点……！

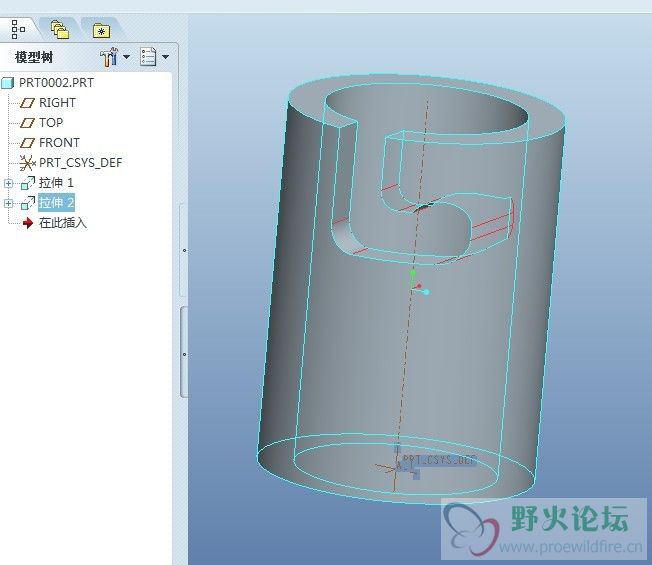

      至于建模的步骤则很简单：第一步：拉伸（建立空心管）；
                                               第二步：拉伸（去除材料）。
                                                  OK！

      此零件建模用的是Pro/E 5.0 M030。兹随附上PRT。
       ataki_tu.prt.rar (108.23 KB, 下载次数: 8)

2010-5-14 16:21 上传

点击文件名下载附件

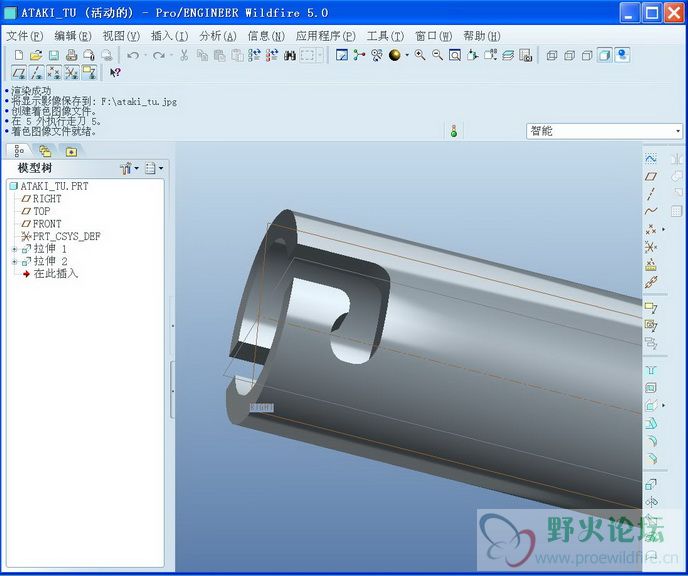

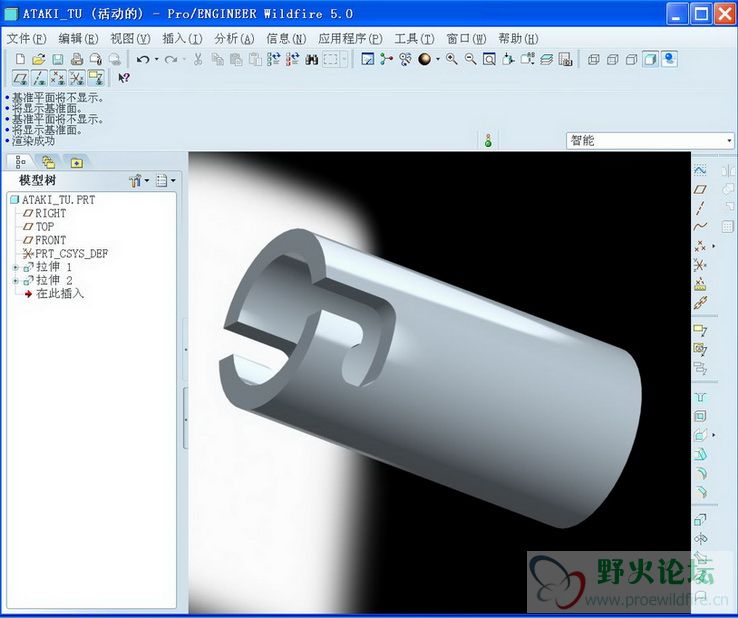

      若因Pro/E不对应，暂时打不开PRT，则请参阅JPG截图。



[ 本帖最后由 yun0336wu 于 2010-5-14 22:18 编辑 ]

yeshenheok

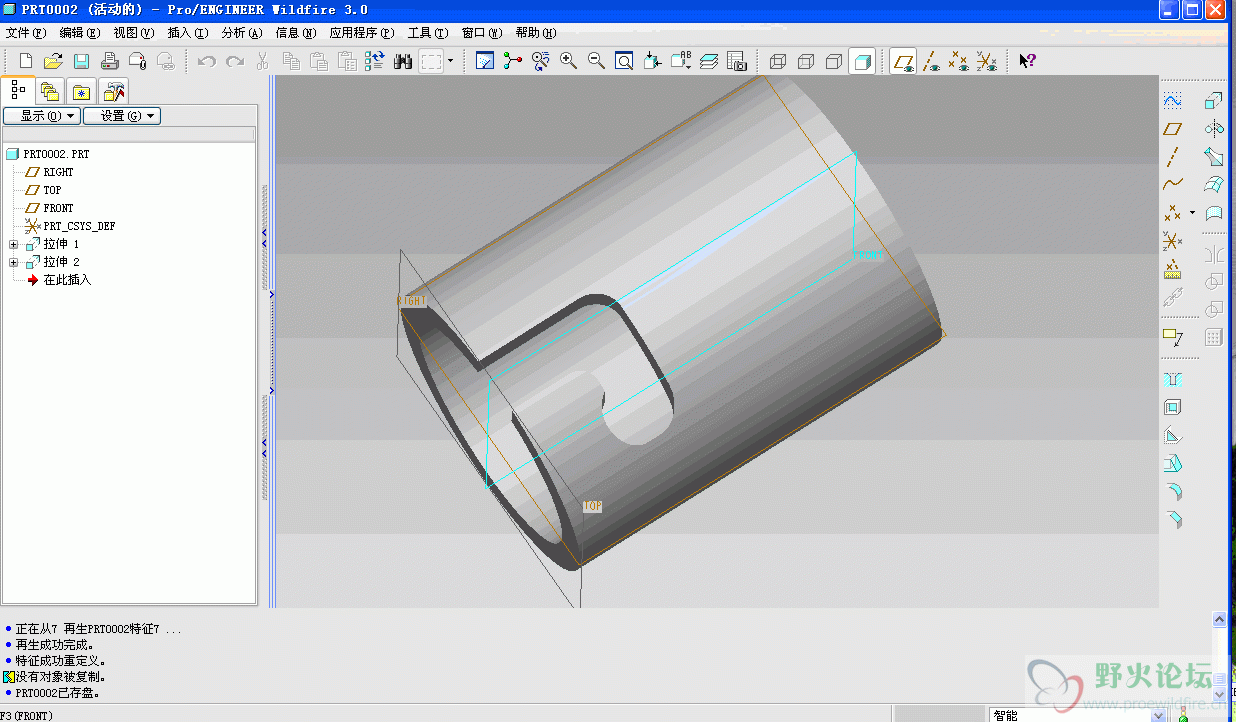

画了下感觉怪怪的。就是要想法把尺寸A给控制。BZ你在尺寸A是怎么控制的。我的是3.0画的

[ 本帖最后由 yeshenheok 于 2010-5-14 16:34 编辑 ]

ataki

谢谢bz我再去做一下看看

ataki

bz的文件我4.0的打不开 截图显示的不清楚 这个槽子用2.8的铣刀四轴加工成型 “大叶子”的做法不对 我原先做出来的也是这样的 跟实际零件要求不同 实际零件管壁上不会有凹槽

zpass

终于看明白了一个。

389603943

应该可以的

zhangweilst2

。。

ataki

难道真的没人会画吗？！！

guidebook

没明白你到底要怎样的 上面的截图和你给的东西是吻合的
