别的公司传过来一份图纸，不知道啥软件画的

yscmm198 · 发表于 2010-5-8 18:07

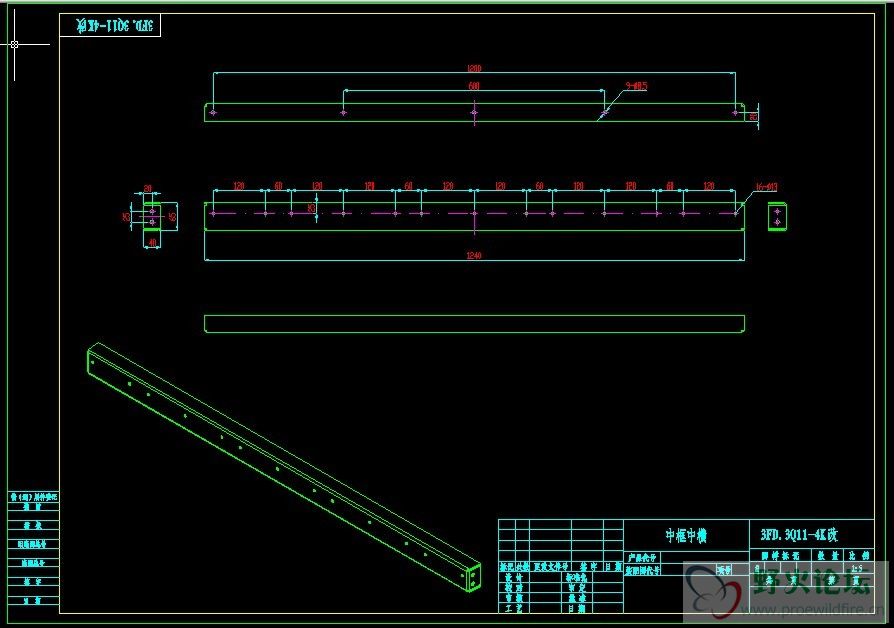

这是一个CAD文件但是我看他画的里面还有立体图我想知道是不是CAD软件画的，如果用proe软件的是否可以实现？
用CAD可以实现这样的立体和平面共存么？我是一个初学者，如果不想下载附件可以看下图片。

panglihua · 发表于 2010-5-8 18:10

轴测图，生成DWG可以

zhoudi1520 · 发表于 2010-5-8 18:18

这好像是个工程图把你用DRW打开试下阿

yun0336wu · 发表于 2010-5-8 18:22

1，此图可以是先建三维模型，再到layout空间生成视口，用setup profile命令生成轮廓线，再将生成的轮廓线paste到模型空间中，就搞定了。
好像楼主的图片，疑是proe的工程图文件转成AutoCAD的图形文件的。
2，AutoCAD的新版本已经有了这个功能，但也很麻烦，倒还不如上述的操作。

[ 本帖最后由 yun0336wu 于 2010-5-8 23:31 编辑 ]

显示全部楼层 · 发表于 2010-5-8 18:29

提示: 作者被禁止或删除内容自动屏蔽

yscmm198 · 发表于 2010-5-8 18:36

貌似用CAD画立体图不是很方便吧我是说如果用proe画这样的图可以么画完实体直接用工程图出图可以么

yscmm198 · 发表于 2010-5-8 18:40

如果可以的话能帮忙简单的坐下教程么我很急或者留下个联系方式也可以我可以请教的帮忙下哥哥姐姐

xuhu1024 · 发表于 2010-5-8 19:50

说是在的上面的的确没啥难度
步骤1 在PROE种画好上面的零件图然后呢就是摆放个上面的轴测图保存一个名字最后就是在绘图种摆放上面的三视图然后在放个普通视图就是刚要你保存的那个名字的轴测图
最后一步就是保存DWG格式转到CAD利标注上面的尺寸总知道把，如果不知道的话真的表明你是菜到家了
记住一点修行靠个人毕竟在外面能帮助你的人并不是很多的

xhj0001 · 发表于 2010-6-15 11:36

呵呵，楼主菜鸟中的战斗机。
我个人认为是它在proe中画的工程图，加了一个轴侧视图，再转化到autoCAD的，那个立体图不像是autoCAD画的。
