混合方式切除材料中的关键点

KerrZhang · 发表于 2010-5-8 13:12

混合方式切除材料是常用的建模方法
有些时候
两个剖面草绘完成后
会出现特征再生失败的情况

这种情况很可能是我们忽略了一个关键点

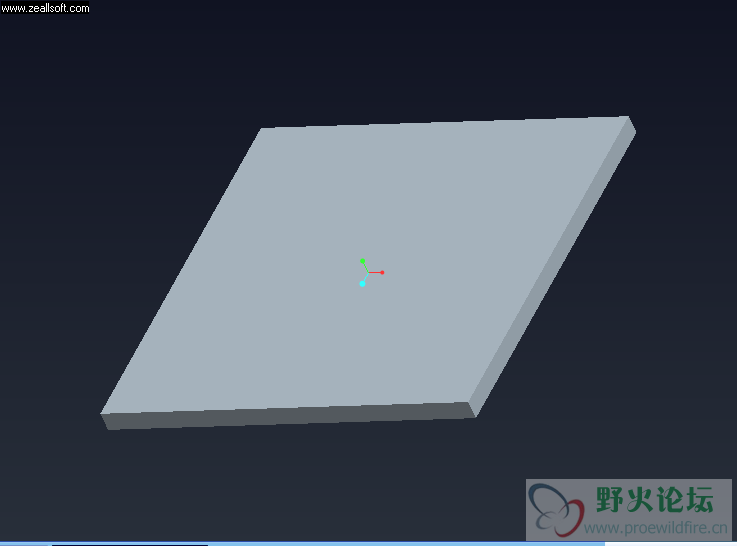

新建实体零件如图所示

在[插入]下拉菜单中点选[混合]-[切口]
系统弹出[混合选项]菜单管理器

点[完成]
系统弹出[属性]菜单管理器

继续点[完成]
系统要求选取或创建草建平面
点选TOP基准面
然后选[确认]-[缺省]

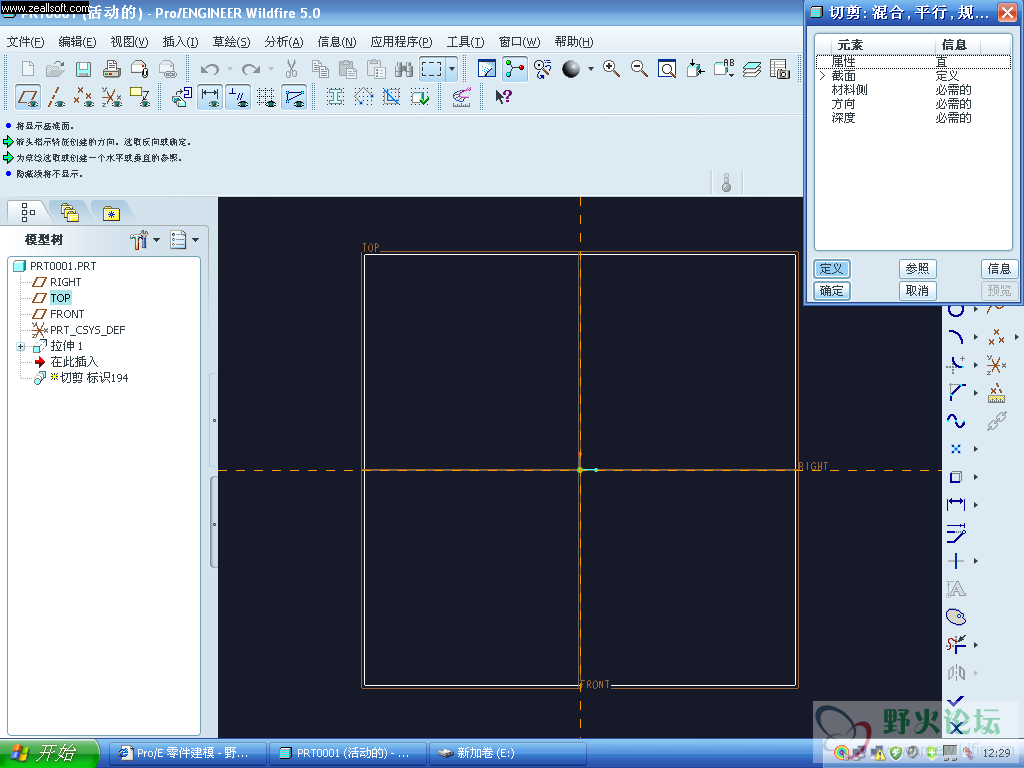

进入草绘界面

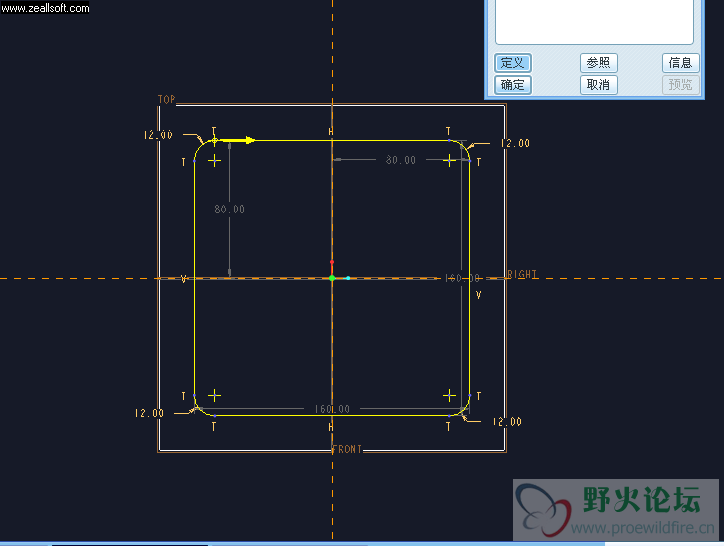

绘制如图所示的第一剖面

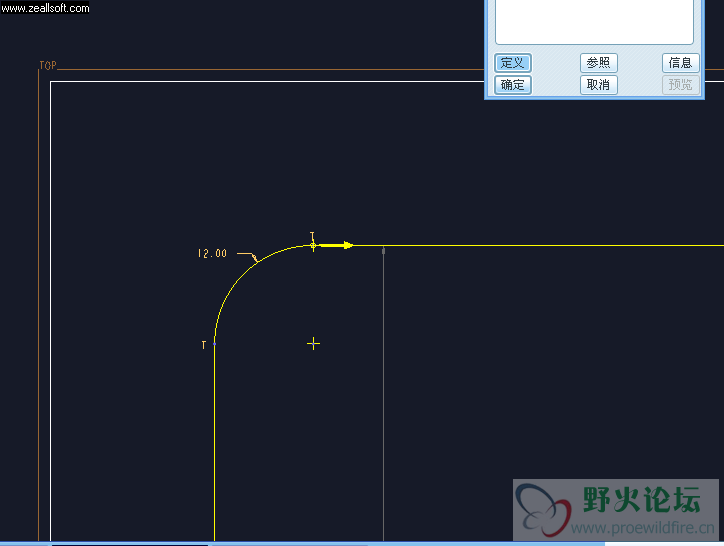

注意这个箭头表示剖面的起始点

长击右键
选[切换剖面]

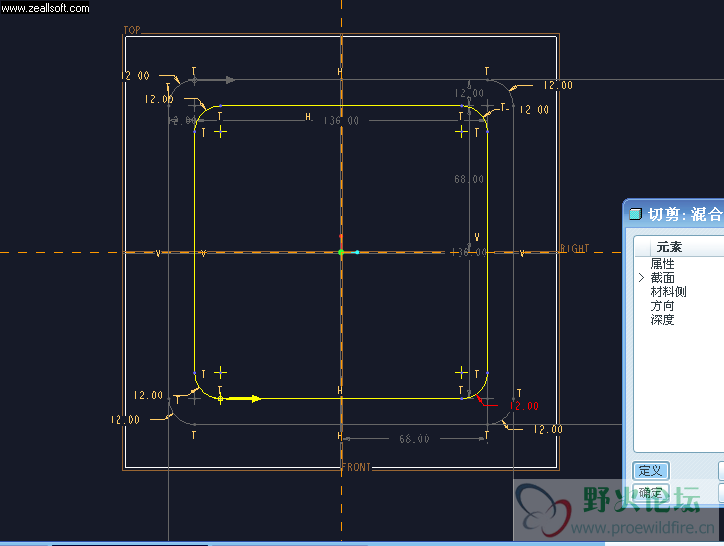

绘制如图的第二剖面
注意表示第二剖面起始点的箭头方向与前一个同向

单击[继续当前部分]
在[方向]菜单管理器中点[确认]
在[深度]菜单管理器中选[盲孔]-[完成]

系统要求输入截面2的深度
输入6 回车
系统返回[剪切]菜单管理器

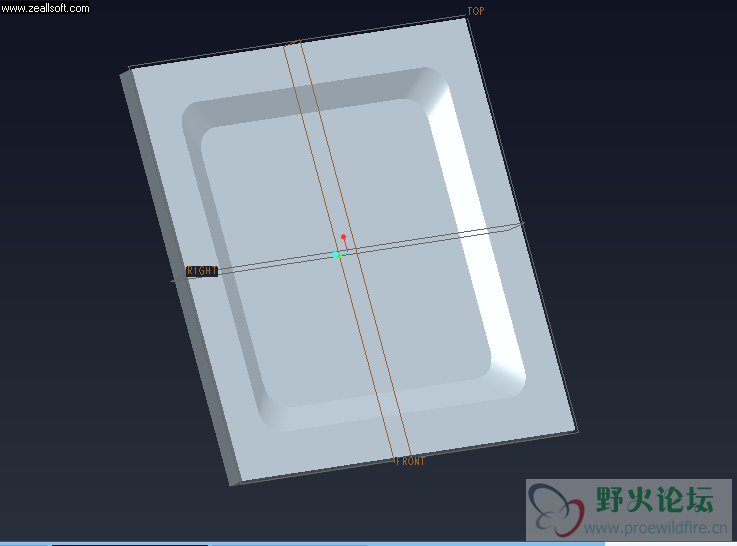

选[确定] 得到的模型效果如图所示
是我们通常想得到的切除效果

如果我们在绘制第二剖面时
其起始点方向是这样的

那就会出现特征再生失败的情况
有兴趣的朋友试试
