我用可变剖面画绳子，为什么会画不出来，什么都好了啊

fan6700186 · 发表于 2010-4-28 22:25

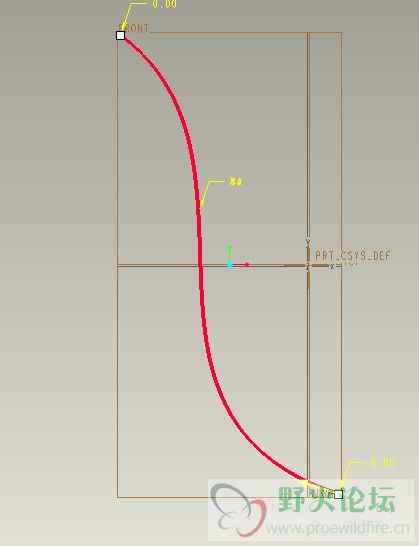

我用可变剖面画绳子，为什么会画不出来，什么都好了啊。如图大侠帮我看看什么原因。谢谢了。

lesliecen · 发表于 2010-4-29 09:59

你应该上传个PRT上来

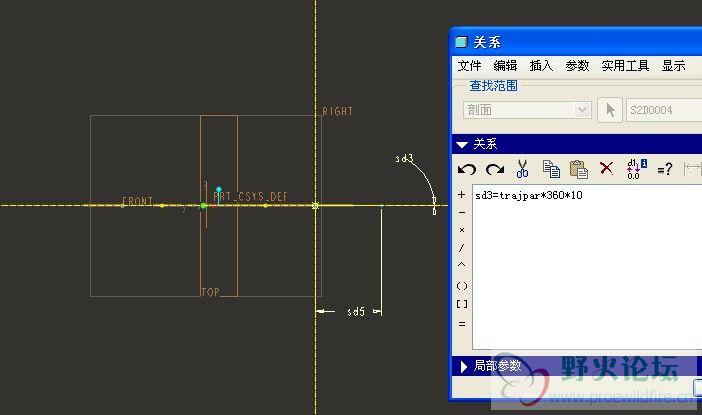

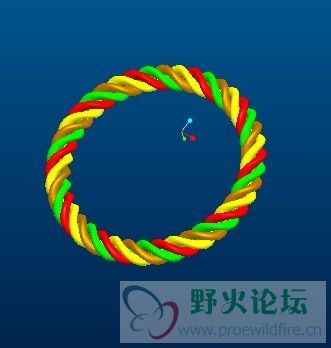

这个是我画的,你参考下

fan6700186 · 发表于 2010-4-29 10:35

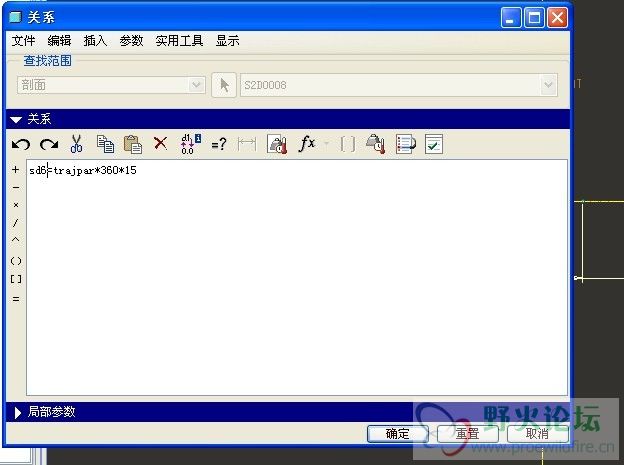

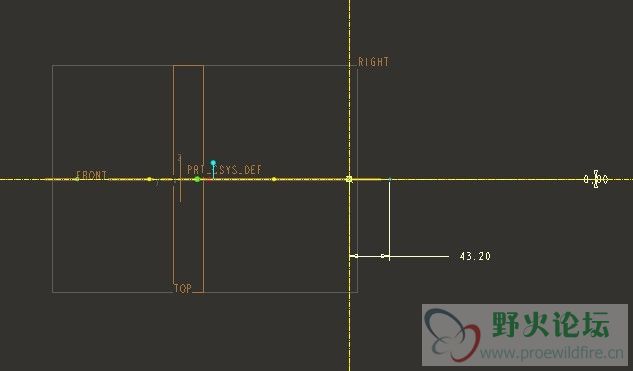

谢谢了我晚上把那个穿上来。我第一步：在TOP面上画的那条曲线，第2步：就是用那可变剖面扫描特征，点了前面画的曲线为参照，然后进入草绘，画了一条直线，约束是一个长度，一个角度，然后角度用了一个关系就是sd6=trajpar*360*15接着就是确定，就出现图三的那情况，本来是会出来那螺纹线一样的曲面。可我的还是一个曲线在那。帮我分析一下。看看我的步骤那里有错，先谢谢了

lesliecen · 发表于 2010-4-29 13:06

你看下是不是你将哪个尺寸约束死了
你怎么不上传个PRT上来呢
有时步骤是没错,但可能是其他地方出错的

fan6700186 · 发表于 2010-4-29 18:45

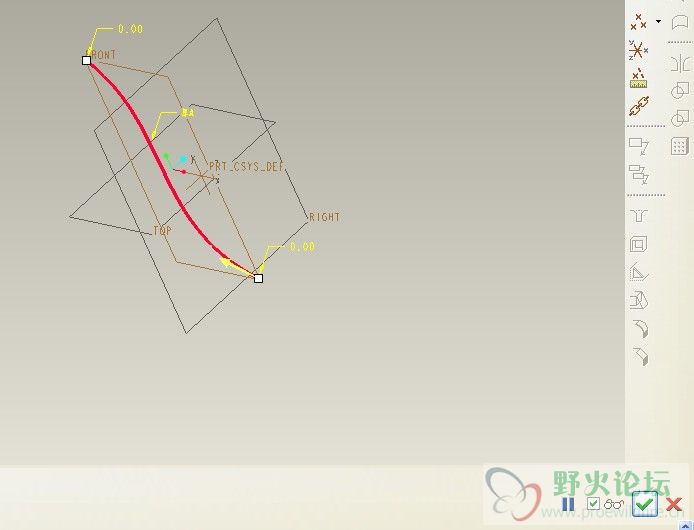

由于出错保存的PART也就是画曲线的那图。我把我详细的步骤给你看下，你帮我看看那里有错谢谢了。我按照你给我的，我试了也画不出来。

fan6700186 · 发表于 2010-4-29 18:47

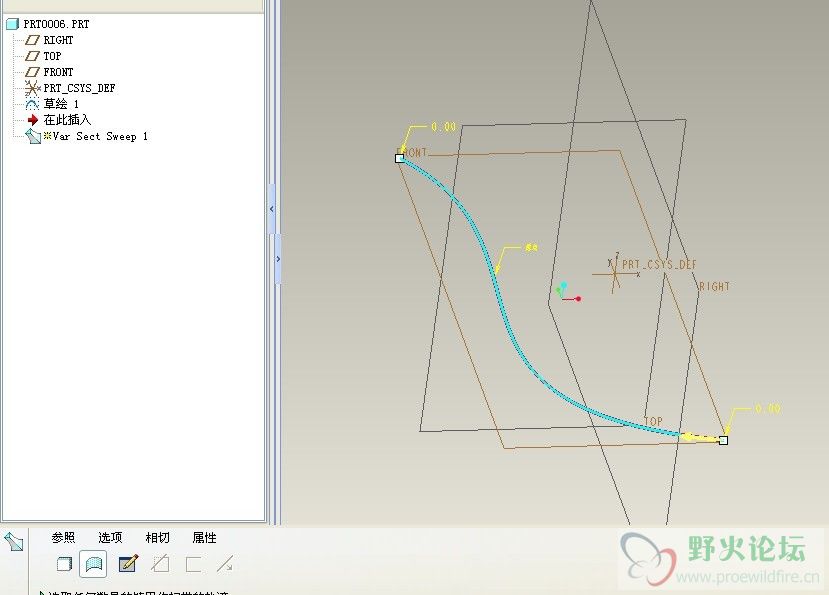

5就是已经确定草绘后的，没有出现那种想螺纹线的。

fan6700186 · 发表于 2010-4-29 18:52

谢谢你帮我看看，我一直搞不明白这个问题出在你

fan6700186 · 发表于 2010-4-29 23:13

大哥你那图的截面是怎么画的啊，就是用关系式的那个截面，可以截个草绘图看下吗。谢谢了。

lesliecen · 发表于 2010-4-30 12:52

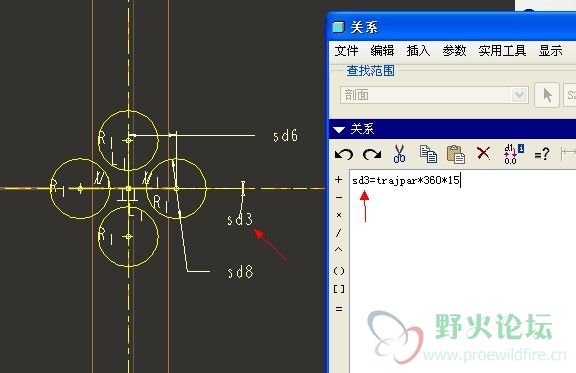

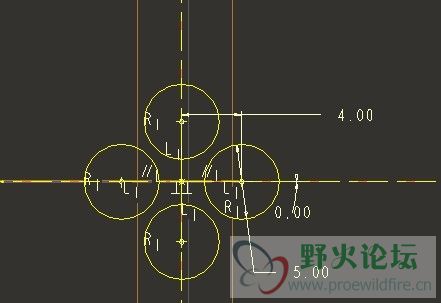

是这样的
你要看清楚哪些尺寸是怎么样的
尺寸不能乱给的

破衣行 · 发表于 2010-4-30 13:55

我也要学学才行

		自动登录	找回密码
密码			立即注册

[求助] 我用可变剖面画绳子，为什么会画不出来，什么都好了啊

评分

回复 2# lesliecen 的帖子

回复 4# lesliecen 的帖子

步骤如下

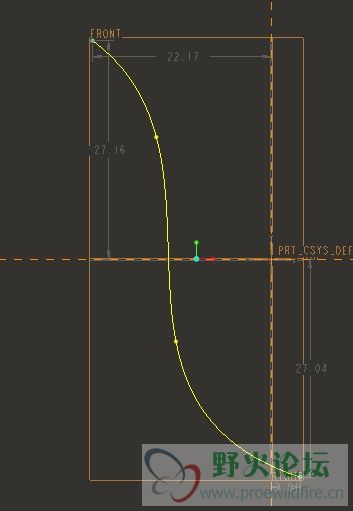

这是PART
