在一个圆柱上画一条通过两个孔的中心的螺旋糟

kyky

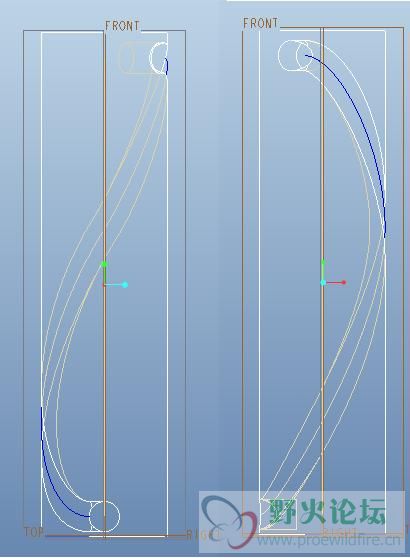

请问大家怎样在一个圆柱上画一条通过两个孔的中心的螺旋糟，跟图中的效果一样，附件是IGS文件，请高手赐教

zzymo

帮LZ顶下~~~捣鼓了半天还是弄不出来，笨办法倒是有个，希望高手能做下，

zzymo

原帖由 kyky 于 2010-4-6 20:06 发表
请问大家怎样在一个圆柱上画一条通过两个孔的中心的螺旋糟，跟图中的效果一样，附件是IGS文件，请高手赐教

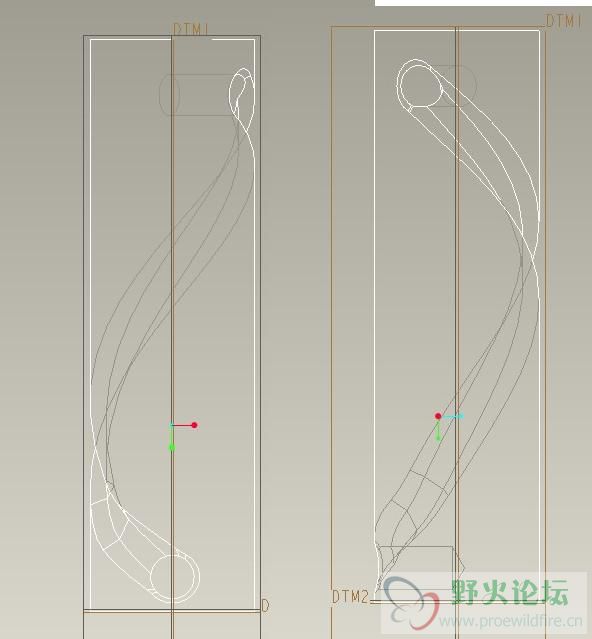

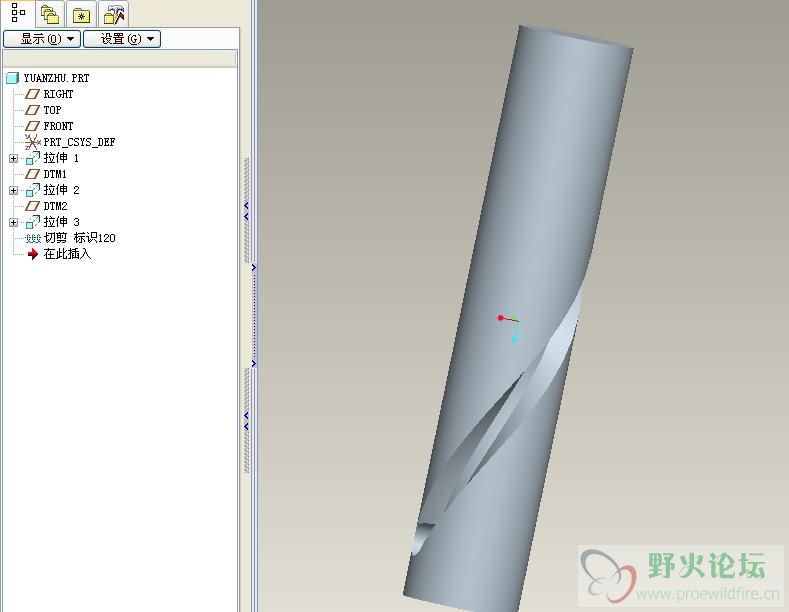

呵呵 用笨办法做了个~~~~高明的弄不出哇~~~希望高手能穿个prt，我的就算啦~~实在是太没什么技术含量~~

ggdlove

螺旋扫描，注意设下螺距就好。
比如，两个孔之间的高差为40，旋转了270度，那么螺距就设为40*360/270=53.3333...
也不一定是最好的办法。
想写方程做扫描切除，但是方程写好了不能当做扫描轨迹。期待高手解决....

[ 本帖最后由 ggdlove 于 2010-4-6 22:28 编辑 ]

kyky

原帖由 zzymo 于 2010-4-6 22:01 发表

呵呵 用笨办法做了个~~~~高明的弄不出哇~~~希望高手能穿个prt，我的就算啦~~实在是太没什么技术含量~~

这位兄弟发上来吧，起码也知道多一种方法，呵呵

kyky

原帖由 ggdlove 于 2010-4-6 22:16 发表
螺旋扫描，注意设下螺距就好。
比如，两个孔之间的高差为40，旋转了270度，那么螺距就设为40*360/270=53.3333...
也不一定是最好的办法。
想写方程做扫描切除，但是方程写好了不能当做扫描轨迹。期待高手解决....

这方法不错，螺距扫描这个方法不错，，有如果关系式做出来也更好，开始我也打算用包络命令来做的，只是要慢慢来调那曲线的尾端到那个圆心，这样麻烦又不准，希望大家还有更好的方法

kyky

原帖由 ggdlove 于 2010-4-6 22:16 发表
螺旋扫描，注意设下螺距就好。
比如，两个孔之间的高差为40，旋转了270度，那么螺距就设为40*360/270=53.3333...
也不一定是最好的办法。
想写方程做扫描切除，但是方程写好了不能当做扫描轨迹。期待高手解决....

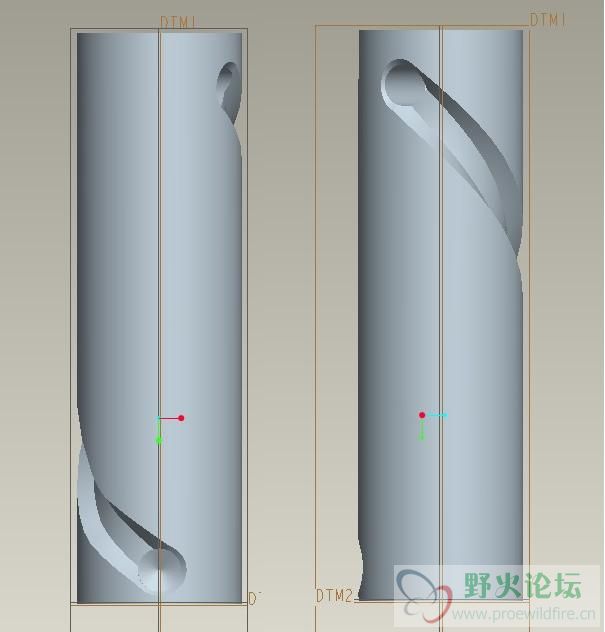

扫描切除虽然可以把效果做出来，但我刚试了按这种方法来做了一个曲面，这个曲跟我的ISG里面那条糟相差太远了，虽然大家都通过圆心，但不知道为什么，不能重合，不知道我那个IGS是用什么方法做的

huaidanw

扫描就可以了

ggdlove

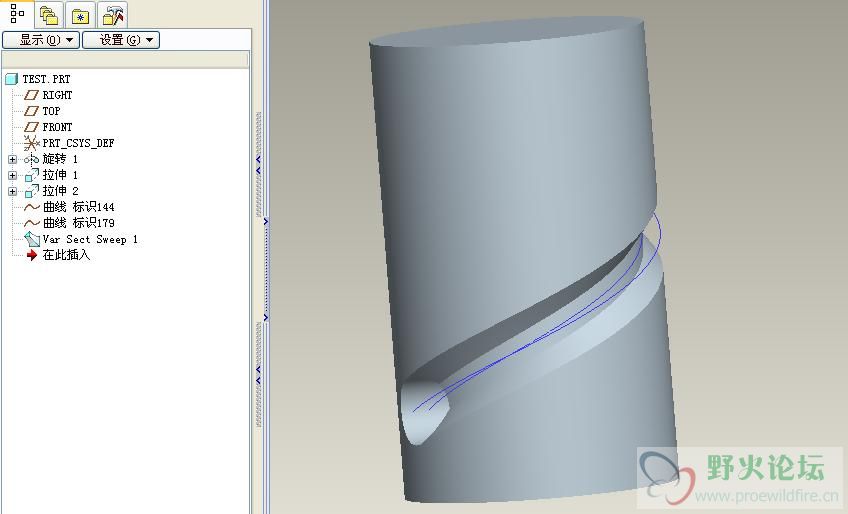

又用VSS作了一个，以前总是做出扭曲的，只要做出两条轨迹就可以控制扫描截面的方向了。

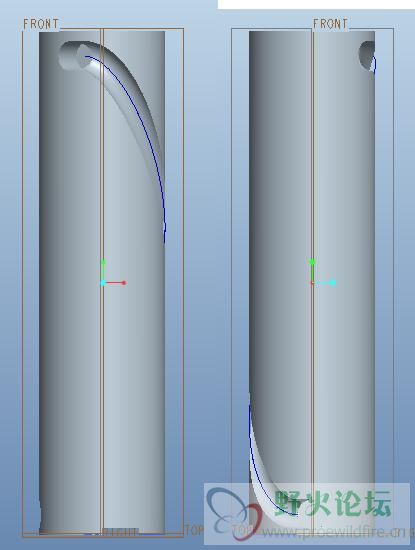

这样最关键的就是写曲线方程了。作了个，大家交流下。
