哪位大哥大姐能帮小弟把这个模型建出来!

tumaochun · 发表于 2010-4-7 17:14

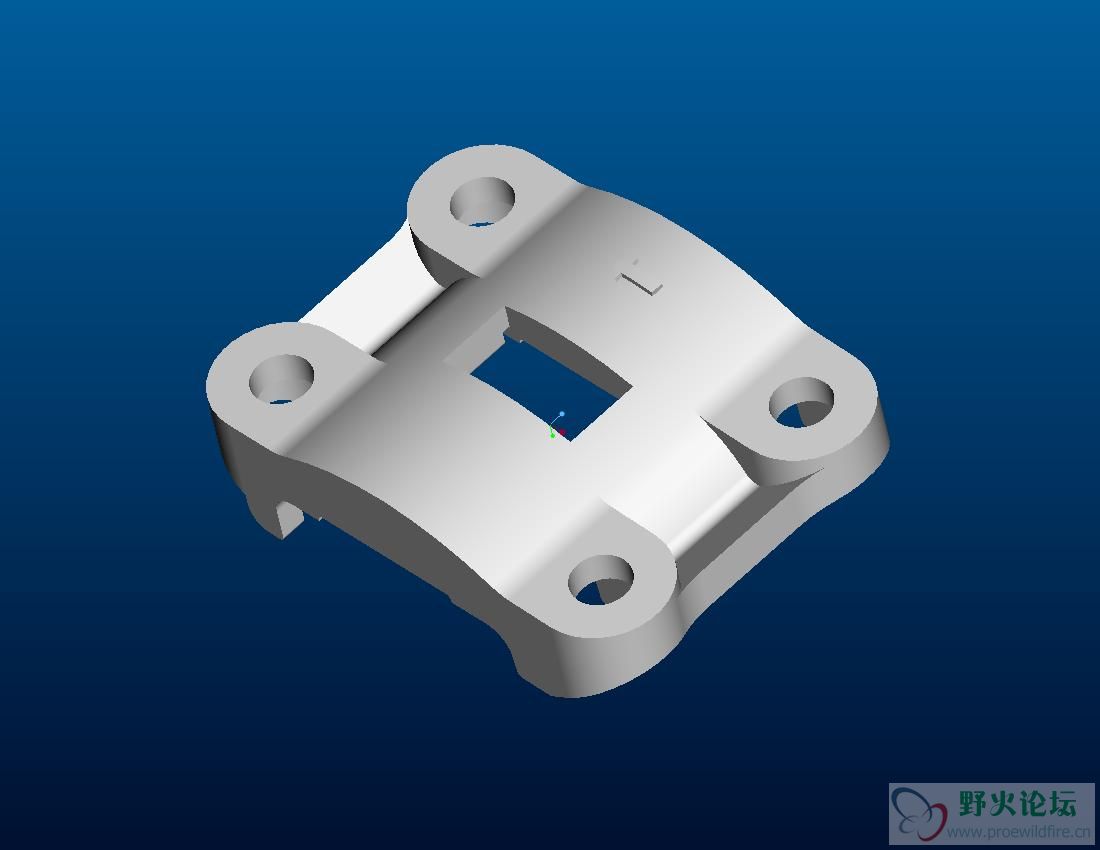

忘了底面图

zhanglin386 · 发表于 2010-4-7 23:10

学习了，感觉主要是看懂图形的问题，画应该不难。

liukan12 · 发表于 2010-4-8 16:07

原帖由 tumaochun 于 2010-4-7 17:08 发表
个人认为此产品较简单,所以给的平面图相对简单,主要可能是识图!

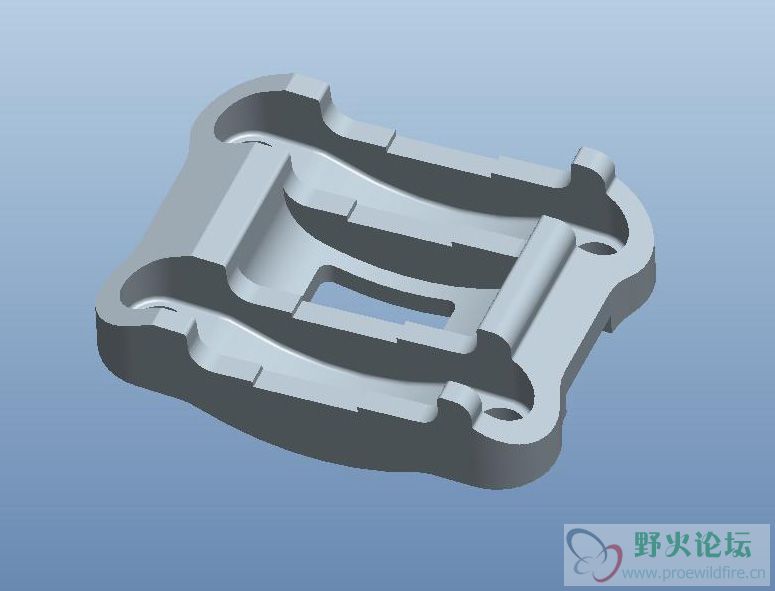

传个图片,请大家指正不对之处!

我看图了10分钟，我的识图能力有限，感觉这个图看出是一个什么样子并不是非常简单相对于他的建模来说。
上面这个老兄做得外形基本符合
只是在细节上有一个问题就是上表面上应该有一个凸槽

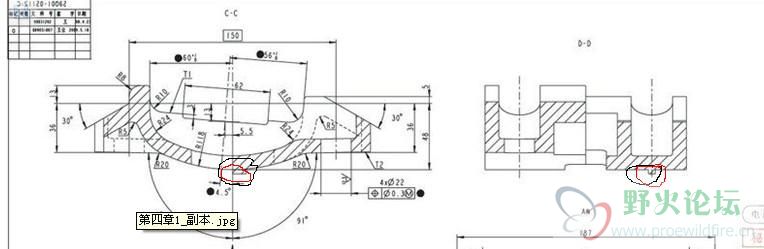

如下图红圈所示，其平面中有所表示，但是看不太清楚，希望楼主自己按照清楚版本予以改正，好象是一个箭头形式的凸槽（我机械水平很低，这个说法可能很不专业，还望大家谅解）

[ 本帖最后由 liukan12 于 2010-4-8 16:10 编辑 ]

Deathno · 发表于 2010-4-8 21:15

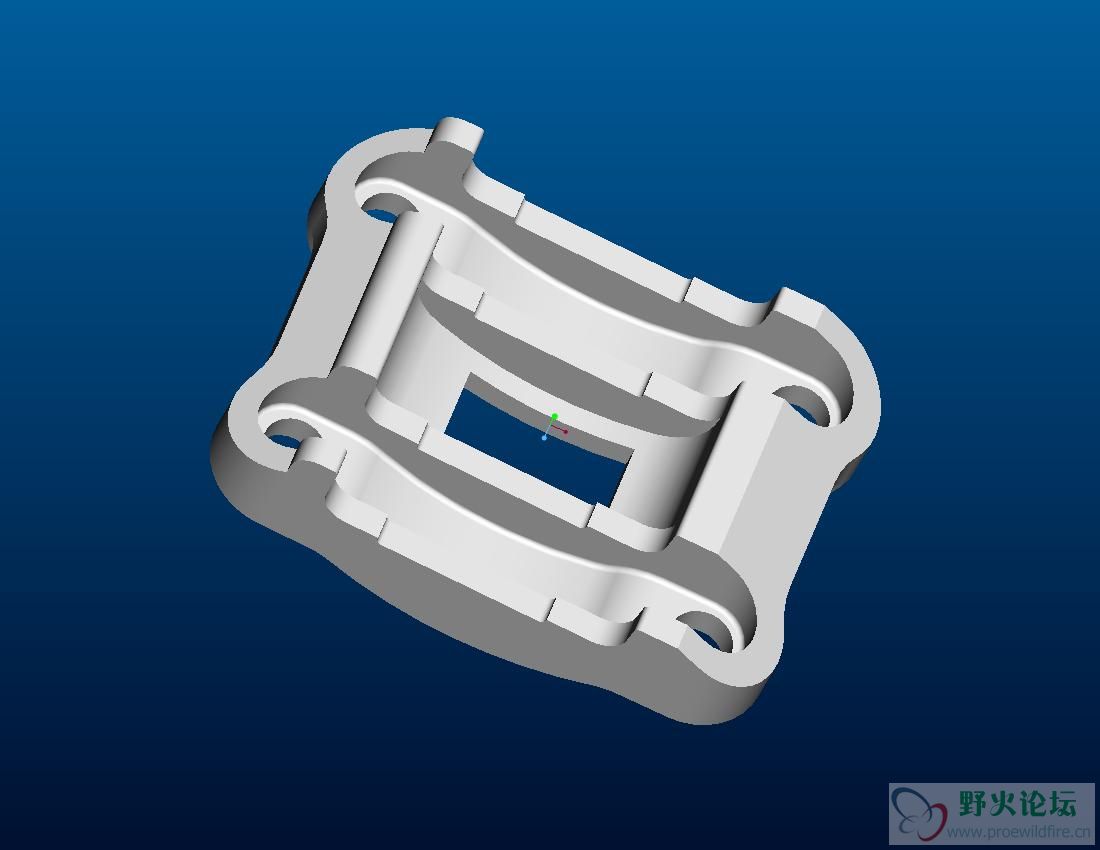

小弟也做了一个，用的4.0。希望大家多多指正指正不对之处！！

[ 本帖最后由 Deathno 于 2010-4-8 21:22 编辑 ]

ysjtufhlfq · 发表于 2010-4-8 22:00

这样的图看起来太费劲了．

bobliang · 发表于 2010-4-9 10:51

我好像有点看不懂呵

bao80211 · 发表于 2010-4-9 12:09

图不清楚，模型不是很难。

角落的球场 · 发表于 2010-4-9 23:29

其实这个主要考的不是你的绘图能力，而是识图能力。

tumaochun · 发表于 2010-4-10 11:26

原帖由 liukan12 于 2010-4-8 16:07 发表

我看图了10分钟，我的识图能力有限，感觉这个图看出是一个什么样子并不是非常简单相对于他的建模来说。
上面这个老兄做得外形基本符合
只是在细节上有一个问题就是上表面上应该有一个凸槽
如下图红圈所示，其平 ...

谢谢指证,箭头特征是我忽略了!未画出!

qh136 · 发表于 2010-4-10 15:54

能看透2D图还是没多大难度的
