工程图中插入钣金件展平模型视图

KerrZhang · 发表于 2010-3-27 11:03

新来的年轻人要给钣金落料车间出工程图。零件模型带有折弯特征。
小伙子只会在工程图中插入模型本来的视图，带有折弯特征的视图无法标注落料尺寸。

那么，怎样在工程图中插入展平的零件视图呢？
论坛里搜索下，好象这方面的教程并不多见。
于是简单总结了下，希望给初学者有点启发。

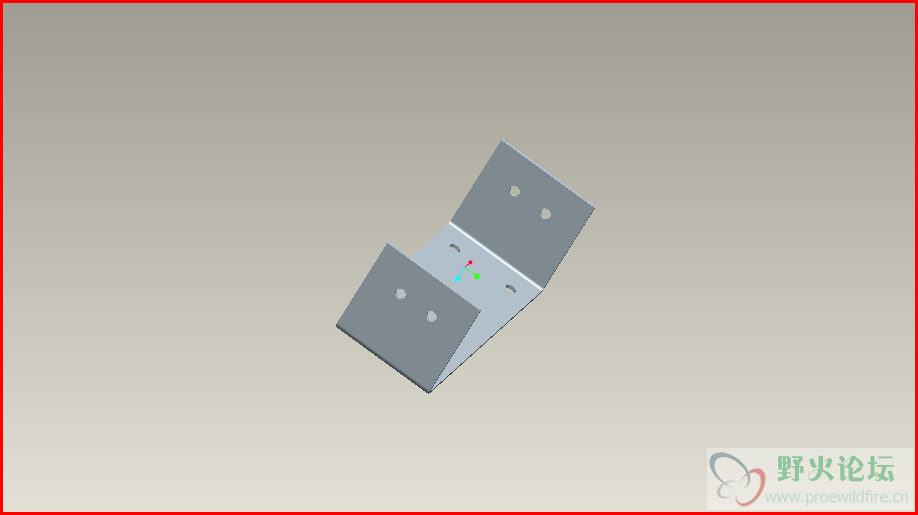

打开模型文件。

展平。

在［工具］下拉菜单中，选择［族表］命令。

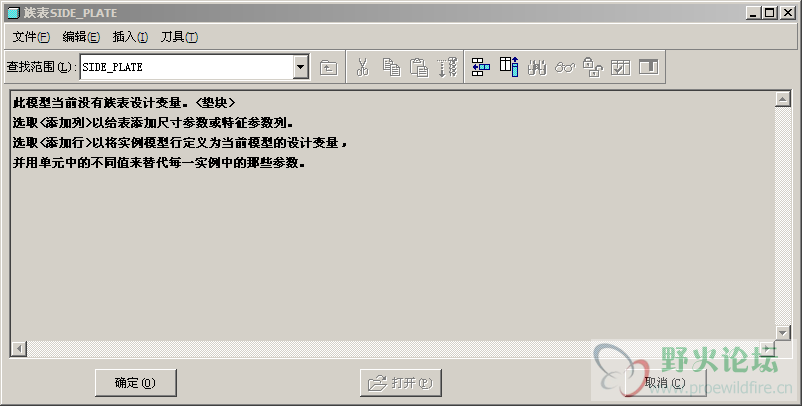

系统出现［族表］对话框。

在［族表］对话框中单击［添加／删除列表］按钮。

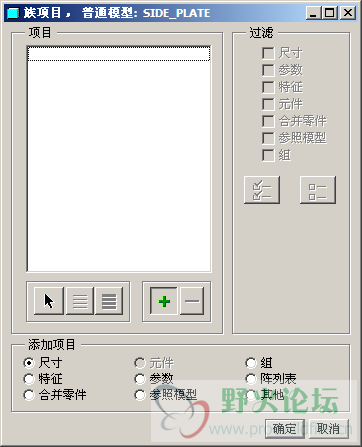

［族项目］对话框弹出。

在对话框中选择［特征］，系统弹出［选取特征］提示。

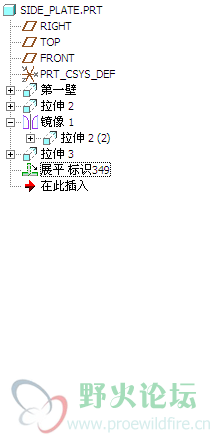

在模型树中单击［展平标识］。

在［选取特征］对话框中，单击［完成］。
在［族项目］对话框中，单击［确定］。

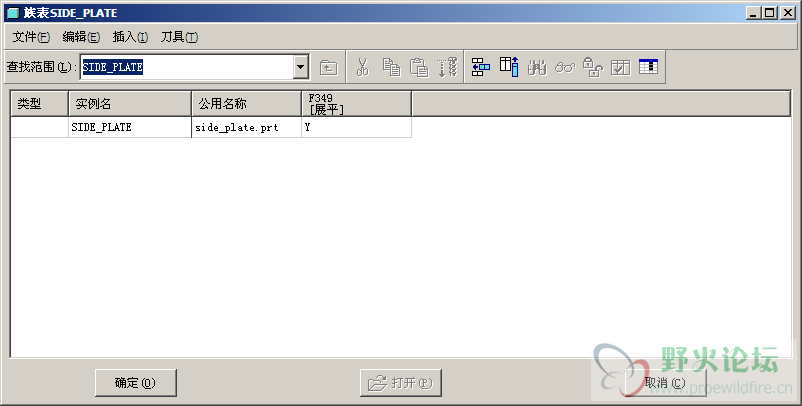

系统返回的［族表］对话框如图所示。

在［族表］对话框中单击［在所选行处插入新的实例］按钮。

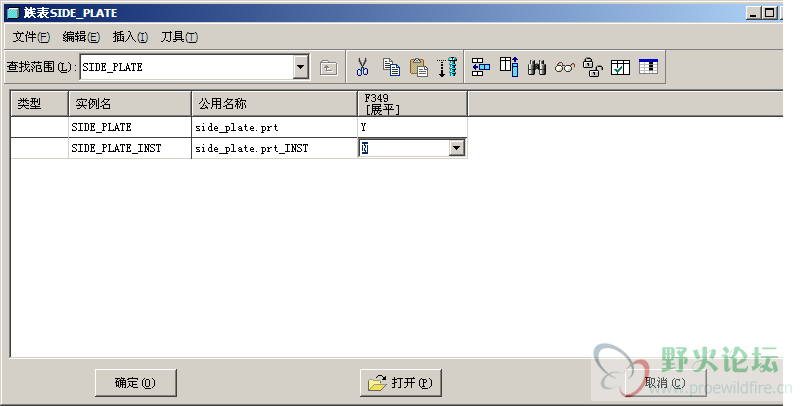

将新实例行［展平］单元格中的“＊”改为“Ｎ”，如图所示。

单击［族表］对话框中［确定］。
保存模型文件。

这样，在工程图中就可以插入展平后的零件视图。

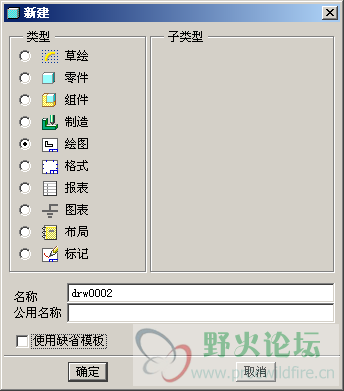

新建［绘图］，清除［使用缺省模板］复选框。

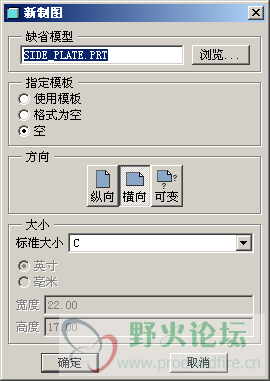

单击［确定］，系统弹出［新制图］对话框。

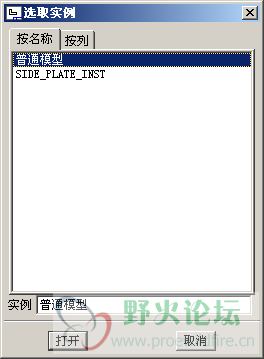

单击［确定］，系统弹出［选取实例］对话框。

在对话中双击［普通模型］。

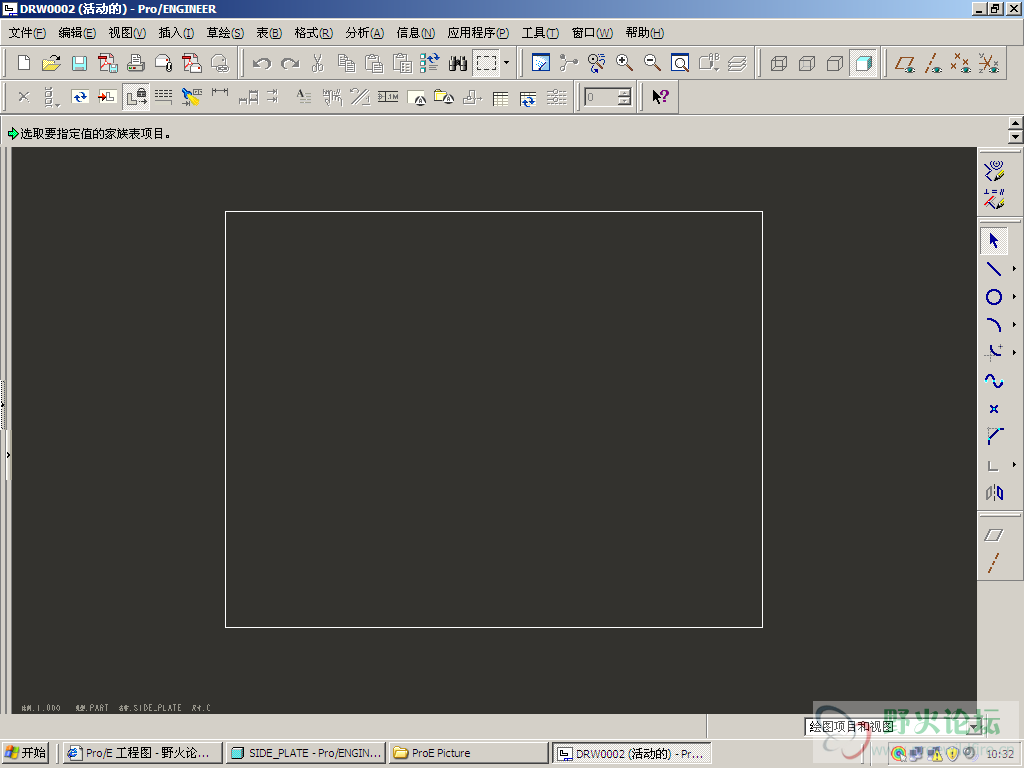

系统界面所图所示。

这时候，就可以插入绘图视图了。
单击［创建一般视图］按钮。

系统提示：选取绘制视图的中心点
在图框内任意处单击，单击处即视图放置的中心点。

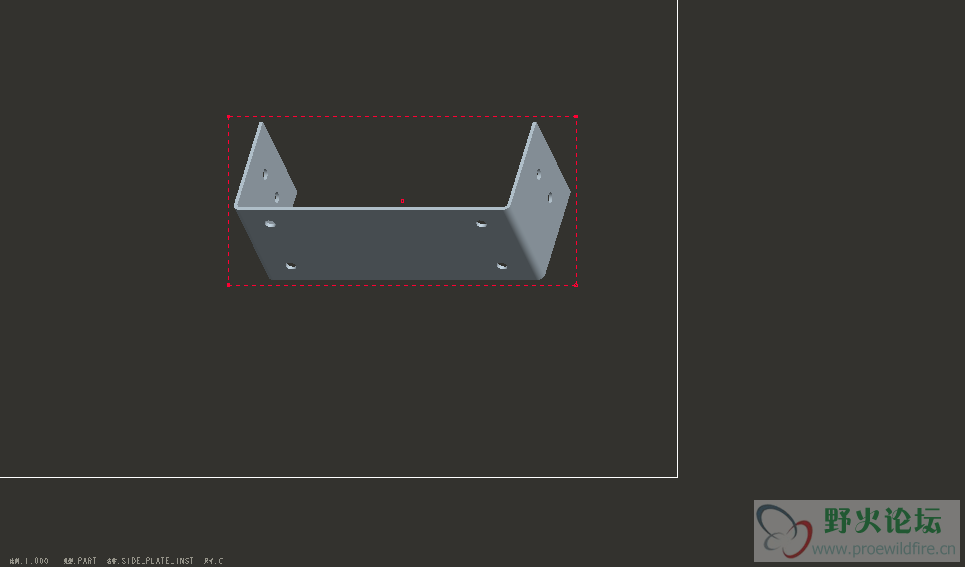

我们发现，出现的视图已经是展平状态的模型。

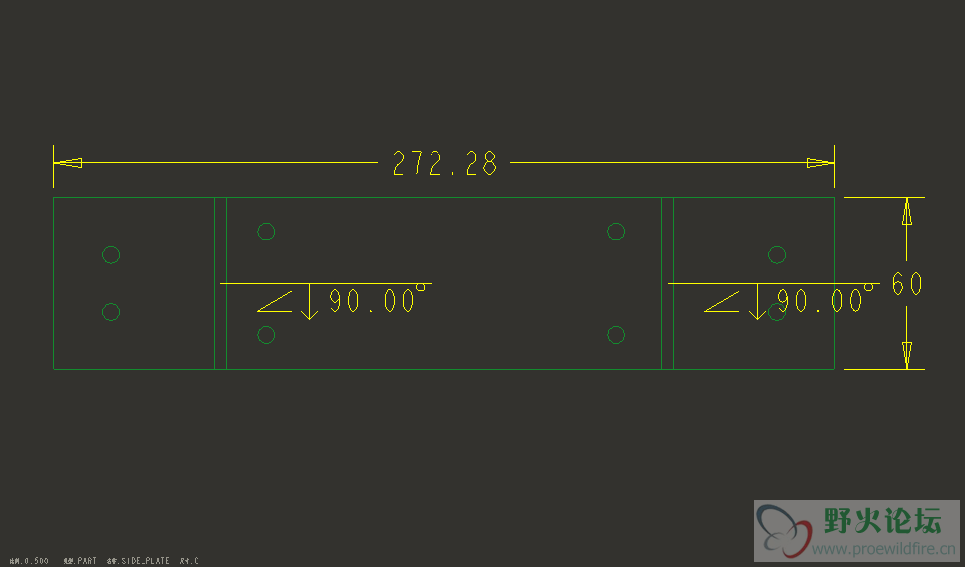

调整视图类型和视图显示，即可标注尺寸。

KerrZhang · 发表于 2010-3-27 11:14

补充几句，这里得到的零件展开尺寸，忽略了折弯系数。
实际加工中的落料，要加（减）折弯系数后确定落料尺寸，
然后再在模型中修改K/Y值，以得到与实际落料尺寸相同的展开尺寸。
谢谢大家。
