proe 4.0 自动装配方法

spring2005 · 发表于 2010-2-17 22:31

通常，使用相同的约束类型和参照装配元件。通过自动放置，可更快地约束元件，并可以同时放置一个元件的多个实例。通过使元件界面自动与组件中的界面或几何相匹配，可将元件放置在组件中。手动装配元件或选取一个元件时，可设置将使用的缺省界面。
元件界面中包含用于快速放置元件的已存储约束或连接。在定义界面后，只要在组件中放置元件时都可以使用此界面。也可以指定附加界面信息，如装配条件。
下面通过范例来学习元件自动装配。

一、打开零件。定义元件界面。

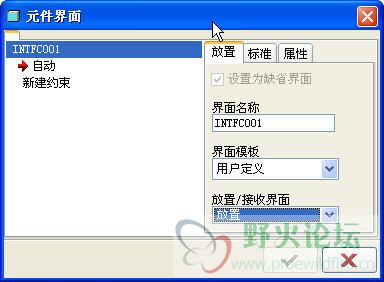

单击【插入】→【模型基准】→【元件界面...】,系统弹出“元件界面”对话框，如图所示。“放置/接受界面”设置为“放置”。
单击选择零件轴，如图所示，然后在“元件界面”对话框点选“新建约束”，再选择六角端头下端面。

在元件界面对话框中单击确定按钮，完成元件界面定义。模型树下会出现一个“页脚”的特征。保存零件。
二、单击【文件】→【拭处】→【当前】，将零件拭处。
