请教一款正变位圆柱直齿轮的画法

FFLY · 发表于 2010-2-3 09:54

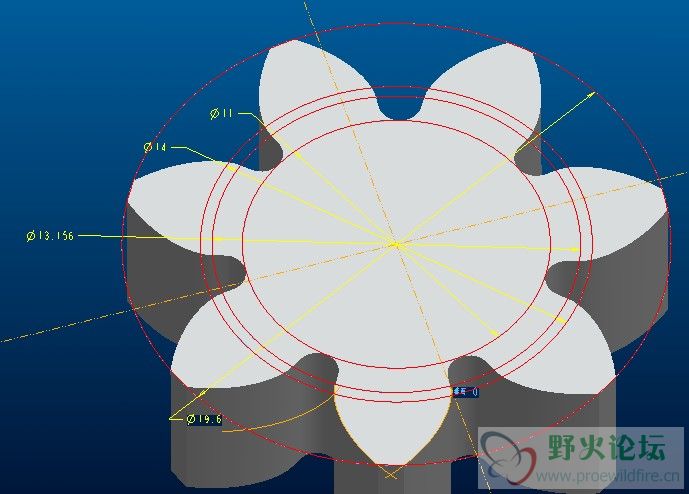

请教一款正变位圆柱直齿轮的画法。加了变位系数后，做出来的齿顶圆变小了，与计算出来的不一致。计算值19.6，画出后测量值19.02。实际需要齿顶圆为19.6的。另外基圆和齿根圆之间的过渡圆弧怎么画呢，请教相关的方程。
相关参数：Z=7 M=2 变位系数X=0.5 齿高变动系数0.1 压力角20
请高手指点。

weimingjun · 发表于 2010-2-3 09:54

先计算齿轮分度圆弦齿高h和分度圆弦齿厚s，然后再做！

weimingjun · 发表于 2010-2-3 10:28

渐开线参数方程：
m=2
z=7
A=20
r=(m*z*cos(A))/2
fi=t*90
arc=(pi*r*t)/2
x=r*cos(fi)+arc*sin(fi)
y=r*sin(fi)-arc*cos(fi)
z=0
基圆和齿根圆之间的不存在过渡圆，但是渐开线与齿根圆之间有过渡圆r。

caesar.mgl · 发表于 2010-2-3 10:32

你的配对齿轮参数是什么？

FFLY · 发表于 2010-2-3 10:57

多谢帮忙！渐开线起始点就是基圆，在下想问的也就是渐开线与齿根圆之间的过度圆弧。小弟实际做做看。

caesar.mgl · 发表于 2010-2-3 11:19

渐开线和齿根圆之间的过渡曲线对齿轮的啮合没有影响，但是会影响齿的根部强度，如果不是要求很精确的齿形最好不要画，用圆弧代替既可，只要图纸参数完全，也不会影响实际产品的齿形。
传个画法，希望对你有用。

FFLY · 发表于 2010-2-3 11:25

实际画了下，还是不行，渐开线在齿顶圆内相交，把材料都切掉了。

FFLY · 发表于 2010-2-3 11:26

非常感谢，我再试试！

FFLY · 发表于 2010-2-3 11:38

有没有高手按小弟的参数做个变位齿轮，传个PART，我用的3.0版本。自己试了，齿顶圆只有19.02，郁闷。

caesar.mgl · 发表于 2010-2-3 13:39

变位齿轮在分度圆上的齿厚和齿槽宽是不一样的。
