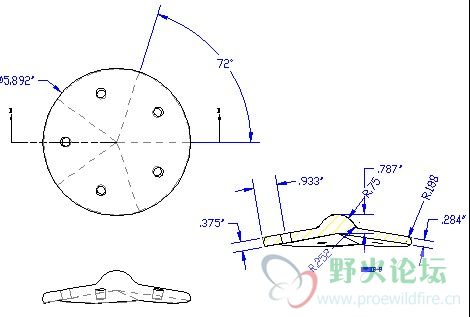

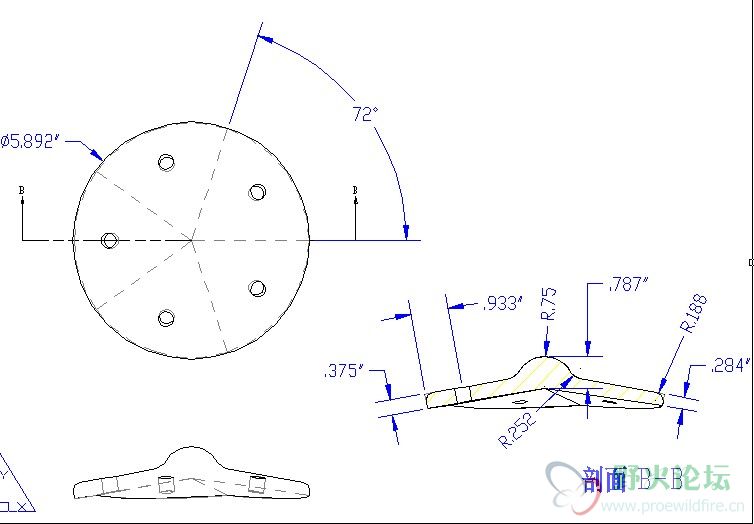

请教各位这个图怎么画

great-deng · 发表于 2009-12-26 12:42

实本, 用旋转来画,

759847778 · 发表于 2009-12-26 15:41

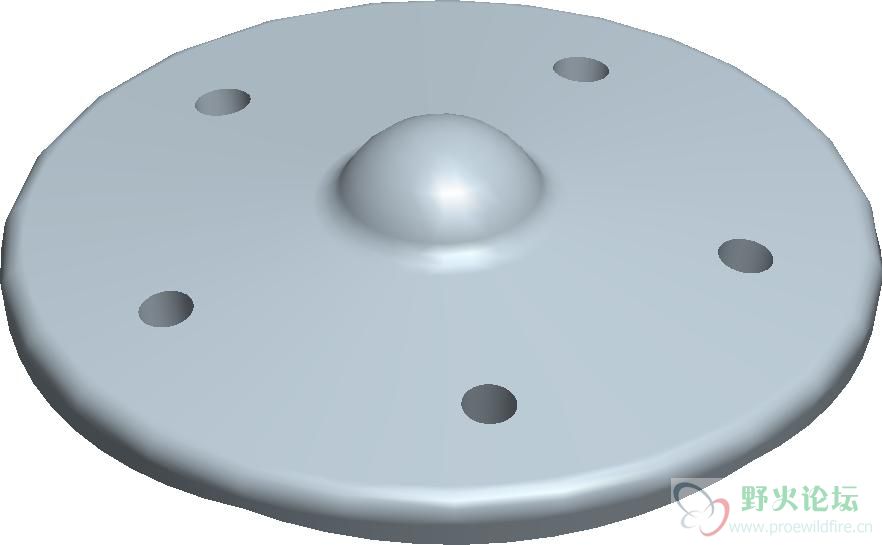

是这样的吗？

759847778 · 发表于 2009-12-26 15:50

如有需要，我在上传PRT。

jlzweb · 发表于 2009-12-26 16:53

看来大家都是PROE的高手哦!

bjjob1 · 发表于 2009-12-26 17:35

感觉这个结构很奇怪哈。

ymganyong · 发表于 2009-12-26 21:41

试试

显示全部楼层 · 发表于 2009-12-29 09:49

提示: 作者被禁止或删除内容自动屏蔽

great-deng · 发表于 2009-12-30 13:09

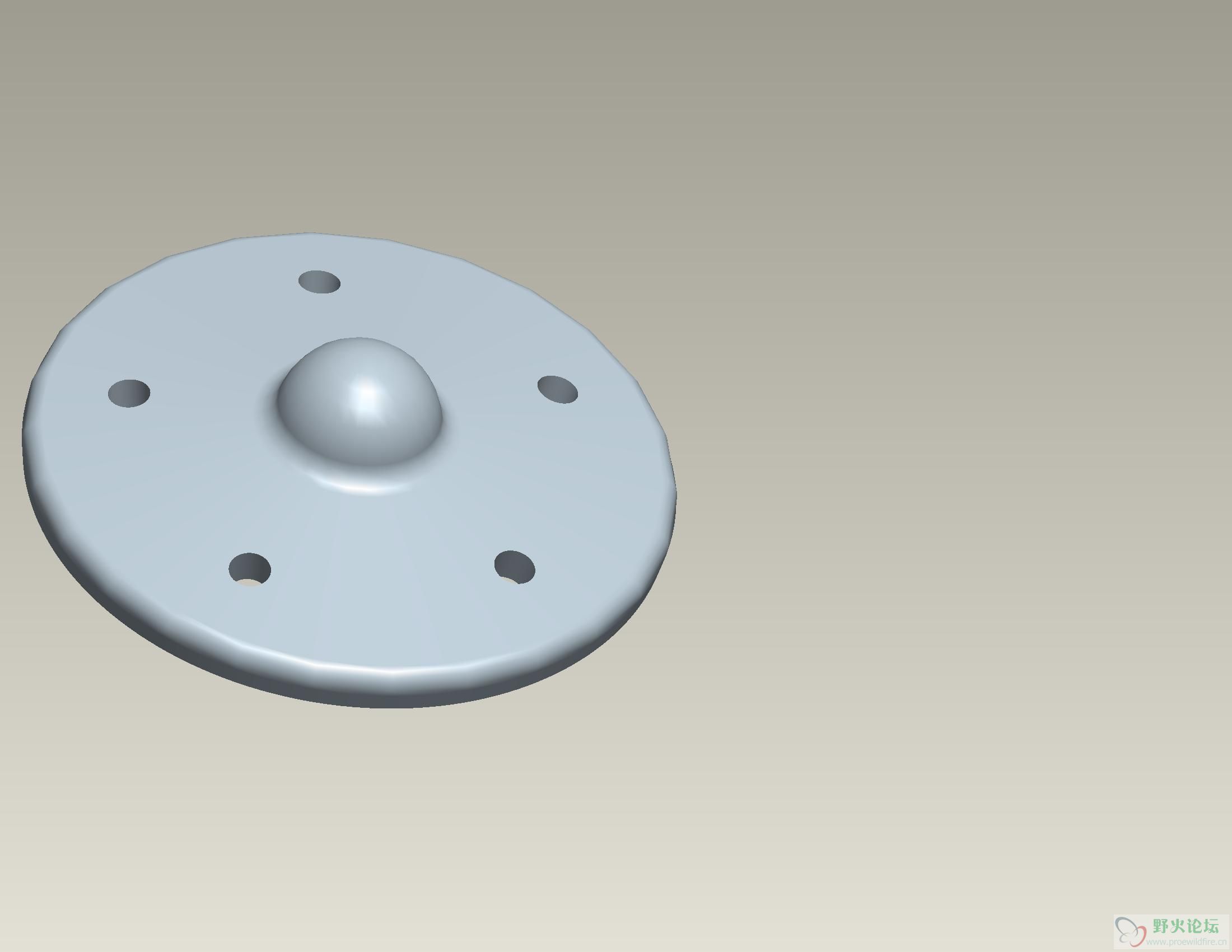

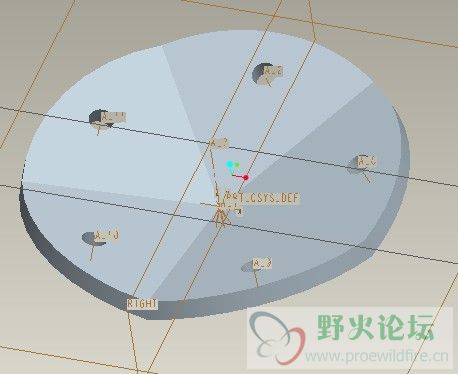

附档3D, 应能达到你的图面要求, 方法有很多种, 那五个孔,我先用的是旋转拉伸(切除材料), 再用轴阵列, 输入5 ,角度为72度

PAT文件大小已超过97KB, 不能上传,故我传的是STP档, 附档EXCLES 档有建模步骤, 我用的是PROE 5.0

[ 本帖最后由 great-deng 于 2009-12-30 13:20 编辑 ]

wildfire36 · 发表于 2009-12-30 18:41

把剖面画出来然后旋转啊

zhbbhz · 发表于 2010-1-1 17:22

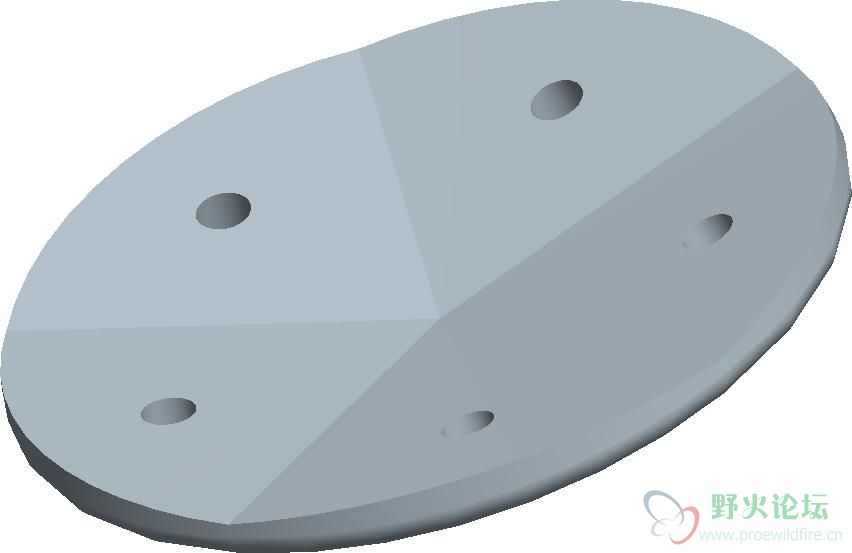

这个过程大家看一下对不对：先建设一个基准平面，两条基准轴----拉伸---轴阵列---旋转（切口）---旋转（实体）---倒角--完成
