螺旋扫描画螺纹问题

lvjian · 发表于 2009-11-10 12:23

请问在用螺旋扫描画螺纹时，那个截面三角形我应该画什么样子的？应该要切多深？这些都应该有各标准或者公式的吧？现在我们就举个例子比如我要做个M80 螺距是3个的螺纹我应该怎么画？请各位指点下小弟谢谢了

lvjian · 发表于 2009-11-10 14:15

麻烦知道的前辈给指点一下小弟在此谢过了

yun0336wu · 发表于 2009-11-10 14:42

按公制或英制标准中各自相应规定的螺纹底径，分别确定牙底基准线，然后，分别按照公制或英制螺纹的牙底夹角角度（业界口语俗称“牙尖角”。公制和美制的牙尖角的角度为60°，英制的牙尖角的角度是55°），在草绘中相应地修正并标定此角度，就OK呐！

[ 本帖最后由 yun0336wu 于 2009-11-10 14:44 编辑 ]

dmddhui · 发表于 2009-11-10 15:03

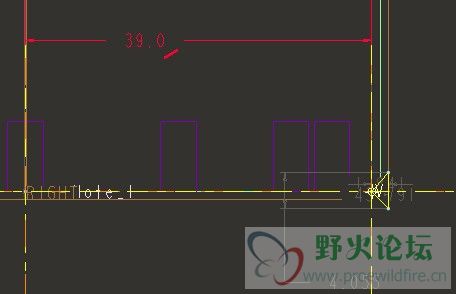

这个机械设计有标准的.你看看吧，我画的的外螺纹，内螺纹画法一样.哦还有原始三角形是等边的，也就是60度的，公制螺纹都是60度。

[ 本帖最后由 dmddhui 于 2009-11-10 15:05 编辑 ]

lvjian · 发表于 2009-11-10 15:10

谢谢楼上两位师傅了我先看看

lvjian · 发表于 2009-11-10 15:16

分光无限师傅你画给我看的那个图我看不清楚可不可以重新弄下我好看尺寸谢谢

dmddhui · 发表于 2009-11-10 15:48

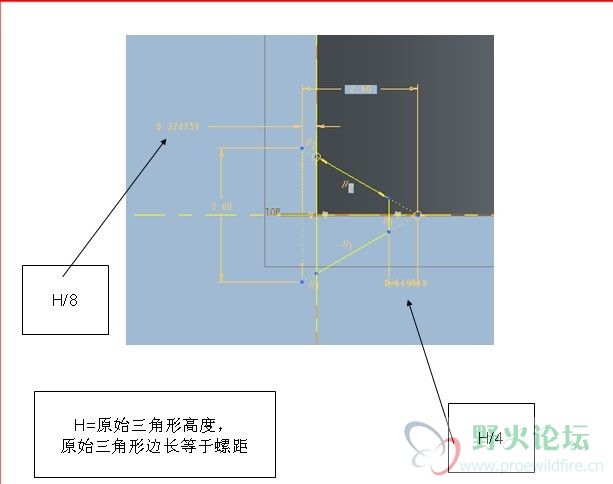

这个尺寸是跟据你螺距来的啊，不是有公式吗螺距是3的话H=2.60，那个图你看懂了吗？那里的虚线就是要把原始三角形切掉的部分

[ 本帖最后由 dmddhui 于 2009-11-10 15:52 编辑 ]

lvjian · 发表于 2009-11-10 16:59

由于你那个背景颜色和零件颜色我没看出来所以一下子没看懂，现在搞定了呵呵谢谢了啊
