此处怎么设置为有连线?

sezjq

PROE总是将相接的实体合为一体(如上下两块玻璃叠在一起),在CAD里表示,应该是有一条实心线表示的,可在PROE的DRW绘图里也没表示出来.请问怎么处理?
还有怎么让设置了"投影线"修饰特征的投影线间距变细(实体图中)?
不好意思!有几个错别字,已修正.

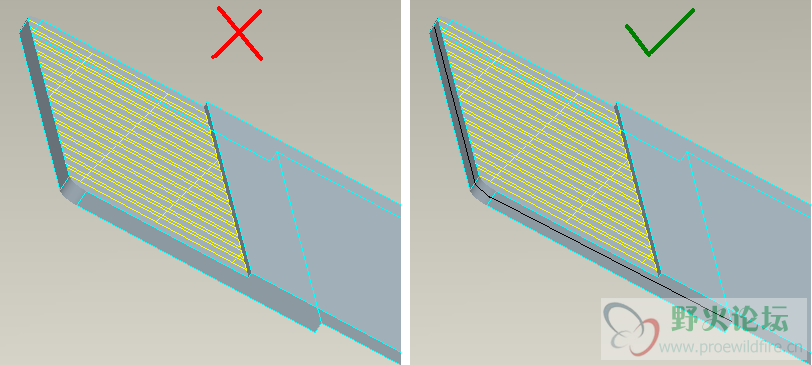

请见图:

[ 本帖最后由 sezjq 于 2008-3-29 14:17 编辑 ]

zhanglili167

做成两个零件装配自然就可以了，严格来讲你两块玻璃确实是两个零件，所以这应该是一个装配件，装配完之后工程图中自然有这条线了

zhanglili167

之于这个修饰截面的间距更改问题我也想知道，不明白

sezjq

原帖由 zhanglili167 于 2008-3-29 15:02 发表
做成两个零件装配自然就可以了，严格来讲你两块玻璃确实是两个零件，所以这应该是一个装配件，装配完之后工程图中自然有这条线了

不会吧!
比如LCD,它是由两块玻璃组成的,只能说是两个特征项,不能说是零件,因为它在整个产品(装配)中,它是LCD零件的一部分.
如果每个子特征项也要分开做,那不得累死掉?

[ 本帖最后由 sezjq 于 2008-3-29 16:09 编辑 ]

野火

两块玻璃当然是两个零件，你可以不分开，要显示线需要在绘图里自己手动画一条，自动是出不来的
"投影线"修饰特征没用过，这个不会

sezjq

如果是单独设计LCD(如果是,也不会用PROE),那两块玻璃算是零件,但现在设计的是一个产品,其中一个零件是LCD,所以在这里,两块玻璃不可能分开建模.
