发个CAD图，大家练练手，顺便也帮下小弟哈~~

alianglalala · 发表于 2009-11-1 08:10

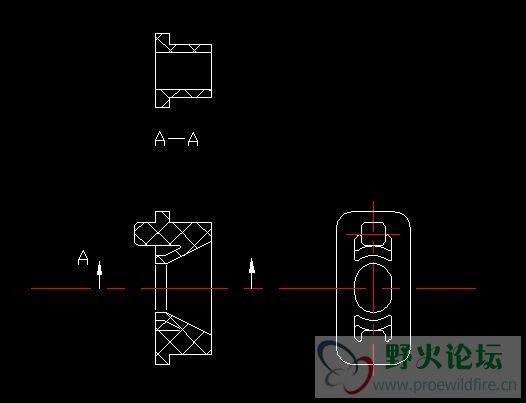

小弟发了个CAD的图纸在附件，各位大大看着能不能用实体拉个模型，最主要有孔之间的交叉

有点麻烦，小弟不会贴图，所以就发了附件，是04版本CAD的，请大家帮帮忙哦

拜谢了！！

[ 本帖最后由 alianglalala 于 2009-11-1 08:24 编辑 ]

alianglalala · 发表于 2009-11-1 08:20

第三视角的图，不好意思哦没转过来

alianglalala · 发表于 2009-11-1 08:25

改好了！

jinshaoxun · 发表于 2009-11-1 10:00

怎么看的人真么多没回一个
早上起来看到这个就下来画了一下
楼主那个cad不是你自己画的吧，要不然也不会不晓得那个孔是什么结构，呵呵

我看了下，不过我对两个特征怎么操作也不是很清楚

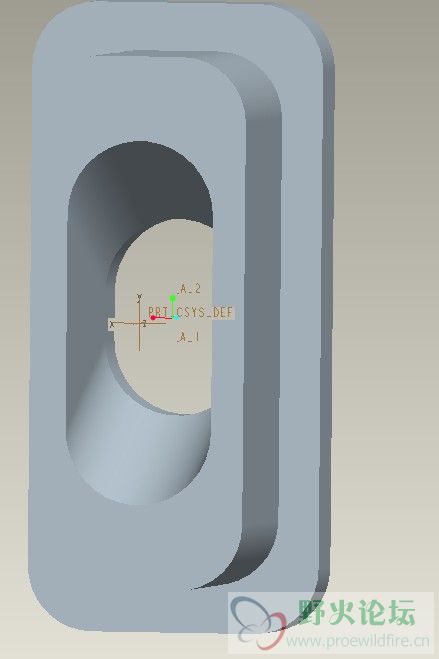

先上传下那个孔的特征吧。呵呵。

期待高手上传更完美的part

jinshaoxun · 发表于 2009-11-1 10:03

就是cad图里面的这个特征不晓得具体是怎么操作的
看了很久还是没明白
期待老大们的指点

alianglalala · 发表于 2009-11-1 14:18

我也是这个问题，它应该是是前一个孔切好后，另一个孔再做上的，用曲面的交集的画可以解决，但是只用实体的画我现在还没有想出来

alianglalala · 发表于 2009-11-1 14:20

结构我是知道的，设计意图估计就是省料吧，就是不知道咋么用实体来形成

alianglalala · 发表于 2009-11-1 15:47

.............没人帮忙啊~哎。。。。。。。
死做做出来一个，但是肯定有简单的方法的感觉是壁厚1.5的拔模或者抽壳吧。。。。~
