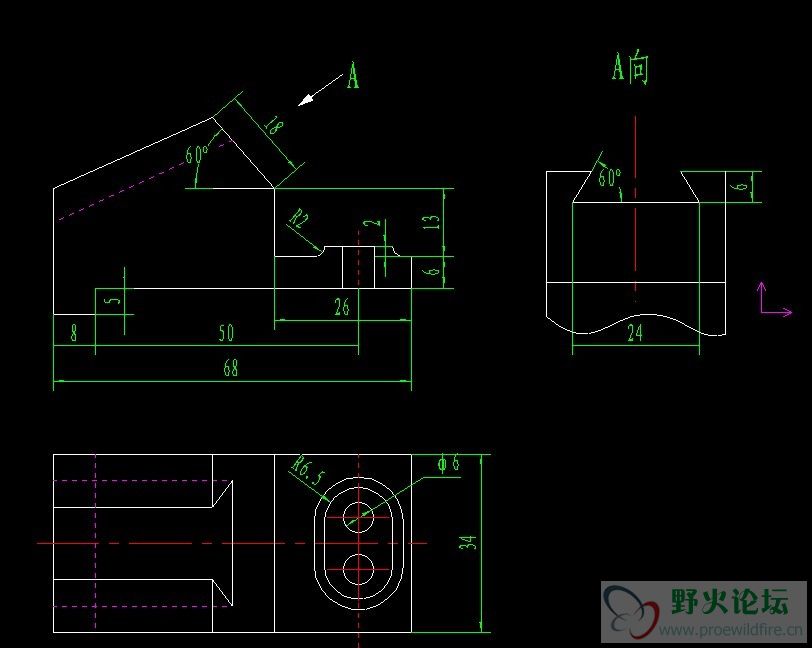

哪位高手帮忙画个实体啊？就是那个A向视图我老是画不成

紫嫣 · 发表于 2009-10-31 11:45

哪位高手帮忙画个实体啊？就是那个A向视图我老是画不成......

yhsajay · 发表于 2009-10-31 11:48

以那个斜面为草绘基准面，画一个缺口，直接拉伸，裁剪到另外一个面就好了

紫嫣 · 发表于 2009-10-31 13:51

怎么保证24长那个面跟斜面的上表面平行啊？我之前画的不平行..........

hill711 · 发表于 2009-10-31 15:55

草绘时，按照A向视图即可，保证上表面和下表面的两条线平行即可！

紫嫣 · 发表于 2009-11-1 10:44

我草绘的时候按主视图，然后直接拉伸。但后面的A向视图画的时候就出错了，你能不能帮我画一下！先谢谢啦！

zy118 · 发表于 2009-11-1 17:55

楼主你的视图好像缺少一个尺寸，A向视图的上平面的低边线距底面的尺寸（或夹角）没有。

hill711 · 发表于 2009-11-1 18:10

是你呀，解决了没有呢？
使用扫描绘制燕尾槽
简单过程，未考虑尺寸，所谓形似

[ 本帖最后由 hill711 于 2009-11-1 18:12 编辑 ]

zy118 · 发表于 2009-11-1 18:58

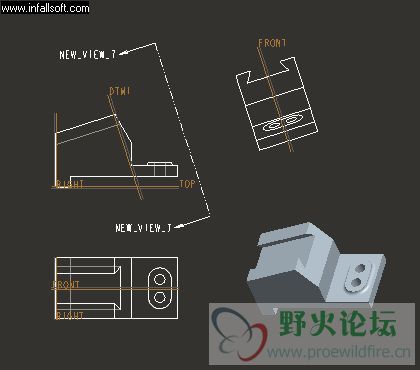

做了一个，楼主参考一下。建一个基准平面（图中DTM1），并在此平面上草绘拉伸去除即可。

zy118 · 发表于 2009-11-1 19:01

补充说明一点：基准平面须垂直于燕尾上平面。

紫嫣 · 发表于 2009-11-2 13:48

谢谢大家的帮助！
