一个很好的建模练习题目

jinshaoxun · 发表于 2009-10-20 22:10

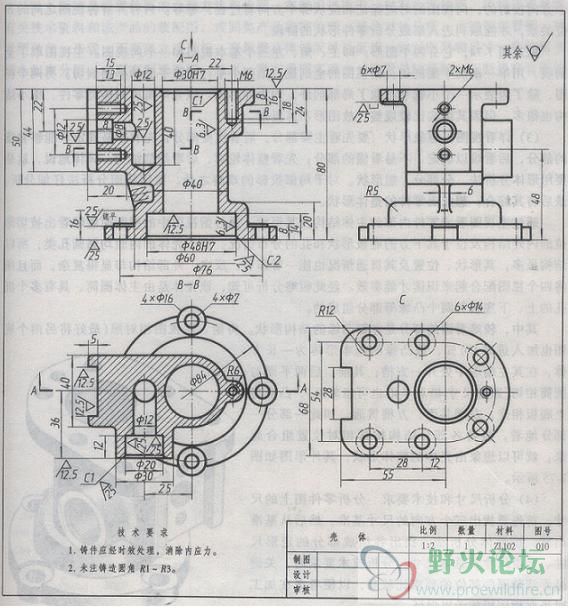

找了一个蛮不错的联系题目共新手们练习，这个主要是涉及三视图的观察以及尺寸之间的练习，
三视图看出各个部分的特征和各部位的尺寸
和我一样的菜鸟多多的练习下吧

[ 本帖最后由 jinshaoxun 于 2009-10-20 22:35 编辑 ]

jinshaoxun · 发表于 2009-10-20 22:44

没人顶。自己来一个

yhjsheep · 发表于 2009-10-21 08:19

兄弟，你这图本身就有毛病，先弄好了再拿上来“献丑”吧。

若A-A，B-B视图没错的话，
C视图就有点不明不白的了。

而且视图标注不规范。。。。

xjjukyo · 发表于 2009-10-21 10:30

有几个尺寸不全。

caohuawei · 发表于 2009-10-21 11:04

顶一下！

lhca · 发表于 2009-10-22 12:28

原帖由 yhjsheep 于 2009-10-21 08:19 发表
兄弟，你这图本身就有毛病，先弄好了再拿上来“献丑”吧。

若A-A，B-B视图没错的话，
C视图就有点不明不白的了。

而且视图标注不规范。。。。

C视图应该没错,A-A是刨视的表示，C是某一角度或方向

dreamlhg · 发表于 2009-10-22 19:54

不错顶了

annabelle · 发表于 2009-11-27 12:56

额。。。有难度

sh004 · 发表于 2009-11-27 15:40

看着有点乱啊

sh004 · 发表于 2009-11-27 15:41

标注有点小问题
