ProE抛砖引玉之螺旋运动仿真探讨

hill711

刚好有个朋友问我螺旋副的仿真，就温故而知新，再一次练习一下，顺便录制了一个简单的教程。

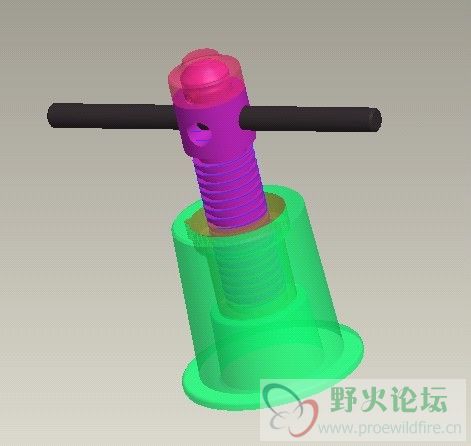

   在3.0中，proe没有螺旋副，为了仿真螺旋运动，需要利用圆柱副和槽副来模拟。圆柱副的定义很简单，和销钉副相似，只是多了一个自由度，有两个自由度。实际中螺旋运动的自由度为1，那么就需要添加一个槽副来约束这个自由度。所谓槽副即为：点在线上。下图是装配好的整体。

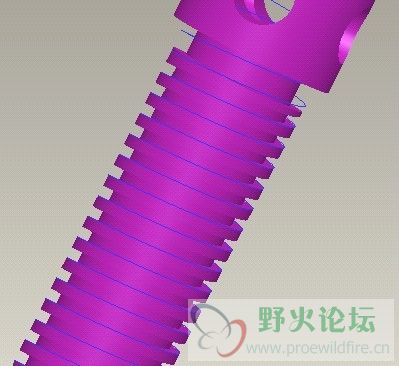

    其中图中紫色相对于黄色做螺旋运动。那么在紫色的零件上做一个螺旋的曲线，使得其和螺旋扫描的外轮廓边相重合，方程形式如下：（不同的坐标系下，对应的xyz坐标不同）

/* 为笛卡儿坐标系输入参数方程
/*根据t (将从0变到1) 对x, y和z
/* 例如:对在 x-y平面的一个圆，中心在原点
/* 半径 = 4，参数方程将是:
/*           x = 4 * cos ( t * 360 )
/*           y = 4 * sin ( t * 360 )
/*           z = 0
/*-------------------------------------------------------------------
z = -25 * cos ( t * 7200 )
x = 25 * sin ( t * 7200 )
y = -t*160

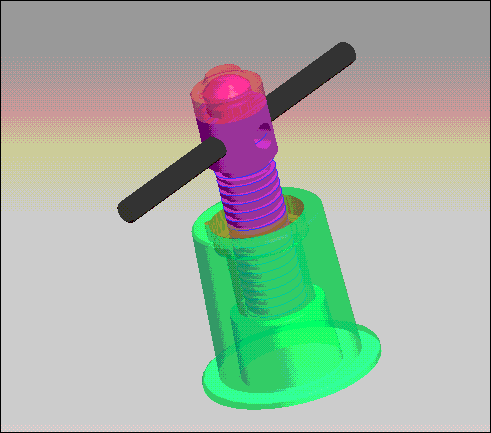

   同时在黄色零件的螺旋扫描形成的螺纹的内侧边上建一个点，上述两个零件的螺纹是用同样的螺距通过螺旋扫描绘制的。仿真效果如下图所示：

   由于上传限制，视频可以到http://blog.sina.com.cn/s/blog_6203a6df0100fm6q.html观看。
   水平有限，主要是抛砖引玉，欢迎讨论！

[ 本帖最后由 hill711 于 2009-10-10 22:42 编辑 ]

xxshilizhi

羡慕。学习了。

balance

其实你知道了螺距的话，使用一个旋转电机+一个直线电机。
得出的效果是一致的。但是计算的速度会大大加快。

单身公害

真是厉害啊，

haha_YY

羡慕。学习了。

jacky0909

厉害..........................

kevin200506

值得我学习。

renjiabao

hai   太厉害了

p238123

玉没引到，上块板砖！楼主模画的太多了！我就直接来2个零件的吧！
