哪位高手能将这个工程图转化为proe3D图?

yhjsheep

这工程图真不咋的。。看得人晕忽忽的还看不懂。。根本就是做给自己看的，（3D转2D后要把部分骨架线删除，不删除让鬼看去）。
通常客户提供的图纸都是这种水平，到工厂后不但不能用，还要电话联系一样一样的搞清楚。。中间的槽用包络加扫描再倒个角就是了就是了

aki5467

dmddhui 画的差不多,槽我也画成这样
凸轮嘛,想一天也太夸张了吧,我5分钟啦,不过我不知怎么发帖,又很久没来了,光找工作了,
我没装CAD,看不到原始图档,不过看上去好像并没有少什么线呐,标注我看不到,好像图是不同比例的

yanshizheng

好久没进论坛了，连用户名和密码都忘记了，只好从新注册一个。PROE也有三年没碰了，呵呵，不过现在自己做老板就很少碰了。

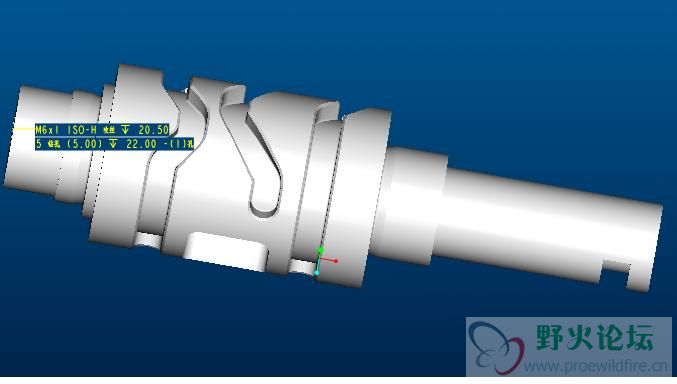

看了你的工程图有点不规范，也不知道做得对不对？不过思路我觉得应该是对的。用了四个小时才做出这个东东，感情知识这玩意收藏也会贬值！呵呵！prt、IGS压缩后文件太大受回复限制，只好用图片了，想要看PRT加我QQ吧453946255。yanshizhengde@sina.com。

dmddhui

原帖由 aki5467 于 2009-9-29 22:33 发表
dmddhui 画的差不多,槽我也画成这样
凸轮嘛,想一天也太夸张了吧,我5分钟啦,不过我不知怎么发帖,又很久没来了,光找工作了,
我没装CAD,看不到原始图档,不过看上去好像并没有少什么线呐,标注我看不到,好像图是不同比例 ...

你没装CAD都能画成这样了，你简直神了。一天是夸张了点，不过你五分钟的是神不是人，如果没接触过这类产品要是五分钟能想出他的样子来不要说做出来我都叫他声老大了。21号楼说的四小时一般就是这个速度了，五分钟的真的是神

[ 本帖最后由 dmddhui 于 2009-9-30 07:09 编辑 ]

lyjx319

厉害啊

lyjx319

厉害啊

lyjx319

厉害啊 学习学习

lzj3650

谢谢,就是这个样子!你太厉害了!

lzj3650

原帖由 yanshizheng 于 2009-9-29 22:46 发表
好久没进论坛了，连用户名和密码都忘记了，只好从新注册一个。PROE也有三年没碰了，呵呵，不过现在自己做老板就很少碰了。
看了你的工程图有点不规范，也不知道做得对不对？不过思路我觉得应该是对的。用了四个小时 ...

辛苦了,谢谢!
