哪位大侠能讲讲常用的关系式的意思，最好能有Prt哈

zhang111

大家好：

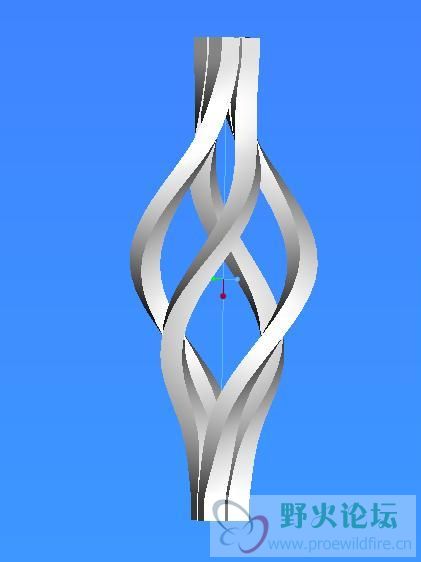

    我是个菜菜，对关系式不怎么明白，在论坛上面找很久都没看到，所以自己发个处女贴，希望哪位大侠能讲讲常用的关系式的意思，最好能有Prt哈     下面的图片是一些铁门上面的装饰，图是我自己画的

zhang111

无人问津啊，自己顶

yun0336wu

楼主的问题，所谓“讲讲常用的关系式的意思”，其实并不能简单回答。可能因此缘故，这个帖子才“无人问津”。
    敝人见此题久无应答，遂“下定决心，排除万难”，出言试述之。

      在Pro/E中，是运用关系式来定义曲线，换一句话来说，建模的曲线是依仗于关系式来规范，或导出。
      Pro/E关系式、函数的相关说明数据主要有以下这些：①关系中使用的函数； ②数学函数。

下列运算符都可以用于关系（包括等式和条件语句）式中。
      关系式中也可以包括下列数学函数：
sqrt ( ) 平方根
asin ( ) 反正弦
acos ( ) 反余弦
atan ( ) 反正切
sinh ( ) 双曲线正弦
cosh ( ) 双曲线余弦
tanh ( ) 双曲线正切
注：所有三角函数都使用单位度。

log( ) 以10为底的对数
ln( ) 自然对数
exp( ) e的幂
abs( ) 绝对值
ceil( ) 不小于其值的最小整数
floor( ) 不超过其值的最大整数

可以给函数ceil和floor加一个可选的自变量，用它指定要圆整的小数位数。
      带有圆整参数的这些函数的语法是：
ceil(parameter_name或number, number_of_dec_places)
floor (parameter_name 或 number, number_of_dec_places)
其中number_of_dec_places是可选值：
•可以被表示为一个数或一个使用者自定义参数。如果该参数值是一个实数，则被截尾成为一个整数；
•它的最大值是8。如果超过8，则不会舍入要舍入的数（第一个自变量），并使用其初值；
•如果不指定它，则功能同前期版本一样。

使用不指定小数部分位数的ceil和floor函数，举例如下：
ceil (10.2) 值为11
floor (10.2) 值为 11

使用指定小数部分位数的ceil和floor函数，举例如下：
ceil (10.255, 2) 等于10.26
ceil (10.255, 0) 等于11 [ 与ceil (10.255)相同 ]
floor (10.255, 1) 等于10.2
floor (10.255, 2) 等于10.26

曲线表计算：
    曲线表计算使使用者能用曲线表特征，通过关系来驱动尺寸。尺寸可以是草绘器、零件或组件尺寸。格式如下：
evalgraph("graph_name", x) ，其中graph_name是曲线表的名称，x是沿曲线表x-轴的值，返回y值。

对于混合特征，可以指定轨线参数trajpar作为该函数的第二个自变量。

注释：
      曲线表特征通常是用于计算x-轴上所定义范围内x值对应的y值。当超出范围时，y值是通过外推的方法来计算的。对于小于初始值的x值，系统通过从初始点延长切线的方法计算外推值。同样，对于大于终点值的x值，系统通过将切线从终点往外延伸计算外推值。

复合曲线轨道函数：
      在关系中可以使用复合曲线的轨道参数trajpar_of_pnt。

下列函数返回一个0.0和1.0之间的值：
trajpar_of_pnt("trajname", "pointname")。其中trajname是复合曲线名，pointname是基准点名。

      轨线是一个沿复合曲线的参数，在它上面垂直于曲线切线的平面通过基准点。因此，基准点不必位于曲线上；在曲线上距基准点最近的点上计算该参数值。

      如果复合曲线被用作多轨道扫瞄的骨架，则trajpar_of_pnt与trajpar或1.0 - trajpar一致（取决于为混合特征选择的起点）。

关于关系：
      关系（也被称为参数关系）是使用者自定义的符号尺寸和参数之间的等式。关系捕获特征之间、参数之间或组件组件之间的设计关系，因此，允许使用者来控制对模型修改的影响作用。
      关系是捕获设计知识和意图的一种方式。和参数一样，它们用于驱动模型 － 改变关系也就改变了模型。
      关系可用于控制模型修改的影响作用、定义零件和组件中的尺寸值、为设计条件担当约束（例如，指定与零件的边相关的孔的位置）。
      它们用在设计过程中来描述模型或组件的不同部分之间的关系。关系可以是简单值（例如，d1=4）或复杂的条件分支语句。

关系类型：
      有两种类型的关系：
•等式 - 使等式左边的一个参数等于右边的表达式。这种关系用于给尺寸和参数赋值。
      例如：
      简单的赋值：d1 = 4.75
      复杂的赋值：d5 = d2*(SQRT(d7/3.0+d4))

•比较 - 比较左边的表达式和右边的表达式。这种关系通常用于作为一个约束或用于逻辑分支的条件语句中。
      例如：
      作为约束：(d1 + d2) > (d3 + 2.5)
      在条件语句中；IF (d1 + 2.5) >= d7

增加关系：
      可以把关系增加到：
      •特征的截面（在草绘模式中，如果最初通过选择“草绘器”>“关系”>“增加”来创建截面）。
      •特征（在零件或组件模式下）。
      •零件（在零件或组件模式下）。
      •组件（在组件模式下）。
      当第一次选择关系菜单时，预设为查看或改变当前模型（例如，零件模式下的一个零件）中的关系。

      要获得对关系的访问，从“部件”或“组件”菜单中选择“关系”，然后从“模型关系”菜单中选择下列命令之一：

      •组件关系 - 使用组件中的关系。如果组件包含一个或多个子组件，“组件关系”菜单出现并带有下列命令：
      －─当前 - 缺省时是顶层组件。
      －─名称 - 键入组件名。

      •骨架关系 - 使用组件中骨架模型的关系（只对组件适用）。

      •零件关系 - 使用零件中的关系。

      •特征关系 - 使用特征特有的关系。如果特征有一个截面，那么使用者就可选择：获得对截面（草绘器）中截面（草绘器）中关系的访问，或者获得对作为一个整体的特征中的关系的访问。

      •数组关系 - 使用数组所特有的关系。

注释：
      －─如果试图将截面之外的关系指派给已经由截面关系驱动的参数，则系统再生模型时给出错误信息。试图将关系指派给已经由截面之外关系驱动的参数时也同样。删除关系之一并重新生成。
      －─如果组件试图给已经由零件或子组件关系驱动的尺寸变量指派值时，出现两个错误信息。删除关系之一并重新生成。
      －─修改模型的单位元可使关系无效，因为它们没有随该模型缩放。有关修改单位的详细信息，请参阅“关于公制和非公制度量单位”帮助主题。

关系中使用参数符号：
      在关系中使用四种类型的参数符号：
      •尺寸符号 - 支持下列尺寸符号类型：
      －─d# - 零件或组件模式下的尺寸。
      －─d#:# - 组件模式下的尺寸。组件或组件的进程标识添加为后缀。
      －─rd# - 零件或顶层组件中的参考尺寸。
      －─rd#:# - 组件模式中的参考尺寸（组件或组件的进程标识添加为后缀）。
      －─rsd# - 草绘器中（截面）的参考尺寸。
      －─kd# - 在草绘（截面）中的已知尺寸（在父零件或组件中）。

      •公差 - 这些是与公差格式相关连的参数。
      当尺寸由数字的转向符号的时侯出项这些符号：
      －─tpm# - 加减对称格式中的公差；#是尺寸数。
      －─tp# - 加减格式中的正公差；#是尺寸数。
      －─tm# - 加减格式中的负公差；#是尺寸数。

     •实例数 - 这些是整数参数，是数组方向上的实例个数：
      －─p# - 其中#是实例的个数。

注释：如果将实例数改变为一个非整数值，Pro/E将截去其小数部分。例如，2.90将变为2。
      •使用者参数 - 这些可以是由增加参数或关系所定义的参数。
      例如：
      Volume = d0*d1*d2
      Vendor = "Stockton Corp."

注释：
      －─使用者参数名必须以字母开头（如果它们要用于关系的话）。
      －─不能使用d#、kd#、rd#、tm#、tp#、或tpm#作为使用者参数名，因为它们是由尺寸保留使用的。
      －─使用者参数名不能包含非字母数字字符，诸如!、@、#、$。

      下列参数是由系统保留使用的：
      PI（几何常数）： 值 = 3.14159 ，（不能改变该值。)
      G（引力常数）： 缺省值 = 9.8米/秒2
      （C1、C2、C3和C4是缺省值，分别等于1.0、2.0、3.0和4.0。)
      可以使用“关系”菜单中的“增加”命令改变这些系统参数。这些改变的值应用于当前工作区的所有模型。
      例如：
      sd4=trajpar*360*100
      式中，360表示全圆，100表示100个圈子。

      以上仅只是“关系式”有关内容最基本的一个概括，“关系式”已经成为Pro/E的一个强大的“工具手段”，这里草草絮道的仅仅是它的“九牛一毛”，更多、更高层面的掌握和运用，还有待会员朋友自己去深入探究和提高！

[ 本帖最后由 yun0336wu 于 2009-9-20 22:19 编辑 ]

yun0336wu

其实此图就能够有“关系式”的影子。
阁下在此中没用到吗？

hill711

强大！

garyliang

太专业，不过收藏了，是否举些简单的例子，操作一下就容易明白了，恕本人愚钝，从来没用过，也不知道怎么用，但诚心想学习哈

浙E8311

真的看不懂~~ 我太菜了

dzchao2003

谢谢了，学习学习。
