[已解决] 不在同一平面的弯管怎么画

8 主题	65 回帖	0 威望

积分: 86

发消息

发表于 2009-9-19 14:42 | 显示全部楼层 |阅读模式

哪们可以帮我，不在同一平面的弯管怎么画，我急需要帮助，我画的就像下图中的焊接在转动套上的弯管，我只画了一个平面上的，另一个平面不会画，另一个曲线图就是我要画的弯管形状，谢谢啊

zhuangdongtao.prt.rar

80.76 KB, 下载次数: 96

prt0001.prt.rar

29.07 KB, 下载次数: 61

回复

使用道具举报

6 主题	168 回帖	26 威望

积分: 266

发消息

发表于 2009-9-19 14:52 | 显示全部楼层

我就不下了,方法我可以说说!~

3D空间弯管基本思路就是:画铺助面.然后画线投影,扫描.....

评分

参与人数 1	威望 +1	收起理由
野火	+ 1	热心助人

查看全部评分

左手"奥特克",右手"破衣",左右为难!~"尤其"不懂也!~

回复顶踩

使用道具举报

8 主题	65 回帖	0 威望

积分: 86

发消息

楼主| 发表于 2009-9-19 14:58 | 显示全部楼层

回复 2# yueh_yu 的帖子

我也扫描了，可是弯管处的圆角没法导啊

回复顶踩

使用道具举报

1 主题	47 回帖	1 威望

积分: 53

发消息

发表于 2009-9-19 15:58 | 显示全部楼层

贴张图片上来啊

回复顶踩

使用道具举报

8 主题	65 回帖	0 威望

积分: 86

发消息

楼主| 发表于 2009-9-19 16:08 | 显示全部楼层

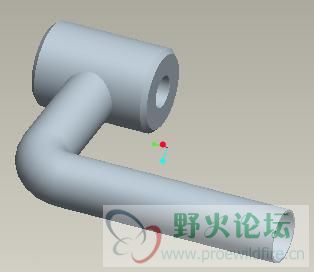

弯管图片

是不是这样贴图片


回复顶踩

使用道具举报

8 主题	65 回帖	0 威望

积分: 86

发消息

楼主| 发表于 2009-9-19 16:10 | 显示全部楼层

弯管

我要在弯管的端头再画不在同一平面的弯管

回复顶踩

使用道具举报

106 主题	2155 回帖	281 威望

积分: 2952

发消息

发表于 2009-9-19 16:15 | 显示全部楼层

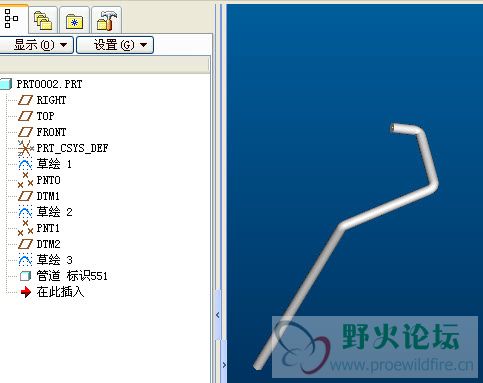

你用管道的方法试试

评分

参与人数 1	威望 +1	收起理由
野火	+ 1	热心助人

查看全部评分

回复顶踩

使用道具举报

8 主题	65 回帖	0 威望

积分: 86

发消息

楼主| 发表于 2009-9-19 16:27 | 显示全部楼层

谢谢各们了，我试试

回复顶踩

使用道具举报

8 主题	65 回帖	0 威望

积分: 86

发消息

楼主| 发表于 2009-9-19 16:34 | 显示全部楼层

谢谢你了，我会画了。
