[原创] 椭圆螺旋管画法

1 主题	10 回帖	0 威望

Rank: 1

积分: 12

发消息

发表于 2009-9-7 08:27 | 显示全部楼层 |阅读模式

空调冷却管画法
1.先做一个螺旋曲面
2.再做一个椭圆曲面
3.两曲面求交得到一条椭圆螺旋曲线
4.扫描得到椭圆螺旋管
应该说的很清楚了，希望对大家有帮助

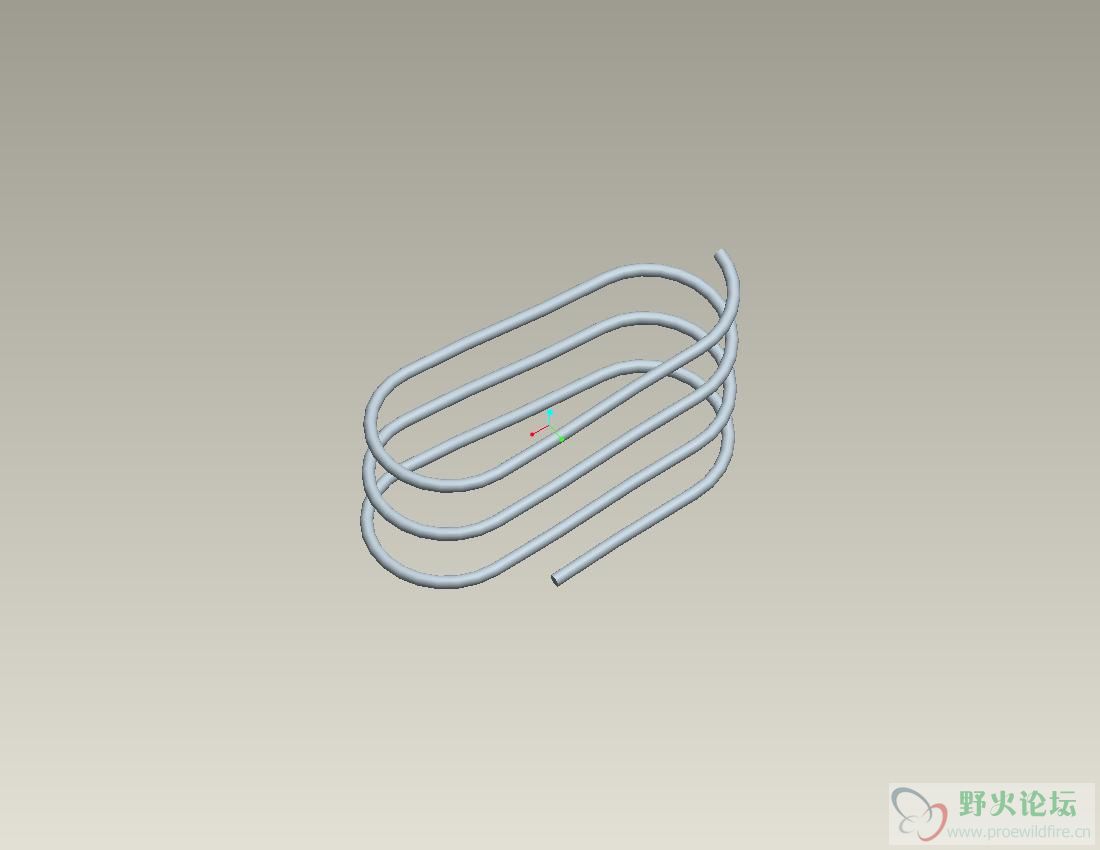

[localimg=389,300]1[/localimg]

评分

参与人数 1	金钱 +3	收起理由
野火	+ 3	感谢分享

查看全部评分

广告位招租 |请联系 QQ：28016688

回复

使用道具举报

1 主题	10 回帖	0 威望

Rank: 1

积分: 12

发消息

楼主| 发表于 2009-9-7 08:28 | 显示全部楼层

忘了贴图

回复支持反对

使用道具举报

头像被屏蔽

20 主题	206 回帖	21 威望

Rank: 3 Rank: 3

积分: 312

发消息

发表于 2009-9-7 08:30 | 显示全部楼层

提示: 作者被禁止或删除内容自动屏蔽

回复支持反对

使用道具举报

85 主题	5459 回帖	1037 威望

积分: 9915

发消息

发表于 2009-9-7 14:22 | 显示全部楼层

回复 2# virtue 的帖子

何不再发个帖子，补传个PRT图看看究竟？

回复支持反对

使用道具举报

27 主题	191 回帖	5 威望

Rank: 3 Rank: 3

积分: 303

发消息

发表于 2009-9-7 16:31 | 显示全部楼层

对啊对啊，做个教程吧，很多新人都不会的

回复支持反对

使用道具举报

13 主题	168 回帖	8 威望

Rank: 3 Rank: 3

积分: 245

发消息

发表于 2009-9-7 16:45 | 显示全部楼层

回复 3# qzzz113 的帖子

不会用缠绕，有没教程？

回复支持反对

使用道具举报

21 主题	469 回帖	62 威望

Rank: 4

积分: 828

发消息

发表于 2009-9-7 17:37 | 显示全部楼层

做法有几种，大家可以试试看能够用哪些方法做出来。

上帝也疯狂！再怀念一下吧！

回复支持反对

使用道具举报

10 主题	234 回帖	0 威望

Rank: 3 Rank: 3

积分: 301

发消息

发表于 2009-9-8 10:19 | 显示全部楼层

贴个图或者发个PRT上来吧

回复支持反对

使用道具举报

12 主题	337 回帖	7 威望

Rank: 3 Rank: 3

积分: 410

发消息

发表于 2009-9-8 11:24 | 显示全部楼层

包络

回复支持反对

使用道具举报

58 主题	392 回帖	22 威望

Rank: 4

积分: 583

发消息

发表于 2009-9-9 08:33 | 显示全部楼层

好难啊

回复支持反对
