→ 点击【确定】，CAM（graph）生成。


3、创建实体
        → 点击【菜单管理器】，选择【零件‖特征‖创建‖实体／加材料‖拉伸／实体／完成】，
        → 选择【属性‖单侧／完成】，
        → 选择【设置草绘平面／新设置‖设置平面／平面‖获得选取／选出】（默认，不用选择），
        → 选择Top平面为基准平面，
        → 选择【设置草绘平面／新设置‖方向／正向】，
        → 选择【设置草绘平面／新设置‖草绘视图‖缺省】，

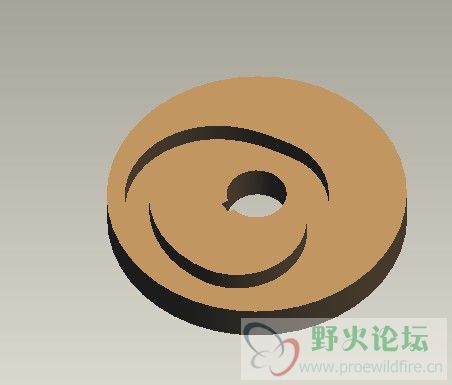

        → 绘制外圆250，内圆50，选择【指定到／盲孔‖完成】，在信息栏【输入深度】：输入32，点击【确定】，生成实体如图（16）所示，


从这里开始就不会了  老大能不能指点下  我有的3.0在画

zlp0234

帮忙顶一下

liuyuying12345

谢谢楼主

cry2008

我下载回来学习了一下，可能是由于版本的不同（本人使用的是PROE4.0），在导入参数时
sd6 = evalgraph(“cam”,trajpar*360)+25
出现了些问题，后来经我思索终于做出来了！这个教程确实不错！我很感谢楼主的分享！
版本的差异虽然带来了不少麻烦，但是这种构建模型的思想还是很值得学习的。
注意：前面有的楼跟帖所说的问题，我遇到过，不过我把他解决了。
上面这个关系式
sd6 = evalgraph(“cam”,trajpar*360)+25，PROE3.0以上版本是在 主菜单栏中的 工具--关系中确定的，在关系对话框中输入上面这个关系式出现一个“ CAM为无效名” 的警告提示，是由于 “cam”的引号是在汉字的模式下输入的，改为在 英文模式下输入，OK！
还有个一个很重要的问题是 可变截面扫描 时选取轨迹的问题，本人的解决办法是：在可变截面扫描之前，先做个草绘，利用偏移将 直径为250和50的内外圆的曲线做出来，然后再进行可变截面扫描，这样也就OK了！
