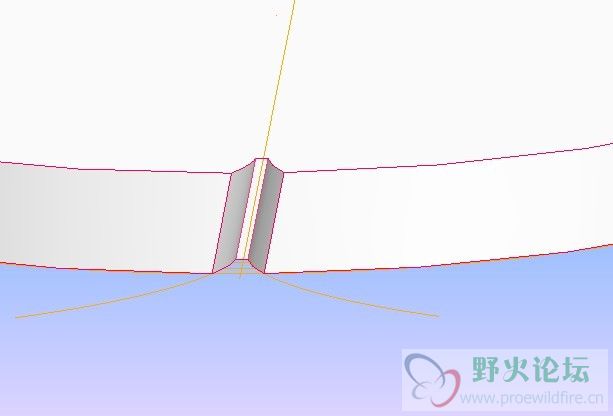

我想画个斜齿，轨迹是修剪1 也就是图中红色的部分，但是端平面的轮廓都是草绘3的形状

WX599300624 · 发表于 2009-8-11 10:58

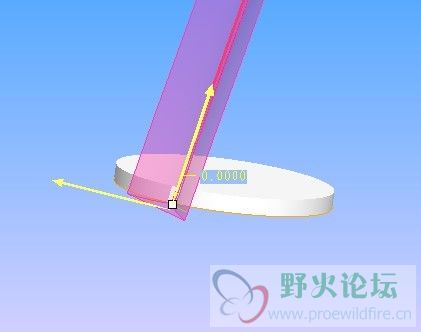

我想画个斜齿，轨迹是修剪1 也就是图中红色的部分，但是端平面的轮廓都是草绘3的形状（即平行front的平面，被剪切的形状都是草绘3的形状）谢谢了
图形在附件上
大家可以下下来看下啊


jmtsqwq · 发表于 2009-8-11 11:32

我这个烂电脑看不到你的图片，帮你顶下！

WX599300624 · 发表于 2009-8-11 11:52

谢谢楼上的你可以下下来帮我看下啊

wsfsy168 · 发表于 2009-8-11 12:49

路过！

dmddhui · 发表于 2009-8-11 14:53

你的曲线没必要修剪直接做VSS，还有你的曲线方程不太对哦太短了Z点应负方向去一点。你的图我也看不到不知道你是不是这个意思。

[ 本帖最后由 dmddhui 于 2009-8-11 14:56 编辑 ]

andyfu2009 · 发表于 2009-8-11 17:30

路过看看

jianzuo8888 · 发表于 2009-8-14 01:37

你可以先直接草绘端部的一个齿形，对齿形进行复制 {平移（位移为齿轮的厚度）——旋转（螺旋角B）}，再用扫描混合对两个齿形（草绘的齿形和复制的齿形）生成一个斜齿，接下来就阵列了，再画中间的实体.prt 不知咋的传不上来，你就试试看吧

luoboqiang · 发表于 2009-8-14 02:36

kankan

luoboqiang · 发表于 2009-8-14 02:54

我在原来的模型做了一个齿，你看看

WX599300624 · 发表于 2009-8-14 13:03

你好谢谢你啊但是我旋转（螺旋角B）12°后发现与真实的比斜度比较大啊
