PRO/ENGINEER 野火4.0 IDD工具的应用

zmorphis

一．IDD概念：
相对于以前的版本PRO/ENGINEER野火4.0在外来数据破面修补方面进行了大的改进，增加了智能工具，使我们在修补过程中更加直观。将外来数据(如：IGES STEP等)导入到 Pro/ENGINEER 进程后，可使用PRO/ENGINEER IDD(Import DataDoctor)工具对导入的数据零件修正几何形状、确保曲面的一致性、封闭多余的间隙以及调整相切等操作。几何IDD/拓扑结构树” (GTS) 会替换正常的 Pro/ENGINEER 模型树，最终实现PRO/ENGINEER实体模型的转换.
IDD用户界面：


二．IDD模式：
Import DataDoctor 有三种模式。每个模式都是一组工具，可对导入的外部数据执行越来越复杂的分析、转换和操作过程。这些模式包括如下：
“修复”模式 -查找并移除间隙和薄片曲面、添加 UV曲线、根据用户定义的线框模型来使用线框进行编辑和自动修复。
“修改”模式 -修改单独的曲线和曲面以及替换单侧边。
“特征化”模式 -将静态几何转换为具有可修改属性的显式程序性几何。特征化模式工具可将导入模型中的现有几何类型转换为 IDD 虚拟特征，如圆柱、平面、拉伸或旋转。
下面以PRO/ENGINEER 野火4.0版本介绍IDD工具数据导入修复常用命令.
1．导入模型：建议新建PART档案，单击“插入”>“数据共享”>”来自文件”>“文件打开” (File Open)对 话框打开


2．启动Import DataDoctor

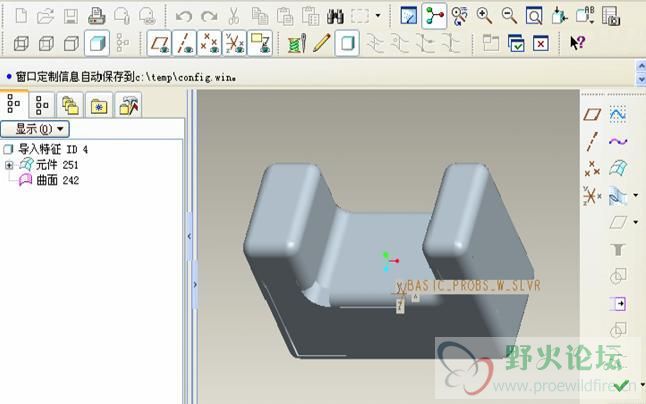

在模型树中，右键单击模型的导入特征 (缺省名称为“导入特征 id xx”，然后从快捷菜单中选择“编辑定义” (Edit Definition)，然后点 Import DataDoctor命令即进入了 IDD 环境。 GTS 模型树和 IDD 菜单以及工具栏都显示出来。例举如下：
（1）.使用修复模式：

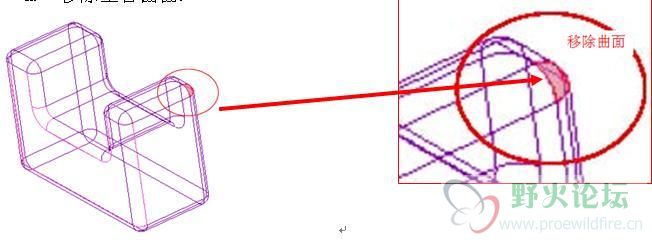

a,移除重合曲面.

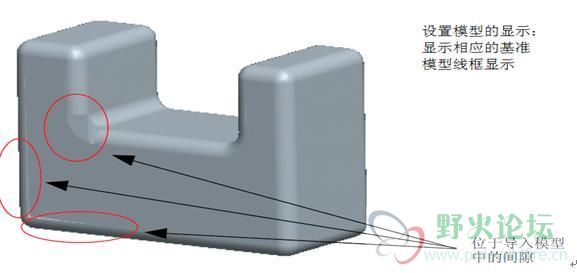

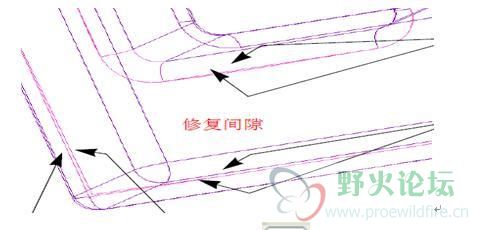

b. 修复间隙
b.1单击“修复工具栏上的 >“添加到线框” (Add to Wireframe)。
b.2单击“修复工具栏上的 “修复” (Repair)
b.3单击 。间隙被封闭。



（2）.使用修改模式
使用PRO/ENGINEER IDD的修改模式下操作：
a.对齐曲面以确保一致。


c.  修改曲面以使其与模型面组相符

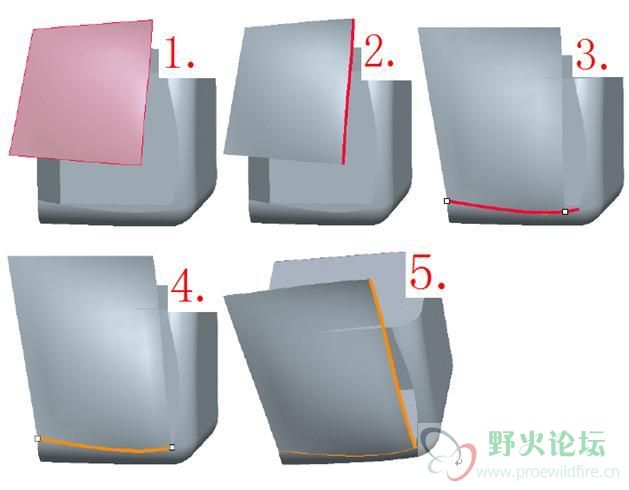

如下图所示 移动曲面顶点到合理的位置。



3）.使用特征化模式
a．修复缺失面

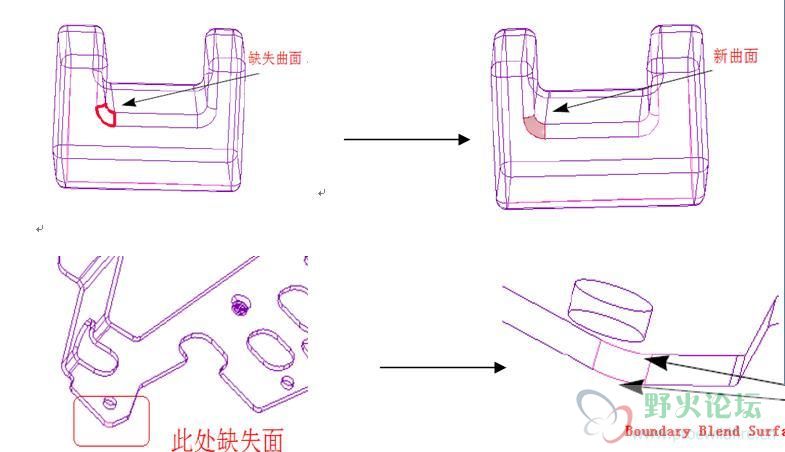

间隙被封闭后，必须添加缺失的曲面。使用“边界混合” (Boundary Blend)工具在参照图元之间创建边界混合曲
a.1 进入特征模式      a.2  “边界混合曲面”(Boundary Blend Surface)

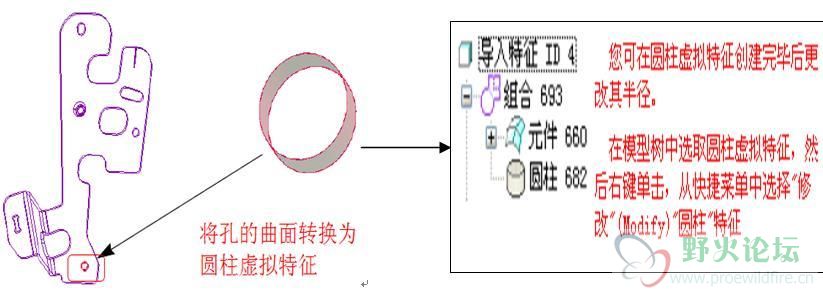

b.将曲面转换为圆柱虚拟特征
您可在圆柱虚拟特征创建完毕后更改其半径。在模型树中选取圆柱虚拟特征，然后右键单击，从快捷菜单中选择“修改”(Modify)“圆柱”特征

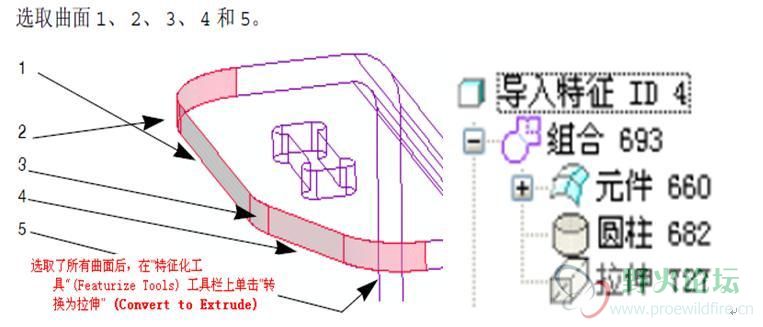

c.将曲面转换为拉伸虚拟特征


三.破面修复完成，实体化模型

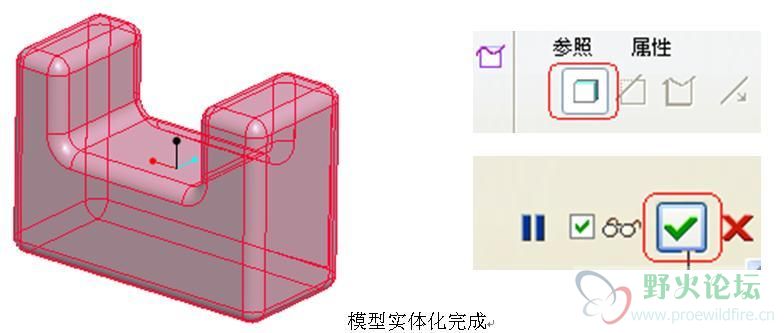

1.选取所有的面组，编辑>实体化模型/如下图所示。
