直齿轮参数化建模，更改参数即可再生！

tianya1988218

网上的那些齿轮往往更改参数后会出现错误，不能生成。我这个经过反复再生可以再生成功！方法很简单。。。

齿轮下载地址：http://ishare.iask.sina.com.cn/f/5491157.html

做标准齿轮需要非常认真，很苦难
方法如下：
齿轮的一些标准参数和关系
z  齿数
m   模数
alpha   压力角
da  齿顶圆直径
d   分度圆直径
df  齿根圆直径
db  基圆直径
ha  齿顶高
hf  齿根高
b    齿轮宽（厚）
hax  齿顶高系数
cx   顶隙系数


基本关系
d=m*z
da=d+2*hax*m
df=d-2*(hax+cx)*m
db=d*cos(alpha)

或
d=m*z
ha=hax*m
hf=(hax+cx)*m
da=d+2*ha
df=d-2*hf
db=d*cos(alpha)

圆的直径与各个基本圆的关系
sd0=da
sd1=d
sd2=df
sd3=db

后加的关系
p15=z（第一方向的阵列数目为齿数）***



d26 = 360/z  阵列角度

渐开线到的圆角要设定关系！！！
倒圆角关系添加（此步必须要，否则再生肯定失败啊）
if hax<1
sd0=0.46*m
endif
if hax>=1
sd0=0.38*m
endif

（sd0为倒圆角半径）


PRO/E中渐开线坐标方程（圆柱坐标系）
a=180/pi
ta=t*sqrt((da/db)^2-1)
r=0.5*db*sqrt(1+ta^2)
theta=ta*a-atan(ta)
z=0


PRO/E中渐开线坐标方程（笛卡尔坐标系）
r=db/2
theta=t*45
x=r*cos(theta)+r*sin(theta)*theta*pi/180
y=r*sin(theta)-r*cos(theta)*theta*pi/180
z=0

[ 本帖最后由 tianya1988218 于 2009-7-31 16:11 编辑 ]

tianya1988218

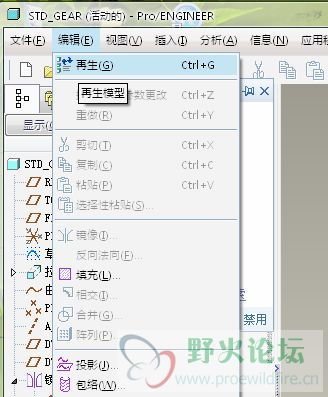

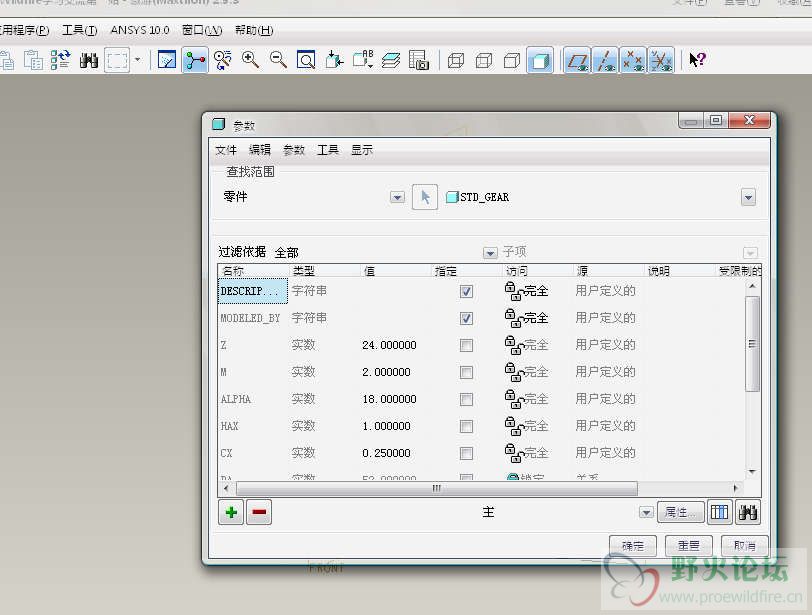

选择工具里的参数，随意更改这些参数模数m，齿数z，压力角alpha，齿轮宽b的值，在选择编辑中的再生（如图），都可重新生成~！

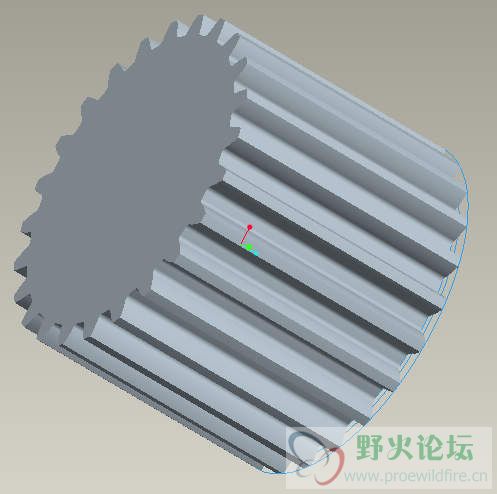

再生成功啊！！哈哈
