凸轮的画法

ouyangxp · 发表于 2009-7-24 09:16

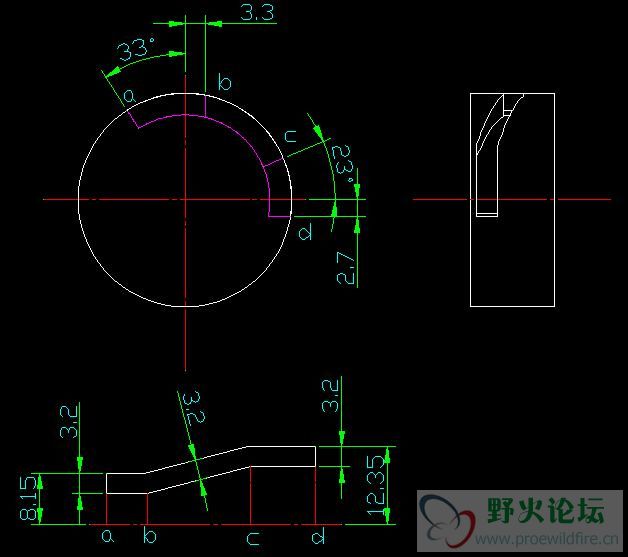

如图的凸轮怎么画呀，头痛！帮忙帮忙，谢谢！！！

hidenbo · 发表于 2009-7-24 10:43

我幫你畫了一個,可是要怎樣發圖給你啊,在你這裡不能上傳文件啊,發郵件給你吧,告訴我你的郵箱.

[ 本帖最后由 hidenbo 于 2009-7-24 10:47 编辑 ]

ouyangxp · 发表于 2009-7-24 13:31

ouyangxp · 发表于 2009-7-24 18:16

晕死，没有人出手？

飞蛾 · 发表于 2009-7-25 13:16

再想一下。

[ 本帖最后由飞蛾于 2009-7-25 15:40 编辑 ]

sdwhwzy · 发表于 2009-7-25 13:33

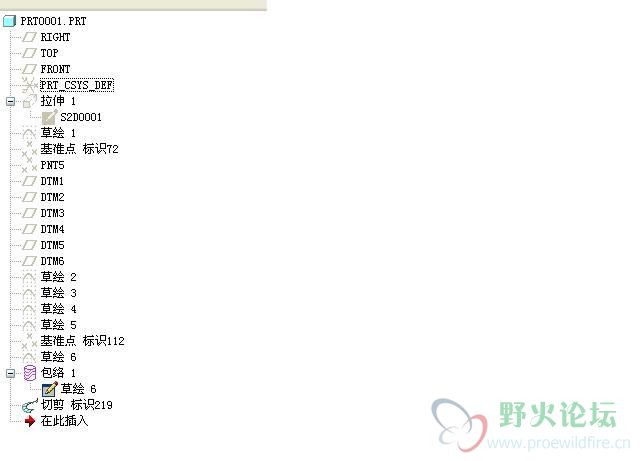

1、将abcd几点在毛坯上的位置确定好
2、建立辅助平面，可取凸轮处的毛坯切平面
3、将abcd点投影到此平面
4、在此平面上按要求绘凸轮的扫描线（直线用小圆角过渡一下）
5、将辅助平面上的扫描线包络在毛坯外圆上

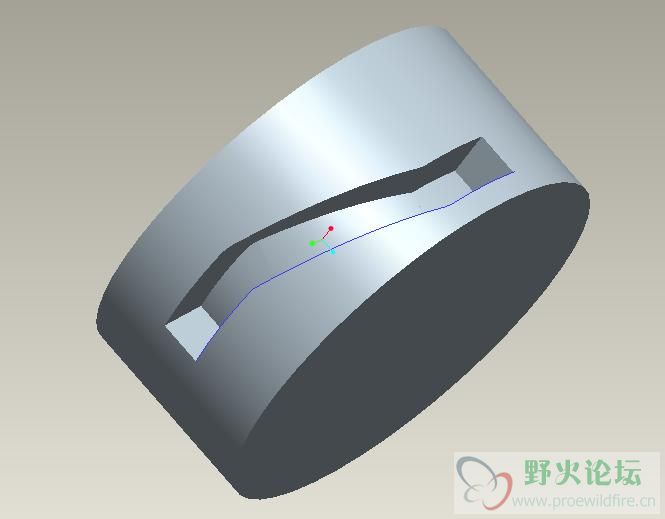

6、用切口扫描完成

sdwhwzy · 发表于 2009-7-25 13:37

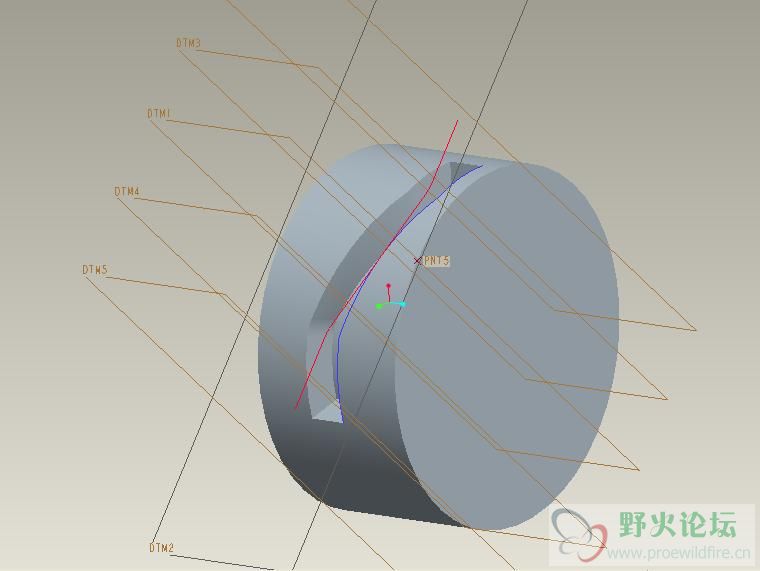

辅助平面

yun0336wu · 发表于 2009-7-25 14:22

5＃的画法很棒！

飞蛾 · 发表于 2009-7-25 15:09

lz下面张图表示的是凸轮边距中心的距离,对吗?

[ 本帖最后由飞蛾于 2009-7-25 20:54 编辑 ]

proengineer2001 · 发表于 2009-7-25 17:18

用关系式可以的。
