这种形状的螺纹怎么画？

XHC515 · 发表于 2009-7-17 09:31

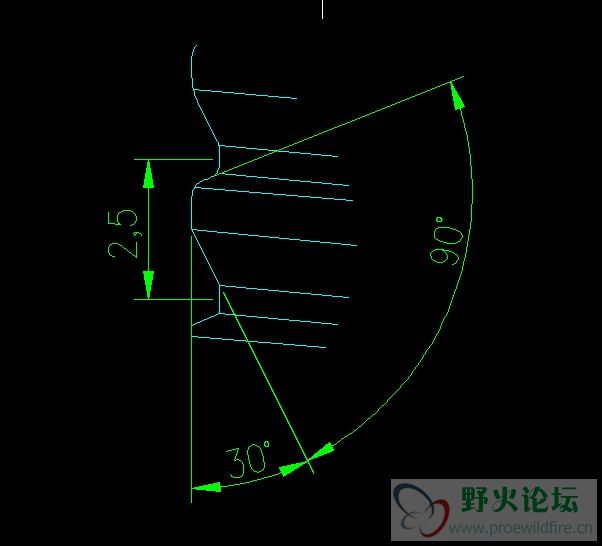

这种形状的螺纹怎么画？

XY226688521 · 发表于 2009-7-17 10:49

好像是梯形螺纹啊

bachsz · 发表于 2009-7-17 11:25

非标螺纹。螺距2.5.与一般螺纹没有区别呀。扫描截面的做法按上图做就行了（R角，30度，90度一定在扫描截面的草绘图上表达出来）。

59412355 · 发表于 2009-7-17 11:31

简单的不能再简单了

pingguo · 发表于 2009-7-18 14:36

一样选择螺旋扫描，定义扫描路径，截面就按照你上面的截面来标就OK了

信念 · 发表于 2009-7-19 09:48

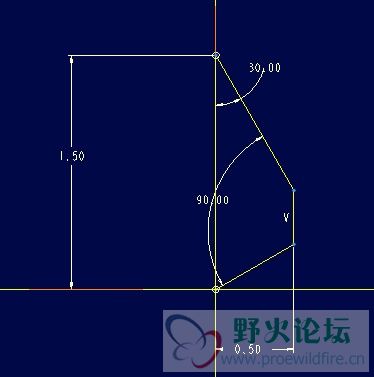

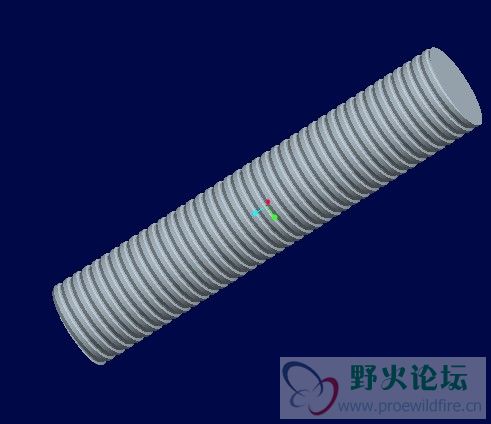

我按要求用3.0画了个
传上来给你看看
prt在压缩文件里(在PROE打开后，按第4个附件把箭头拉到模型树尾部，便可查看结果)

[ 本帖最后由信念于 2009-7-19 09:57 编辑 ]

lhapp · 发表于 2009-7-19 09:53

直接使用螺旋扫面

fangyouqiang · 发表于 2009-7-19 10:56

学习

YVHKRIU · 发表于 2009-7-19 15:18

好像是锯齿形的，应该是有国家标准的，好画的。

yun0336wu · 发表于 2009-7-19 16:16

按照画螺纹的常规画法就是了。

　　楼主特别在此一问，莫不成“另有隐情”？

　　倘有，还请补充道来……！
