    • 野火论坛»首页 › ProE 论坛（Pro/Engineer Wildfire 学习交流论坛） › Pro/E 零件建模 › 急! 这处模型怎么建(更新)?
    返回列表 发新帖
    查看: 5532|回复: 9

    [已解决] 急! 这处模型怎么建(更新)?

      [复制链接]
    sezjq

    14

    主题

    46

    回帖

    2

    威望

    助工

    积分
    69
    发表于 2008-3-16 10:01 | 显示全部楼层 |阅读模式

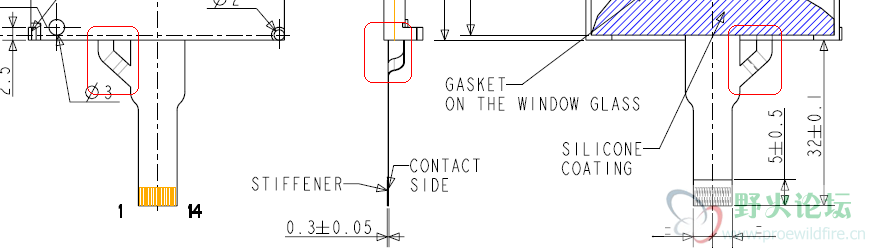

    这是一个FPC连接器,本人太菜!红色区域的那部分不知用什么工具来建具,试过"扫描.伸出项",做不出来!
    急!请高手帮忙讲解,能提供示例最好.

    由衷的感谢了!!

    编辑:

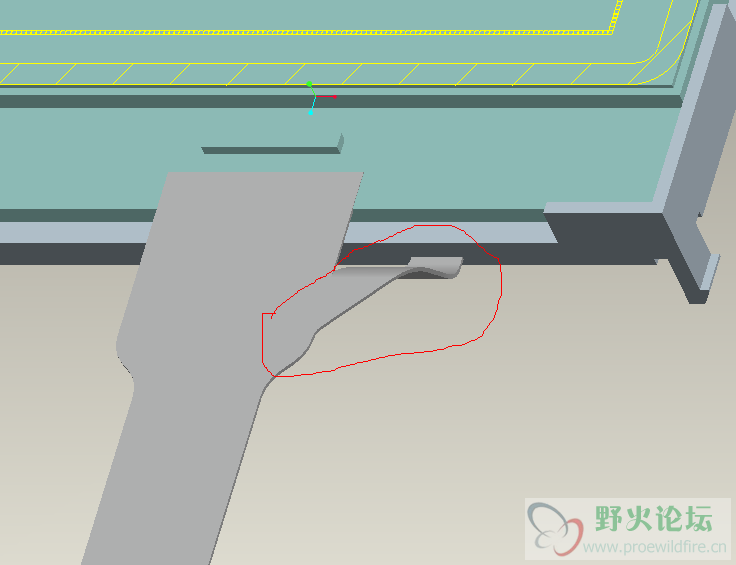

    用拉伸+去除材料的方法做了出来,但还是不太正确!
    求最简单建模方法(见新图).

    [ 本帖最后由 sezjq 于 2008-3-16 14:35 编辑 ]

    红色区域内的部分

    红色区域内的部分

    求最简单建模方法

    求最简单建模方法
    回复

    使用道具 举报

    野火

    1280

    主题

    4万

    回帖

    900

    威望

    管理员

    积分
    47473

    社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2008-3-16 10:15 | 显示全部楼层
    中间的试图和两边投影关系看不大明白，单看两边试图的话你可以用扫描

    画出那段弯曲形状的中心线，扫描时选择合并终点
    努力，认真解答网友的每一个问题，共同学习，一起进步！  请勿发论坛消息求助。
    回复 顶 踩

    使用道具 举报

    secondangle

    43

    主题

    748

    回帖

    106

    威望

    讲师

    积分
    1093

    热心助人勋章斑竹勋章

    QQ
    发表于 2008-3-16 10:28 | 显示全部楼层
    答案跟版主一样
    回复 顶 踩

    使用道具 举报

    sezjq

    14

    主题

    46

    回帖

    2

    威望

    助工

    积分
    69
     楼主| 发表于 2008-3-16 10:34 | 显示全部楼层
    原帖由 野火 于 2008-3-16 10:15 发表
    中间的试图和两边投影关系看不大明白，单看两边试图的话你可以用扫描

    画出那段弯曲形状的中心线，扫描时选择合并终点


    老大,还是不懂啊!
    总感觉要画两个面(正,侧)线图形,然后再设置一个厚度,可不知道怎么个步骤啊!
    回复 顶 踩

    使用道具 举报

    sezjq

    14

    主题

    46

    回帖

    2

    威望

    助工

    积分
    69
     楼主| 发表于 2008-3-16 14:36 | 显示全部楼层
    顶!帮忙啊!这个问题困扰俺很久了!
    回复 顶 踩

    使用道具 举报

    野火

    1280

    主题

    4万

    回帖

    900

    威望

    管理员

    积分
    47473

    社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2008-3-16 15:07 | 显示全部楼层
    不规则，我也不会
    回复 顶 踩

    使用道具 举报

    楚风随行

    86

    主题

    409

    回帖

    7

    威望

    实习生

    积分
    552
    发表于 2008-3-16 19:49 | 显示全部楼层
    普通的拉伸截面后再修剪外轮廓难道不行吗？
    回复 顶 踩

    使用道具 举报

    水晶冰洛

    1

    主题

    56

    回帖

    0

    威望

    助工

    积分
    62
    发表于 2008-3-16 21:13 | 显示全部楼层
    用钣金模块中的法兰下就可以画出来

    评分

    参与人数 1金钱 +2 收起 理由
    野火 + 2 热心助人

    查看全部评分

    回复 顶 踩

    使用道具 举报

    wyw9898

    110

    主题

    1152

    回帖

    255

    威望

    VIP(贵宾)

    积分
    2046

    优秀斑竹勋章热心助人勋章宣传大使勋章斑竹勋章希望之星勋章
    发表于 2008-3-16 21:29 | 显示全部楼层

    回复 楼主 的帖子

    是啊，看样子是个钣金件，使用草绘创建平整壁就可以
    回复 顶 踩

    使用道具 举报

    sezjq

    14

    主题

    46

    回帖

    2

    威望

    助工

    积分
    69
     楼主| 发表于 2008-3-21 17:32 | 显示全部楼层

    已解决!

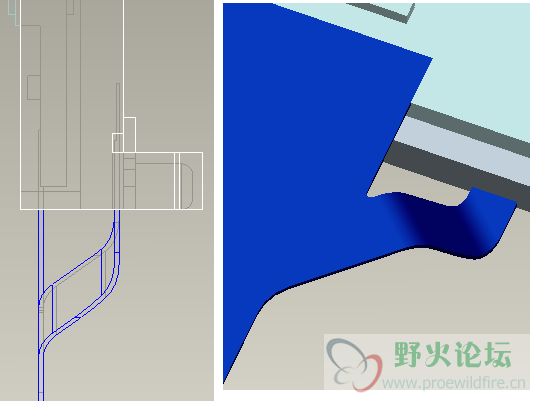

    终于知道该怎么做了,其实用扫描 + 拉伸就可以完成,但要创建好基准视图和轴.

    评分

    参与人数 1威望 +1 收起 理由
    野火 + 1 不错, 继续努力!

    查看全部评分

    回复 顶 踩
