各位大侠请帮我看一下这个零件该如何画

dinocwl · 发表于 2009-6-27 13:54

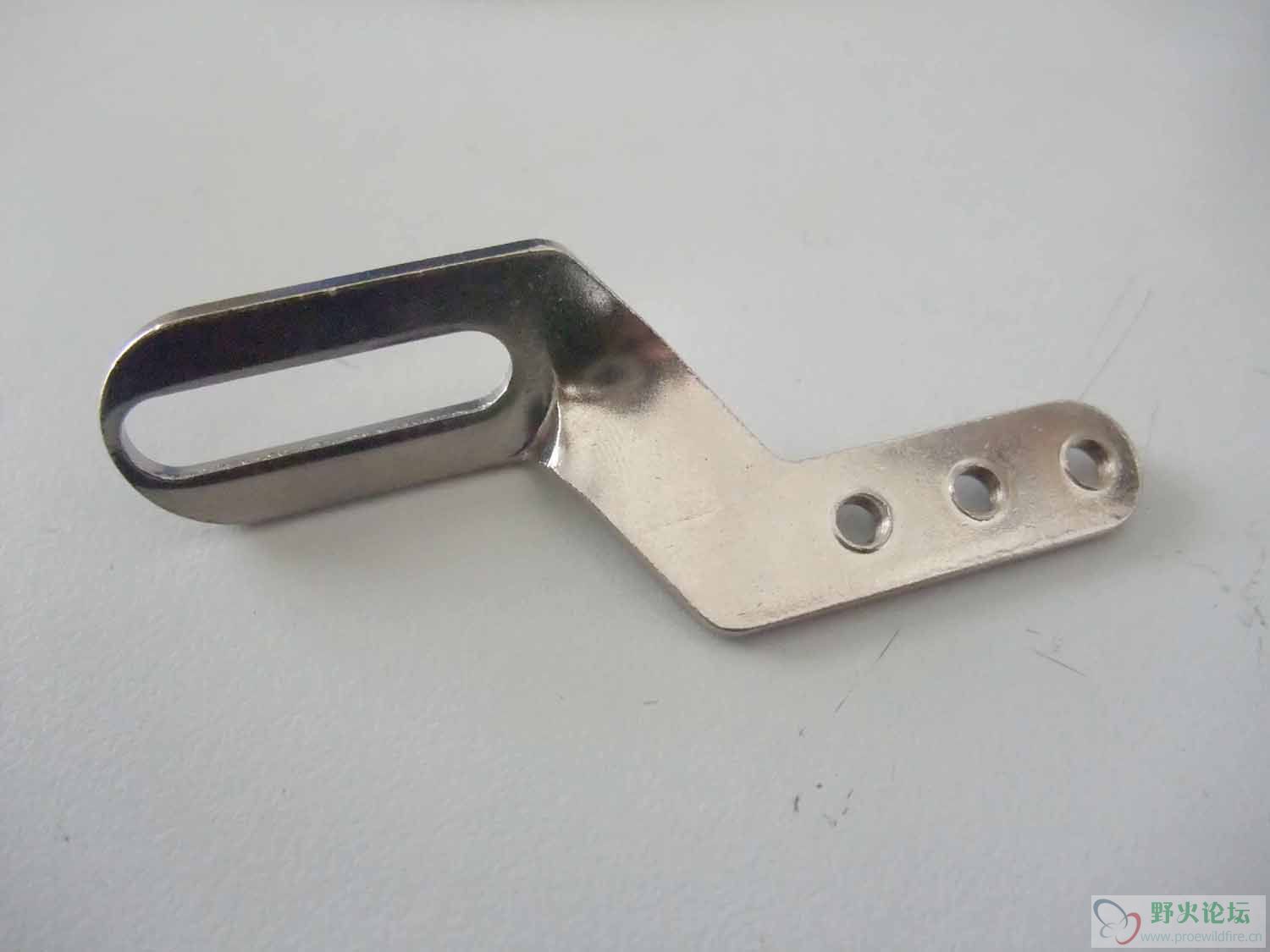

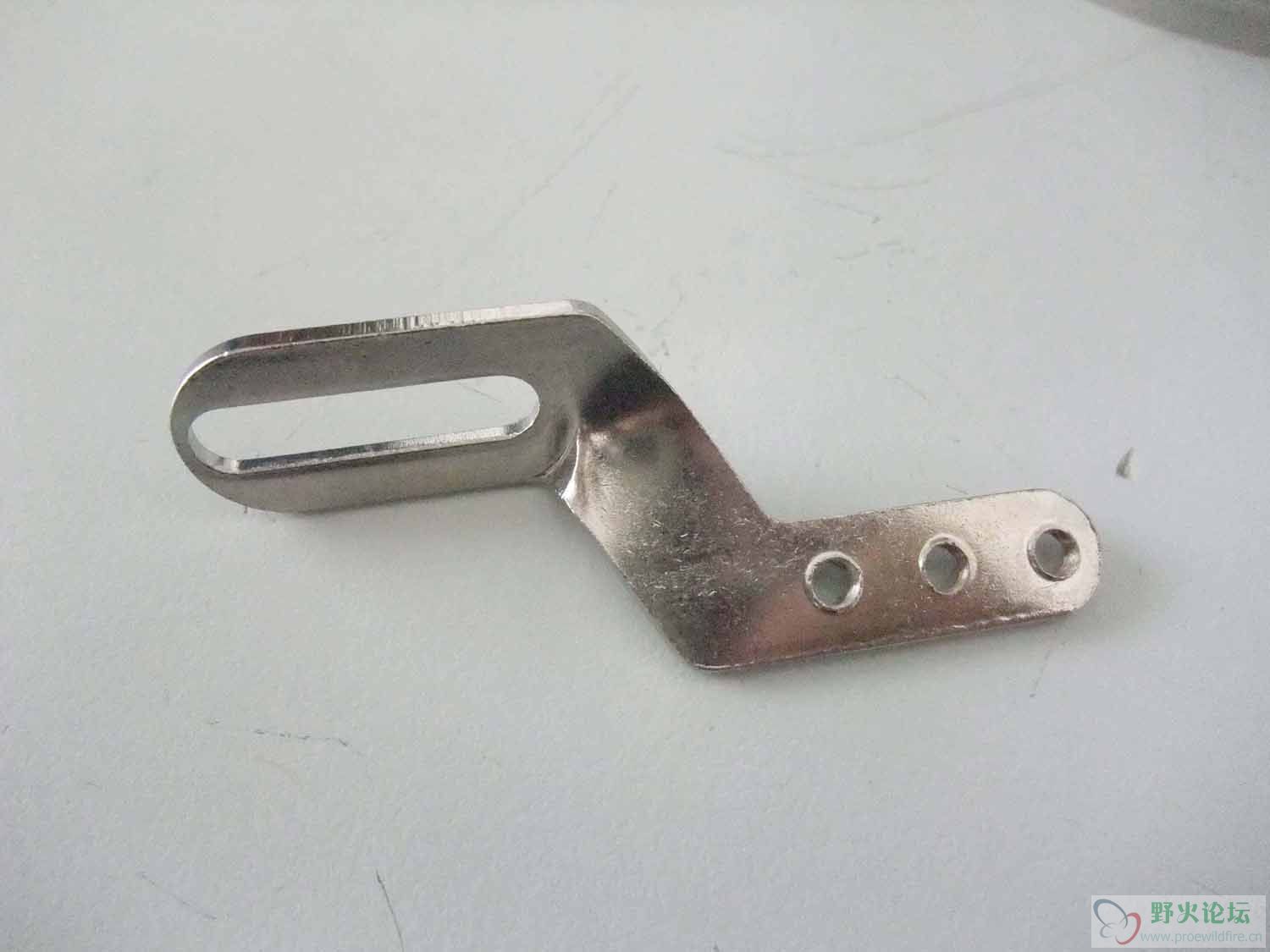

各位大侠请帮我看一下这个零件该如何画,画好后我要做其展开图尺寸，跪谢大家！！

svd-s · 发表于 2009-6-27 14:44

沒見過。不知道怎麼下手。等待高手出招

xuzhang654321 · 发表于 2009-6-27 19:49

还是看不清楚试什么样的
图片表达不清楚

iampopdeng · 发表于 2009-6-27 22:20

没必要非要画好再展开，这样也不很准确，还浪费时间。
成型部分有一长圆孔，对尺寸要求肯定低，
长度方向上尺寸应该没有变化，很容易画出展开图的。

[ 本帖最后由 iampopdeng 于 2009-6-28 08:07 编辑 ]

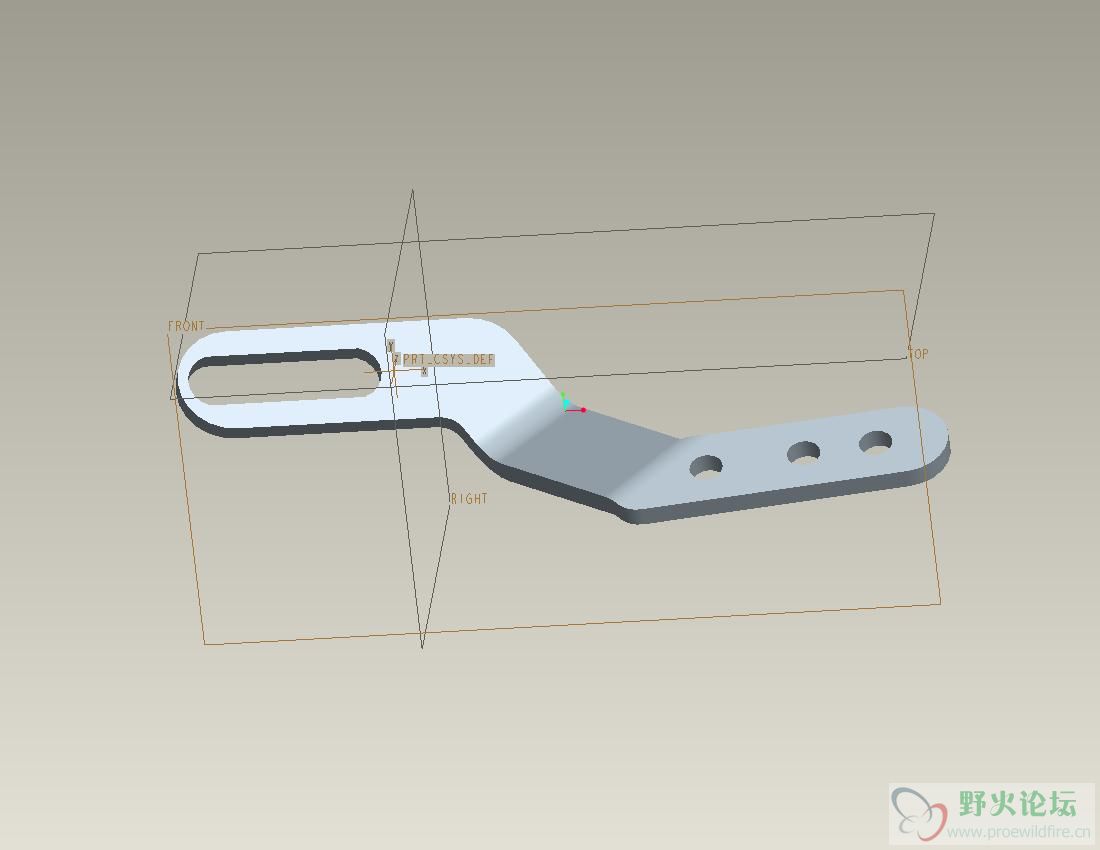

XY226688521 · 发表于 2009-6-28 09:47

用钣金好做一些

XY226688521 · 发表于 2009-6-28 10:13

XY226688521 · 发表于 2009-6-28 10:18

dinocwl · 发表于 2009-6-29 07:56

他好像是压出来的，并不是直接折出来的

dinocwl · 发表于 2009-6-29 08:00

嗯，不像，我要的不是这个样子，他这个零件不是直接折出来的，好像是冲压的，但我没去过加工厂，所以不晓得他们具体是怎么做出来的，怎么画都画不出来

dinocwl · 发表于 2009-6-29 08:01

嗯，但是我现在连他的形状都画不出来，转折的那里不晓得怎么画
