在齿轮的工程图应该怎么画？

tianmeng1314 · 发表于 2009-5-19 17:01

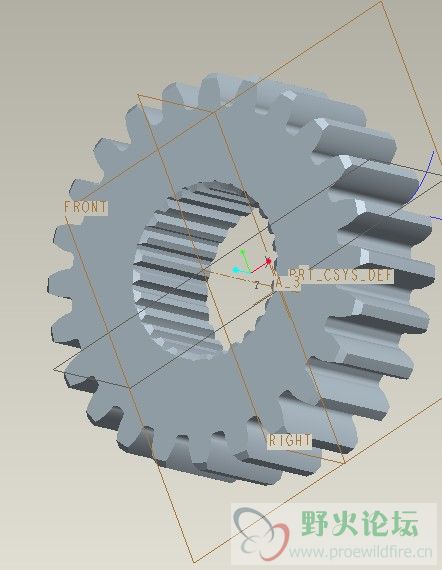

齿数Z=24，模数m=5，压力角a=20度，齿顶高系数ha*=1，顶隙系数c*=0.25，da=130 ，df=107.5
2、设计花键参数，Z=28，m=2，da=59, df=540.61, a=30
粗糙度
齿部1.6 其余3.2 倒角6.3
这张图在这论坛有关于用proe的视频教程但是画工程图的的格式和标注具体不知道，请知道的帮帮我，上传一张完整的工程图给我，谢谢！！！

tianmeng1314 · 发表于 2009-5-20 07:29

谢谢诶

andahello · 发表于 2009-10-22 11:23

学习了。

xiao4 · 发表于 2009-10-22 12:20

学习
