请教高手此铲子怎么画

haneyliu · 发表于 2009-5-19 14:45

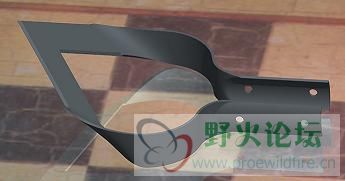

请教高手此铲子怎么画,附件如图,不盛感激!

发到这里供练习，有做出来的奖励！！

[ 本帖最后由 zmorphis 于 2009-5-19 15:50 编辑 ]

haneyliu · 发表于 2009-5-19 15:00

因为pdf文件太大不好上传, 简单说明尺寸,刀口外侧82,内侧71,与平面倾斜40度, 大的折弯半径R45,最高点间距152.4 小的R25,后面打孔部分是R21.5,直的总长68

zmorphis · 发表于 2009-5-19 15:50

视角不是很好，有点不好把握，鼓励练习一下/

andyhuang2008 · 发表于 2009-5-19 16:38

精確尺寸的有點難，要不用造型曲面畫就行。。。

haneyliu · 发表于 2009-5-19 19:48

哪位高手帮忙画画

bfdsjgi · 发表于 2009-5-20 20:26

qzzz113 · 发表于 2009-5-21 10:52

提示: 作者被禁止或删除内容自动屏蔽

李郎 · 发表于 2009-9-27 17:59

共同学习!

ljz0010 · 发表于 2009-9-27 20:22

看看学习学习。

影枫 · 发表于 2009-10-2 14:28

很好的图,有画出来的分享一下哦
