基础扫盲：小孔受力分析的mechanica两种模式举例

iampopdeng

说明：
此贴主要是说明mechanica两种模式的区别用法和到ansys中分析的介绍！所使软件为4.0.第一种为mechanica的基本模式（native mode）
开始：

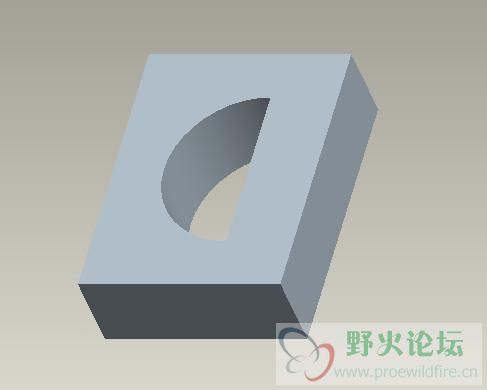

建模

模型下载：
smallhole.prt.rar (43.39 KB, 下载次数: 237)

2009-5-18 14:28 上传

点击文件名下载附件

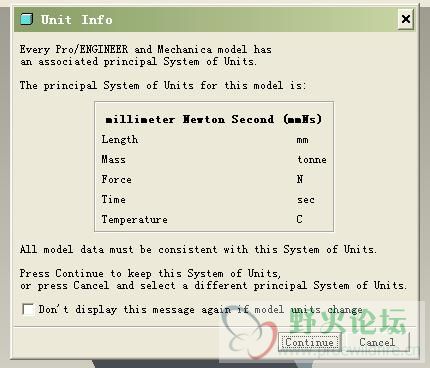

进入mechanica

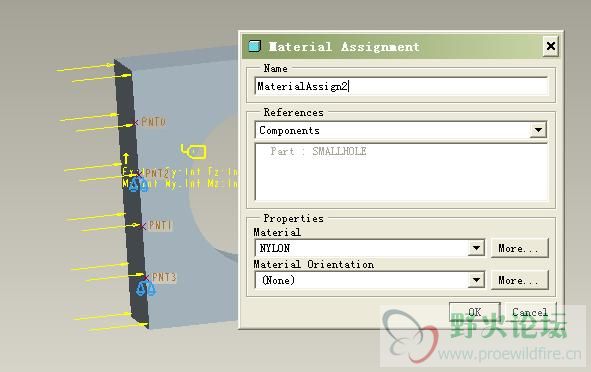

分配材料为尼龙

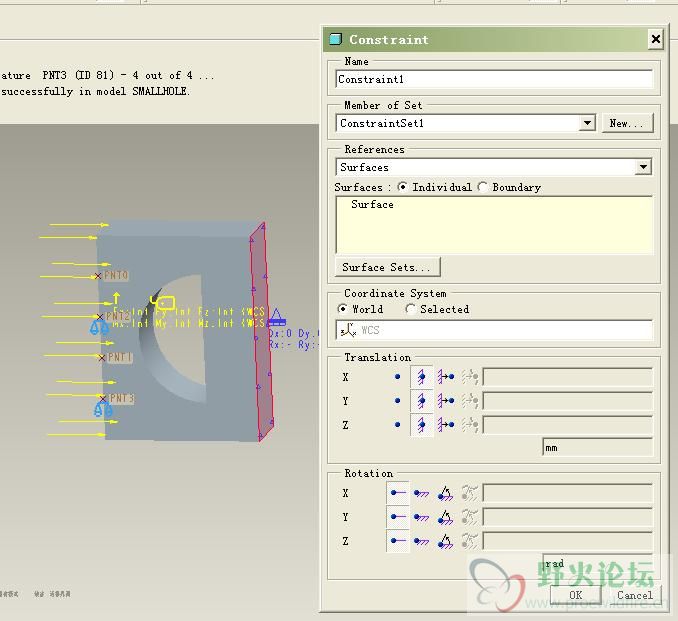

建立约束



[ 本帖最后由 iampopdeng 于 2009-5-18 14:51 编辑 ]

iampopdeng

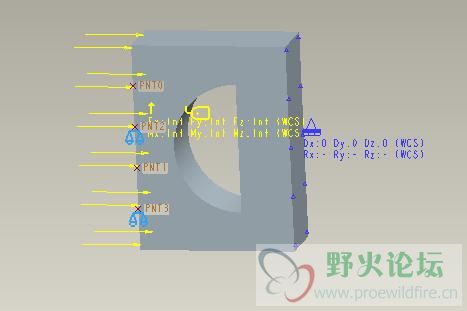

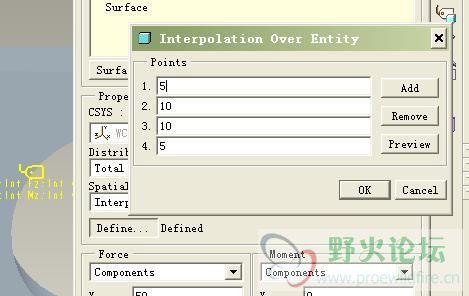

建立四个基准点，比率分别为0.2、0.4、0.6、0.8

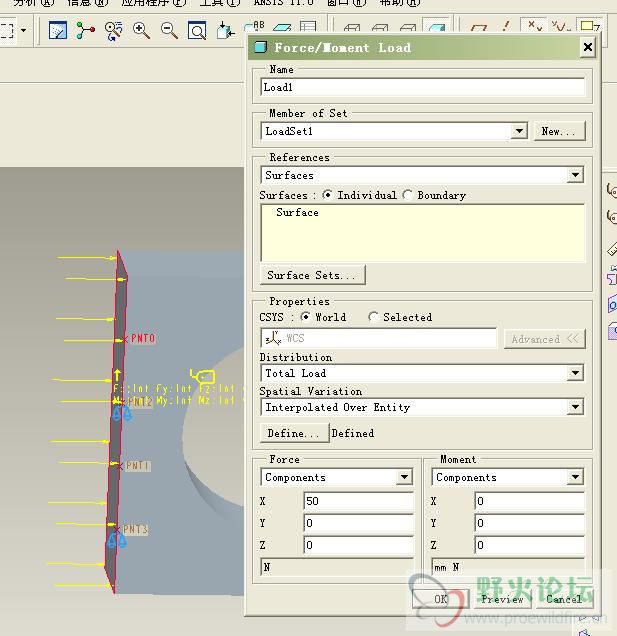

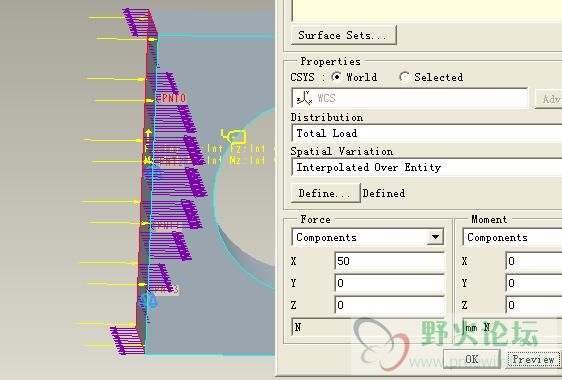

力的设置（为内插方式）

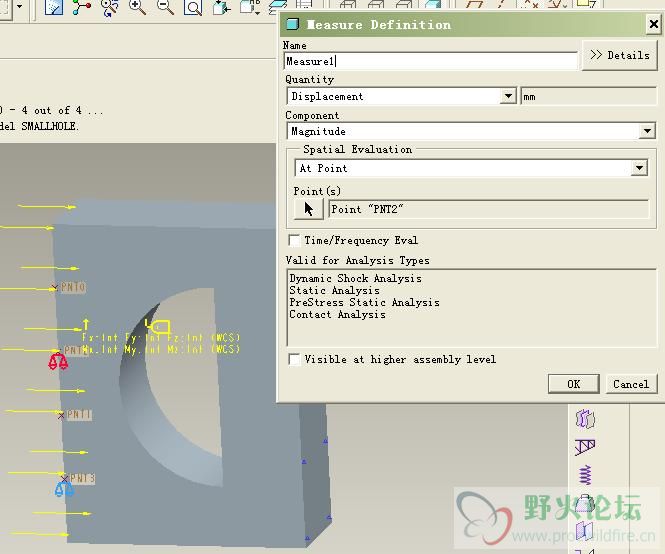

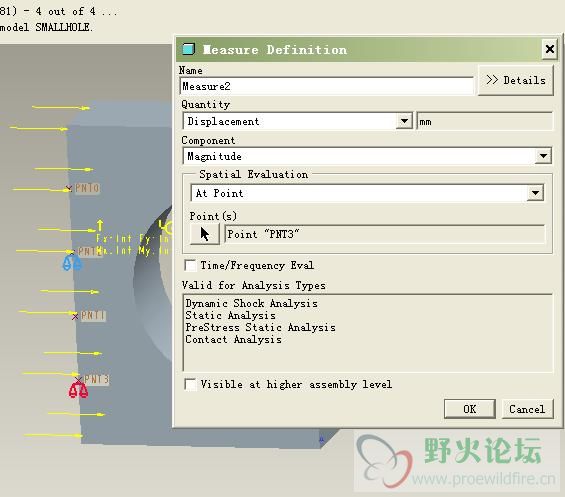

建立测量（主要目的为观察受力后的位移变化）

iampopdeng

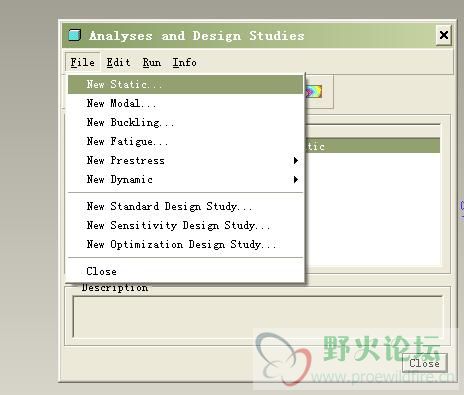

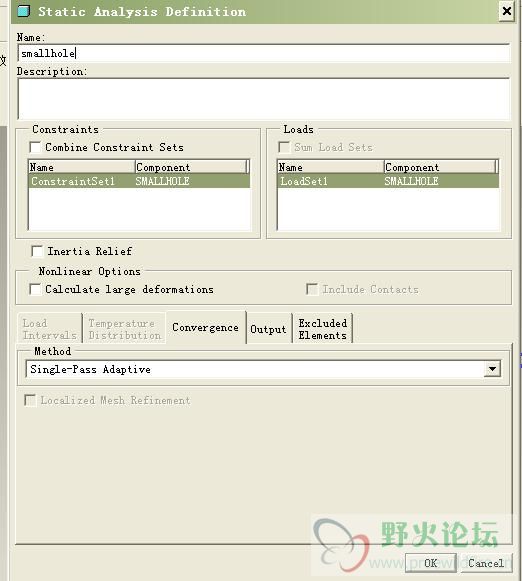

建立静力分析

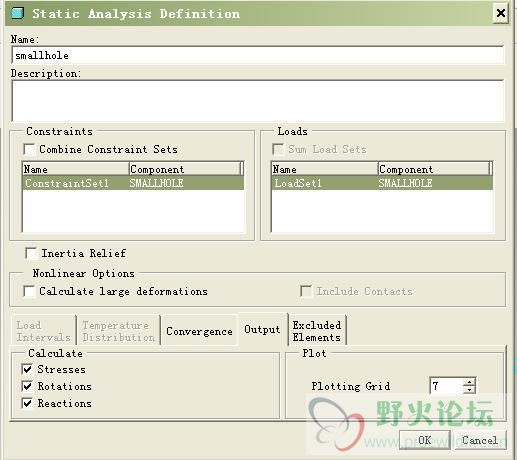

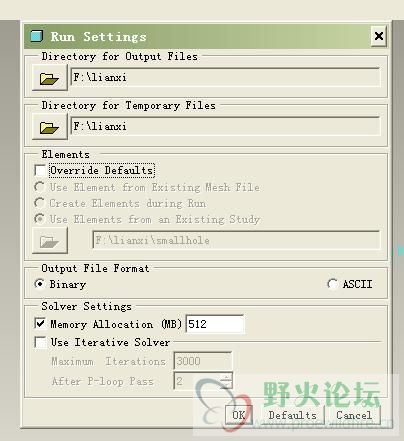

run setting

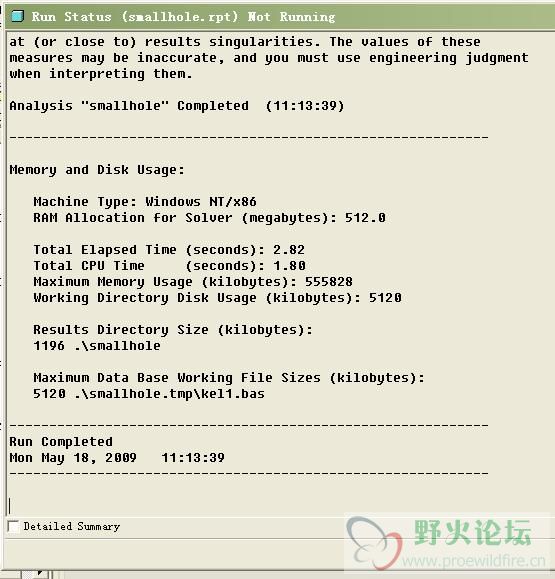

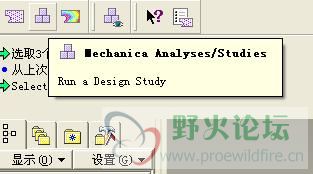

运行分析
过程

iampopdeng

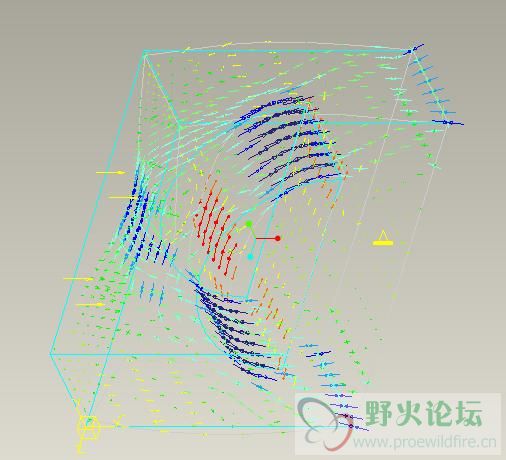

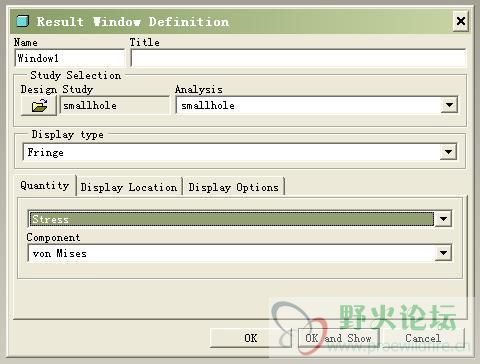

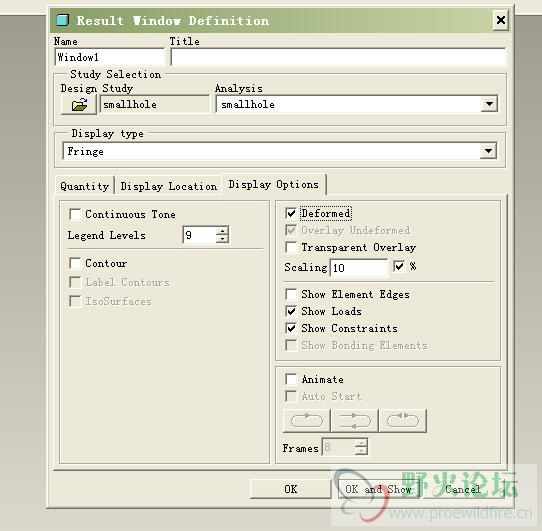

观察结果，选择需要的显示方式

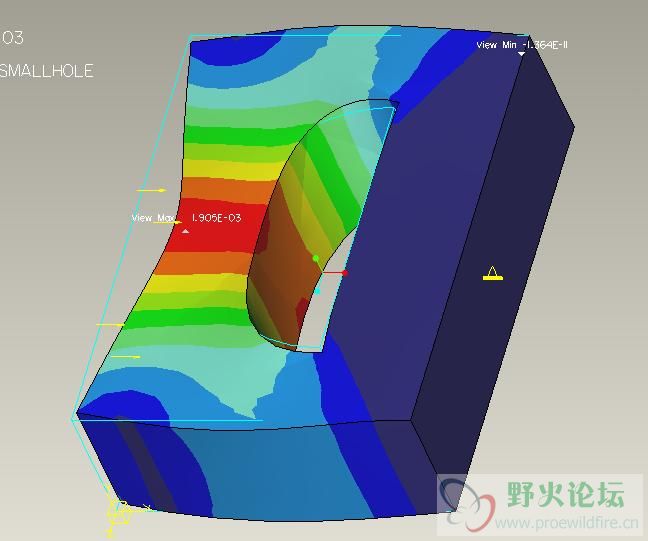

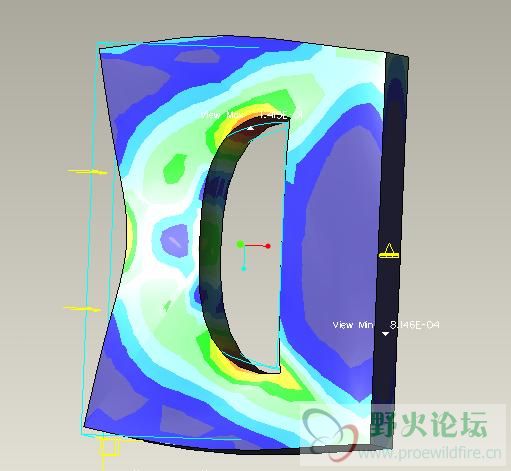

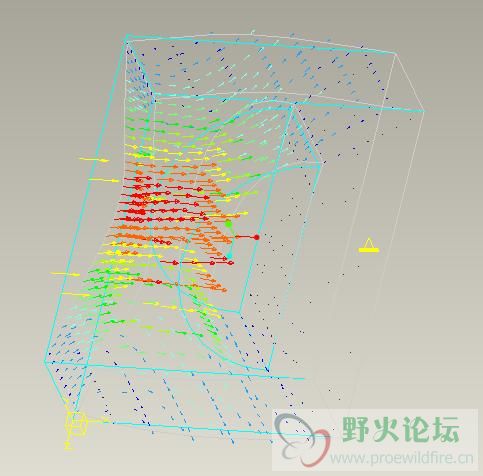

结果




建立的两个测量，结果


[ 本帖最后由 iampopdeng 于 2009-5-18 14:08 编辑 ]

iampopdeng

现在开始是第二种模式（FEM mode）
做完第一个后，可以接着做


由于基本模式中的力的设置不能带到fem模式中，因此需要重新设置，而且不能设置力的插值方式，为图方便将力简单设置

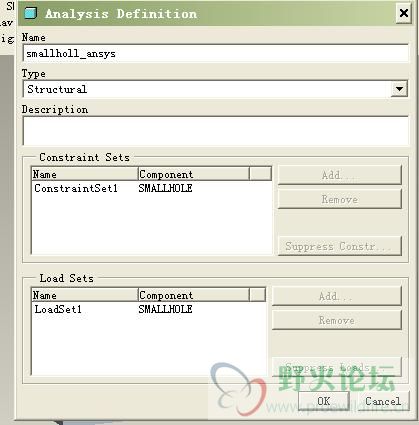

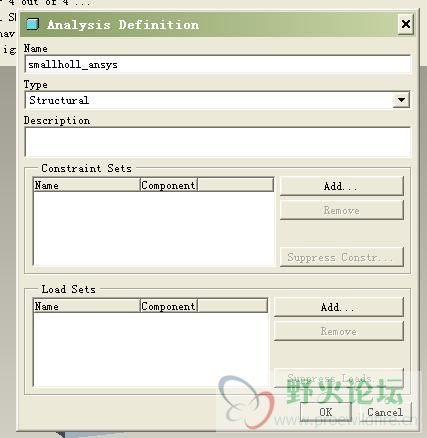

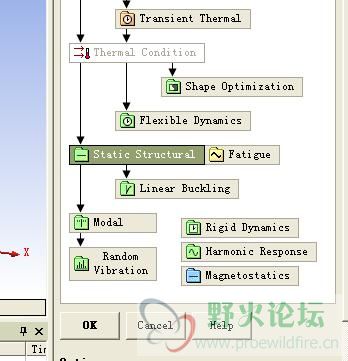

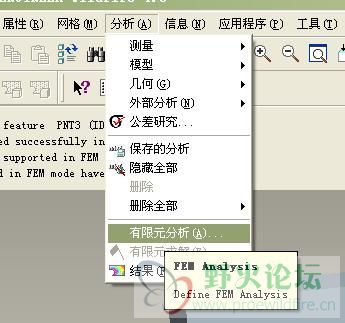

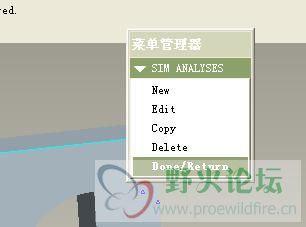

建立有限元分析

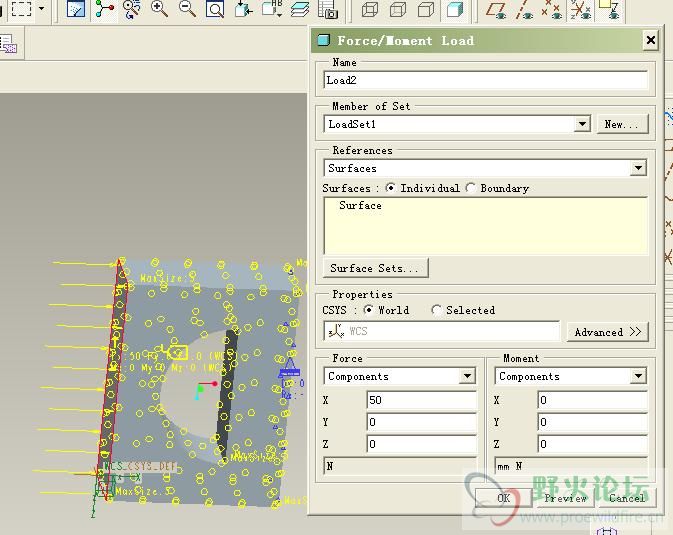

添加力和约束






[ 本帖最后由 iampopdeng 于 2009-5-18 14:32 编辑 ]

iampopdeng

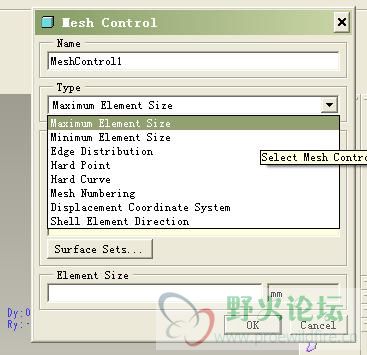

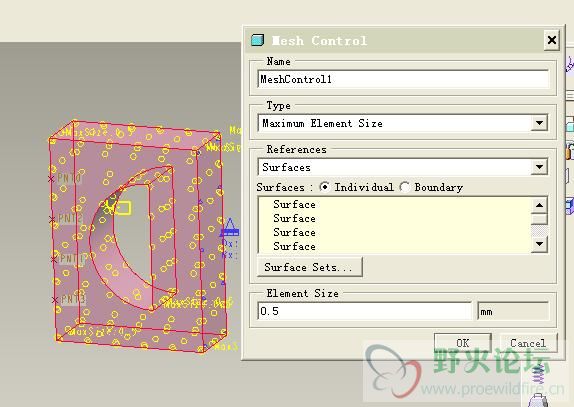

网格控制

各种控制类型，具体不详细的做介绍，有兴趣的可以找本书看看，或者看help。

选择最大单元的方式

单元尺寸设置为5，（0.5比较小时间太长）

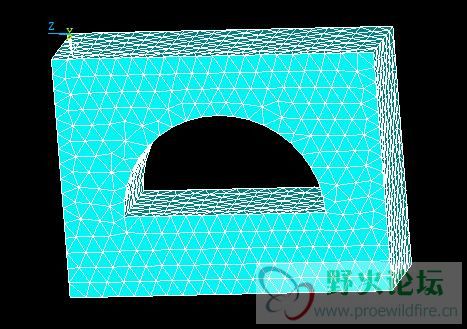

创建有限元网格，选择solid

边界网格的设置，不做详细介绍

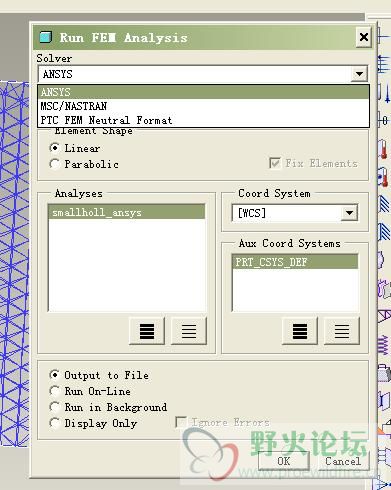

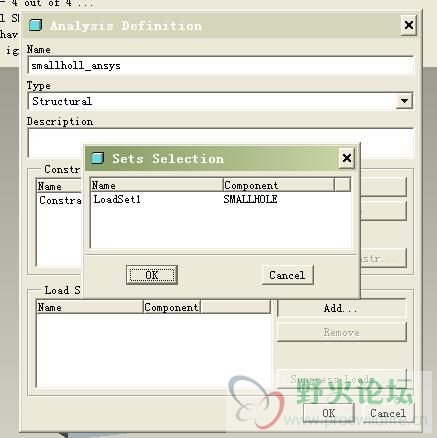

有限元求解，并输出文件，因为要到ansys去求解分析，所以选择ansys

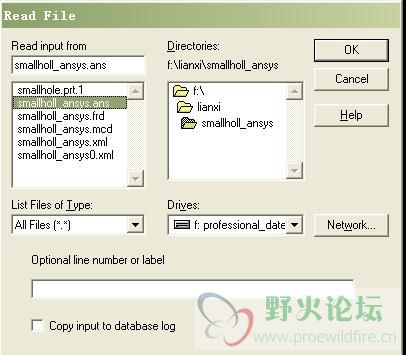

生成的文件后，将后缀为。ans的文件导入ansys


[ 本帖最后由 iampopdeng 于 2009-5-18 13:58 编辑 ]

iampopdeng

进入ansys分析

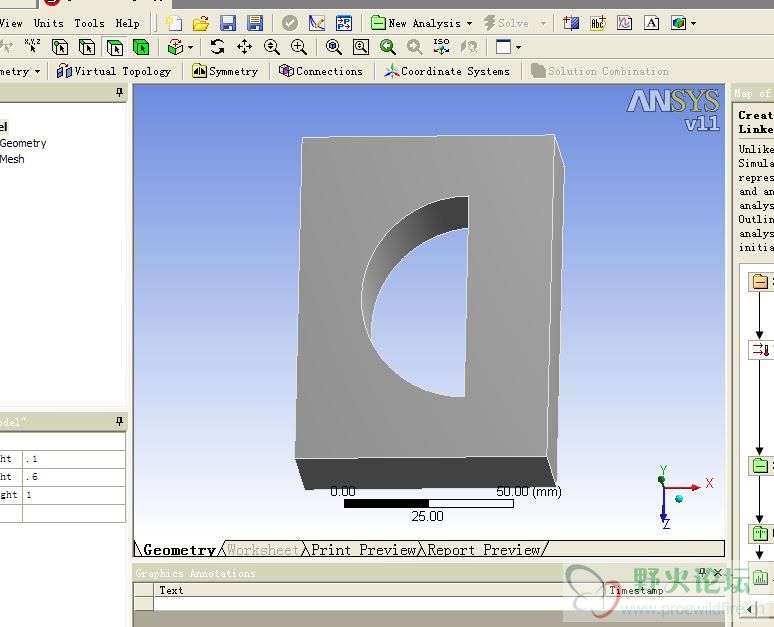

导入part后

选择plot--element

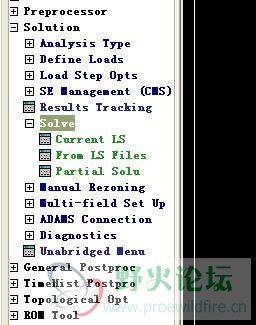

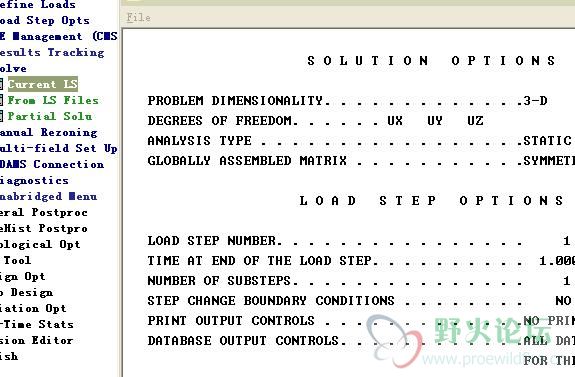

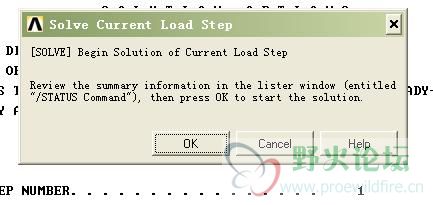

然后求解

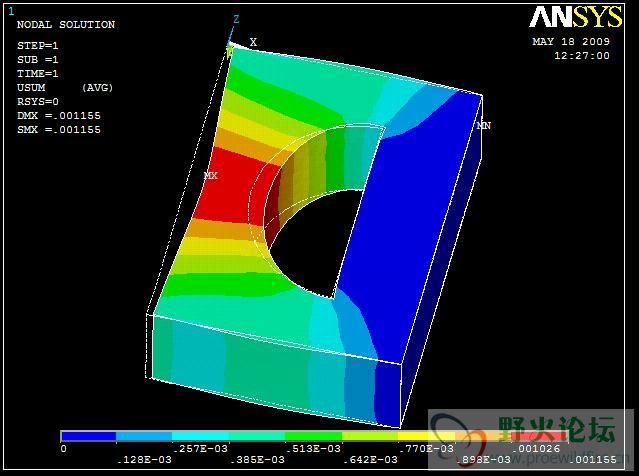

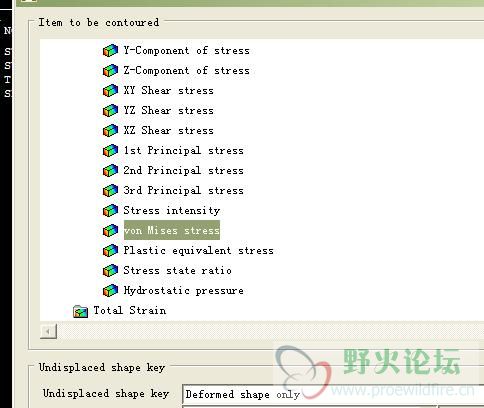

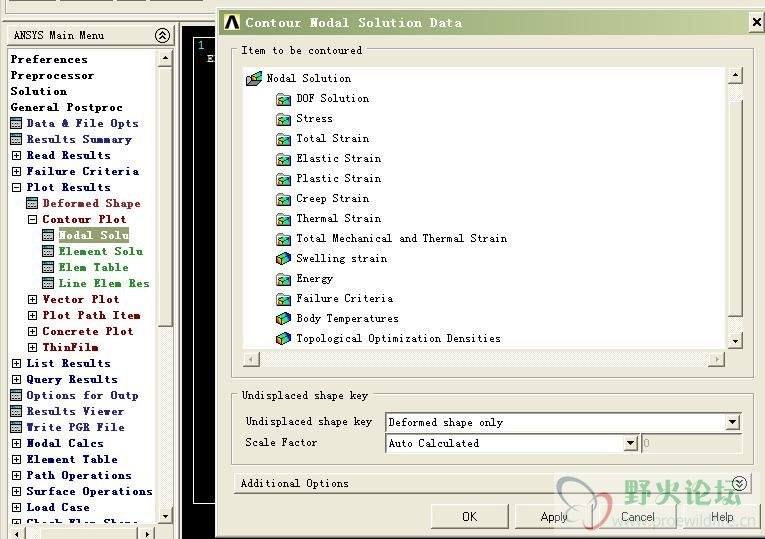

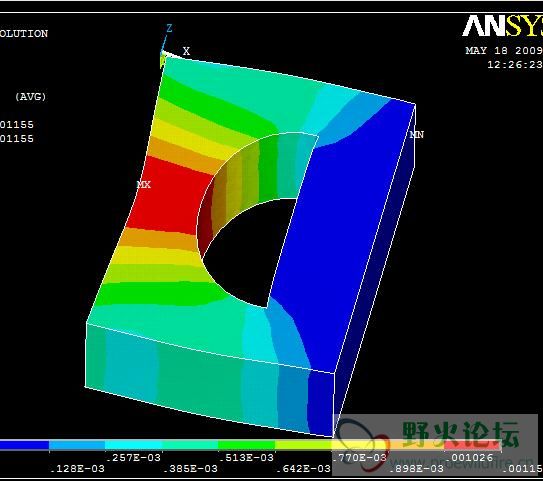

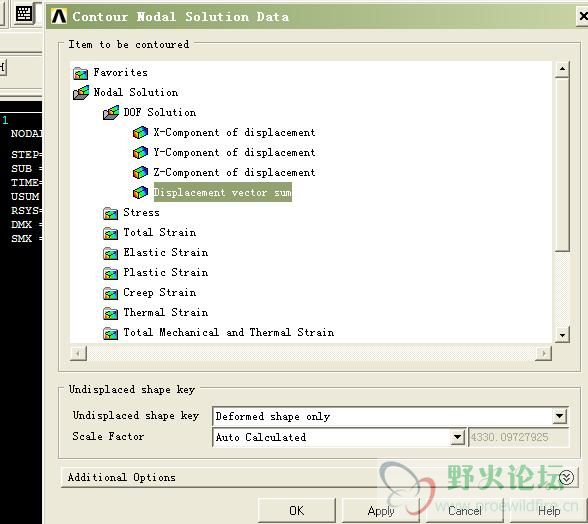

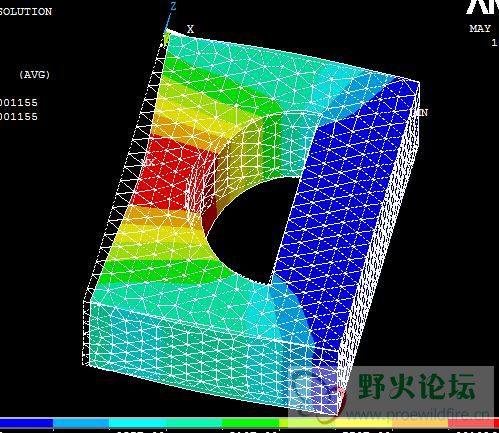

求解完成后，查看结果

iampopdeng

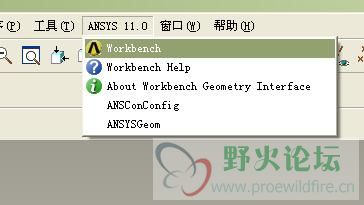

建立模型后，导入workbench

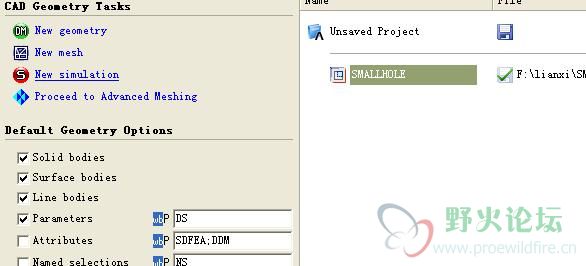

new simulation

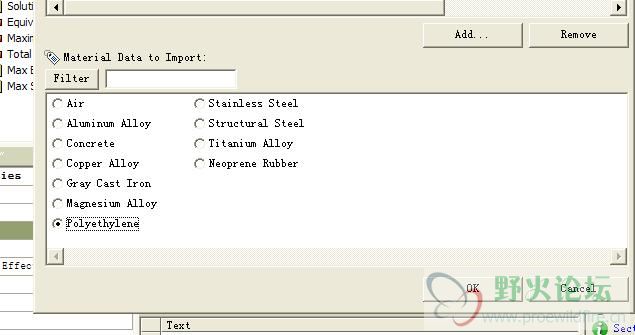

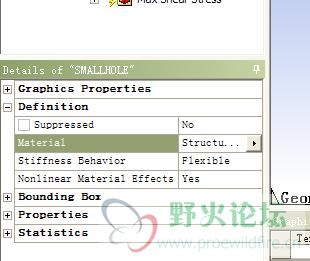

加载材料

由于它自带的材料库没有pvc，凑合选择个聚乙烯

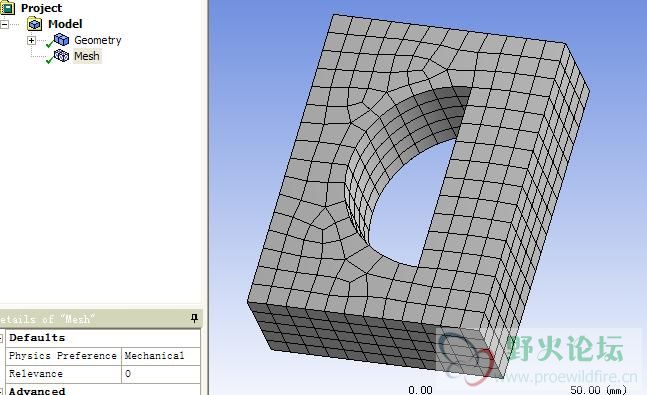

划分网格

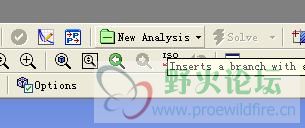

建立静力分析

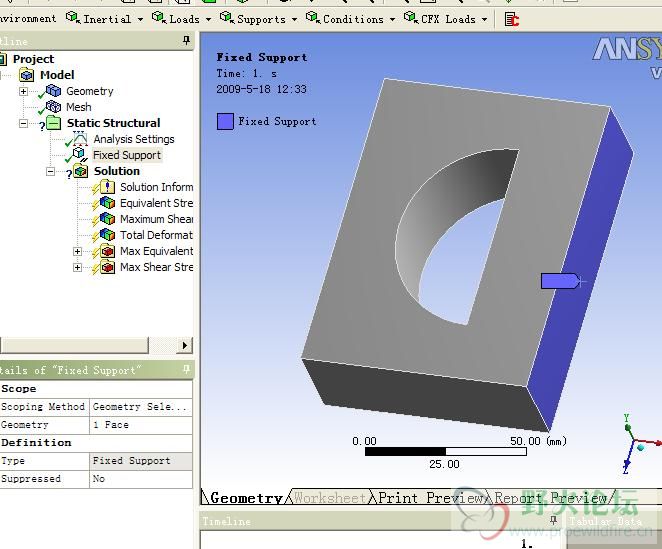

建立约束

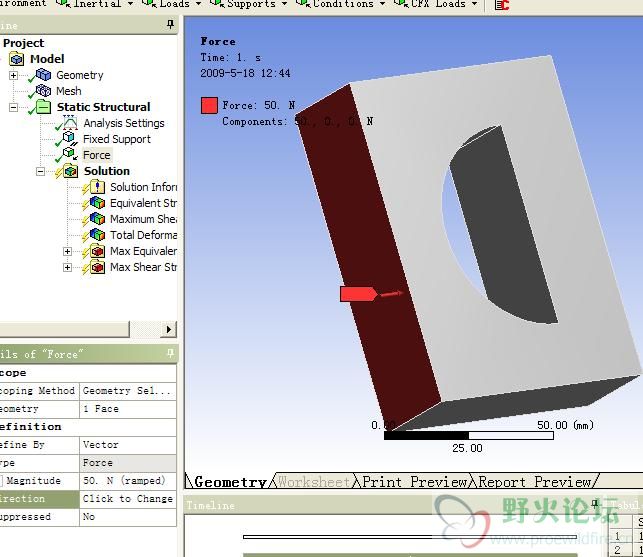

建立力

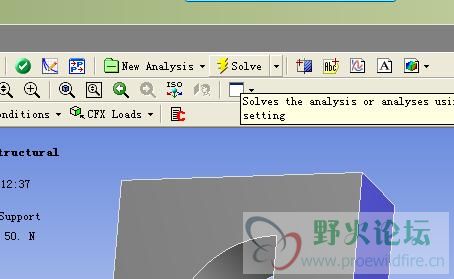

求解

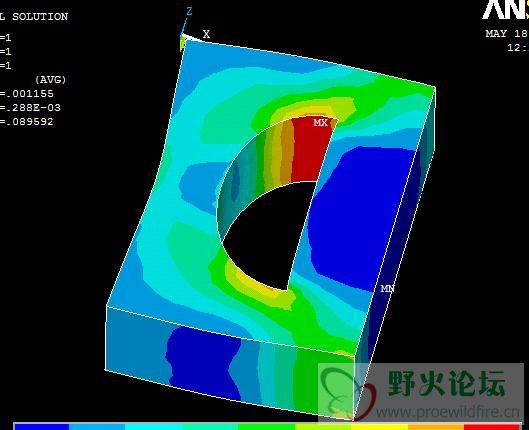

结果

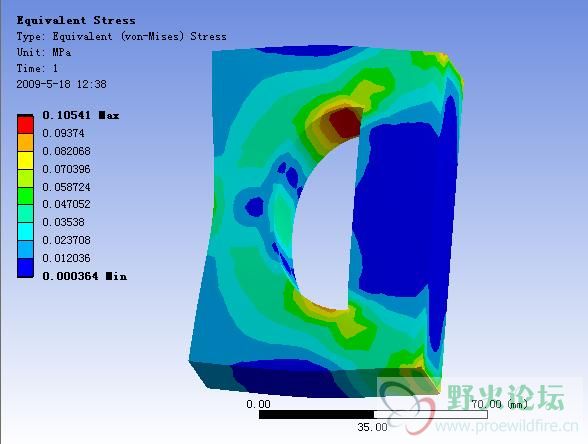

equivalent stress

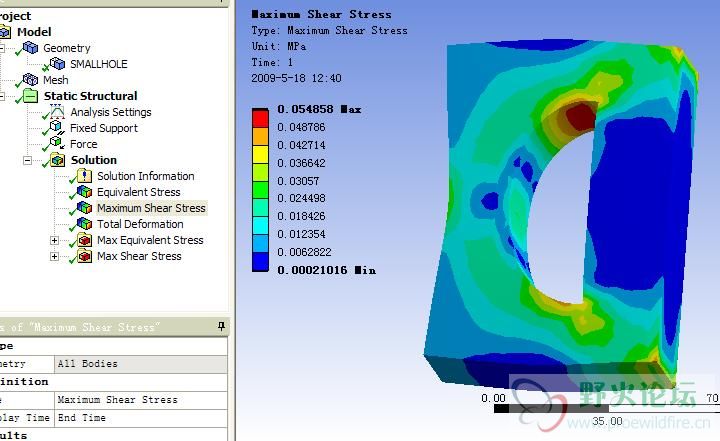

maximum shear stress

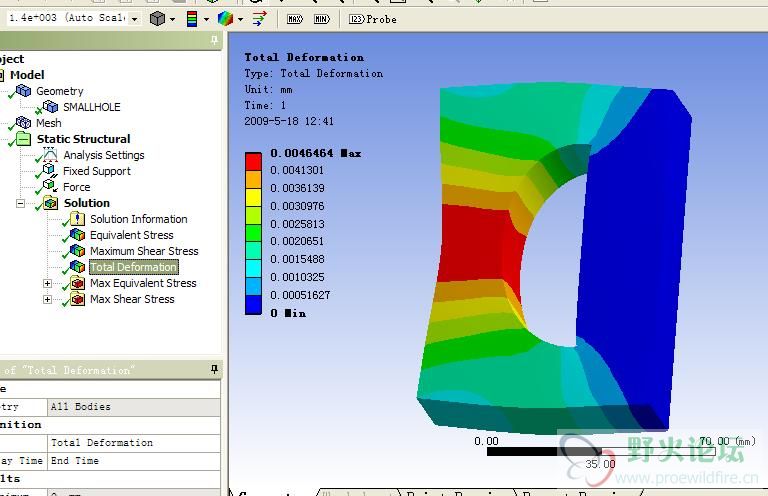

total deformation


[ 本帖最后由 iampopdeng 于 2009-5-18 14:03 编辑 ]

iampopdeng

呵呵，终于完了，啥也没干光截图了.
