如何定制绘图符号

qsrong · 发表于 2009-4-15 08:38

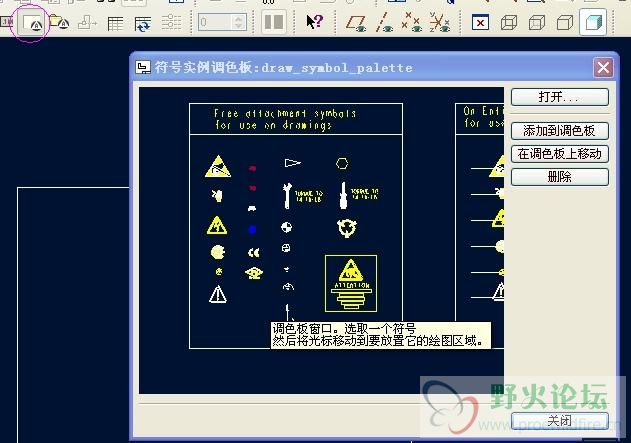

请教各位老大，在工程图中怎样定制符号(我的要求是在调色板（附件）调出的符号可以修改符号里边的内容）

yuanyuan221 · 发表于 2009-4-15 09:18

先把调色板中的符号插入到工程图中，然后：“格式”——“符号库”——“定义”——输入名称——“绘图复制”——在工程图中选择你刚才插入的符号——“完成”，之后出现“符号定义属性”对话框，选择自己想要的放置方式（如“垂直于图元”）——“拾取点”——选择“可变—相关文本”——“选取文本”——选择符号中的文本——“确定”
然后选取符号中的文本——右键“属性”——“文本样式”——输入旋转角度、移动文本到合适位置——“完成”
修改完成之后保存：“符号库”——“符号目录”——选择将要保存到的目录——“打开”——“写入”——“确定目录”——完成
