菜鸟求助G1/4管外接头画法

jubuweijian · 发表于 2009-3-27 08:11

请详细说明螺纹画法，以及R73的画法。G1/4管螺纹的参数：
大径D=13.157，小径d1=11.445,中经d2=12.301,牙高h=0.856，螺距P=1.337.
h=0.960491P
d2=D-h=D-0.640327P
d1=D-2h=D-1.280654P
这是我在网站上找到的参数。

YVHKRIU · 发表于 2009-3-27 08:32

已改好，你这个问题与机械制图CAD设计有关（螺纹的规定画法），

HV800-09-2.rar (13.01 KB, 下载次数: 65)

jubuweijian · 发表于 2009-3-27 09:04

谢谢楼上的，我还想请问下，这个改好了，怎么在PRO/E里面画出来？是不是调标准库啊，我这里没有。

YVHKRIU · 发表于 2009-3-27 16:54

xiehuachang2009 · 发表于 2009-3-29 01:13

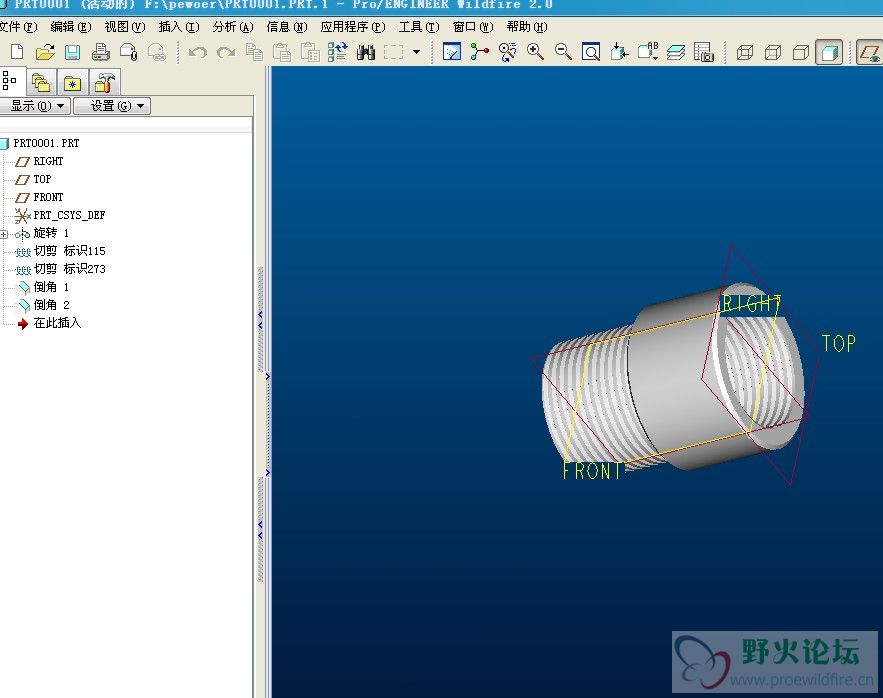

螺纹我画了下，但具体的尺寸怎么放我不知道，你自己学下吧我传上来

kkepeng · 发表于 2009-3-29 17:00

高手啊。

zxliang1979 · 发表于 2009-4-9 17:06

晕啊，就是参数不知道放啊，这样的图还麻烦你啊

bachsz · 发表于 2009-5-8 21:38

这才是G1-4管外接头画法正确的画法

[ 本帖最后由 bachsz 于 2009-5-8 21:45 编辑 ]

		自动登录	找回密码
密码			立即注册

[求助] 菜鸟求助G1/4管外接头画法

图已改好

评分

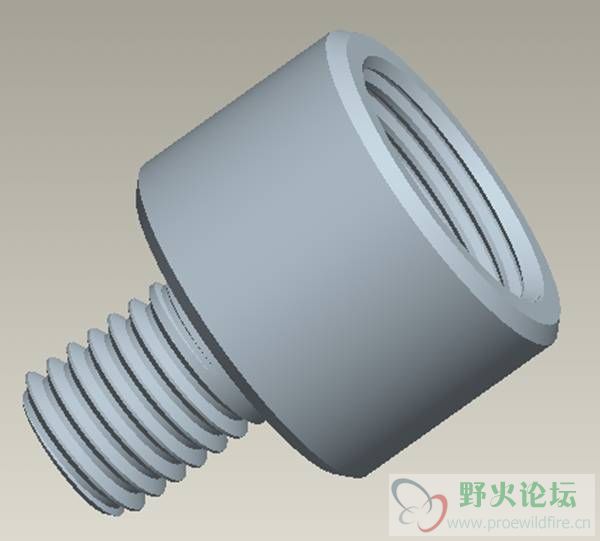

螺纹是这样的
