[求助] 完成了一个装配图模型。但是在视图管理器里新建截面时选平面是提示说要选装配基准

[复制链接]

1

主题

19

回帖

0

威望

实习生

积分
22
发表于 2009-3-26 16:44 | 显示全部楼层 |阅读模式
完成了一个装配图模型。但是在视图管理器里新建截面时选平面是提示说要选装配基准。
请问什么是装配基准?

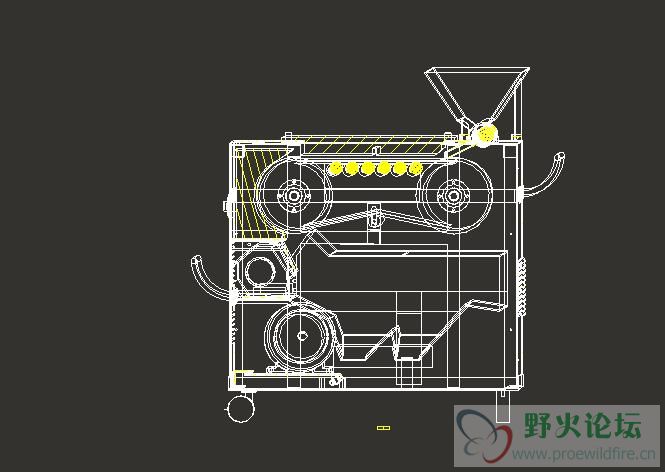

用偏距的方法做的adtm面可以出图。但是图是斜的。看起来很乱。
如果出图后要修改例如轴承的修改是不是要到autocad里面修改?
谢谢了。

0

主题

18

回帖

0

威望

实习生

积分
19
发表于 2009-3-26 17:25 | 显示全部楼层
,咋没人回答呢?
回复

使用道具 举报

3

主题

39

回帖

0

威望

实习生

积分
46
发表于 2009-3-26 17:38 | 显示全部楼层

哇。。很想知道啊

但是我也是新手啊
回复

使用道具 举报

11

主题

336

回帖

14

威望

工程师

积分
459
发表于 2009-3-26 19:12 | 显示全部楼层
装配基准就是你新建组建的时候产生的三个基准平面,破面图应该在这三个平面上产生。还有一种办法就是。创建破面图的时候选择偏距。然后选择一个平面,草绘破面。你应该是经常用CAD出图的。其实既然在用PROE。为什么不把他用好?出工程图PROE完全可以应付。我一直就用他出图。一天学一点。慢慢就用的好了

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

回复

使用道具 举报

1

主题

19

回帖

0

威望

实习生

积分
22
 楼主| 发表于 2009-3-26 20:29 | 显示全部楼层
楼上的错了!关于cad我只了解一点。我只是大学学了点皮毛而已。proe以后工作也不定能用到。
回复

使用道具 举报
