请问如何造型这种凸形曲面(有图)

wakaka · 发表于 2009-3-26 01:08

我想把一个圆角的长方形一个面弄成拱形。但实验了各种方法都不行啊，目前找到的比较接近的方法是拉伸一个圆角的长方形，然后倒角一次，再圆角一次，结果还是不行，请问有什么别的方法没？

我想做的是这样的

wakaka · 发表于 2009-3-26 01:08

大概的外观

zxyang541 · 发表于 2009-3-26 02:17

拉线做曲面然后合并。

zxyang541 · 发表于 2009-3-26 02:19

大概就是按你画的那条线拉伸成面然后合并面最后倒角

ljh1984 · 发表于 2009-3-26 02:50

用实体自由形象啊

balance · 发表于 2009-3-26 06:18

曲面可以啊。边界混合

wakaka · 发表于 2009-3-26 07:37

那位老大做个图给我看看过程好吗?谢谢!

wakaka · 发表于 2009-3-26 07:44

yqq823 · 发表于 2009-3-26 08:23

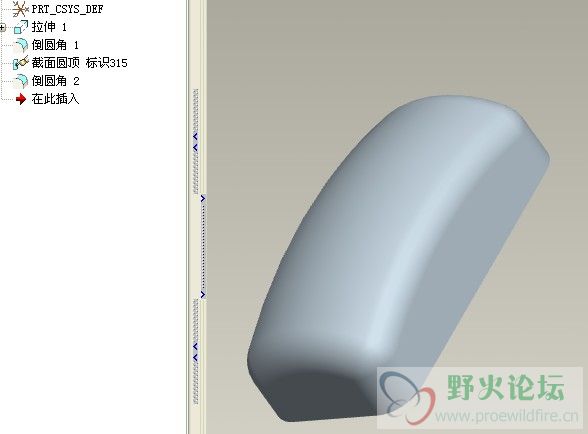

高级--截面圆顶( 剖面圆顶)
扫描
选取要圆顶的曲面
再两个方向画轮廓线

飞火111 · 发表于 2009-3-26 08:28

支持楼上，剖面圆顶
