    [求助] 投影截面草绘修饰总不在我想要的曲面上，大家帮忙看看

    [复制链接]
    titotito

    4

    主题

    39

    回帖

    0

    威望

    实习生

    积分
    47
    发表于 2009-2-19 18:17 | 显示全部楼层 |阅读模式
    按照修饰特征的知识，
    1.先是选择投影面；
    2.选择草绘面。然后有个“正向”“反向”选择，可是无论我选择什么哪个方向，都是投影到背面去了。
    大伙帮忙看看，不胜感激~

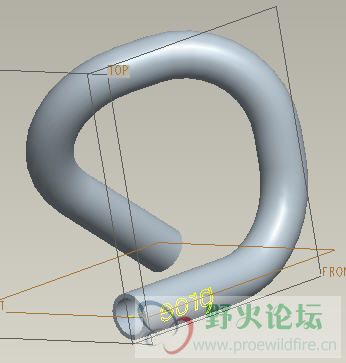

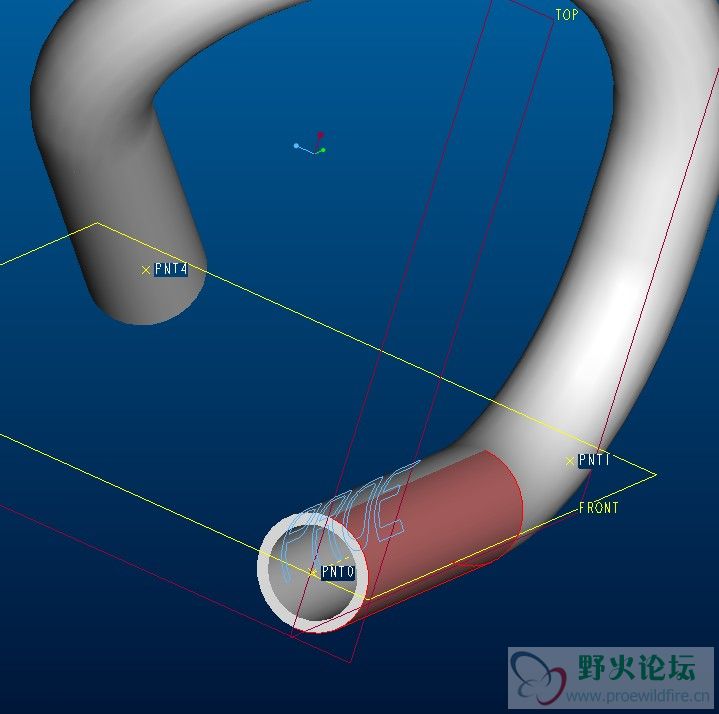

    截图

    截图

    pipe1.prt.part1.rar

    78.13 KB, 下载次数: 9

    pipe1.prt.part2.rar

    59.04 KB, 下载次数: 2
    回复

    使用道具 举报

    sgjunfeng

    49

    主题

    364

    回帖

    264

    威望

    讲师

    积分
    1083

    原创先锋勋章斑竹勋章希望之星勋章

    QQ
    发表于 2009-2-19 20:14 | 显示全部楼层
    可以投影到正面，不过字是反得

    评分

    参与人数 1威望 +1 收起 理由
    野火 + 1 热心助人

    查看全部评分

    为中国的CAD教育事业尽自己的一份微薄之力。
    回复 顶 踩

    使用道具 举报

    野火

    1287

    主题

    4万

    回帖

    900

    威望

    管理员

    积分
    47496

    社区建设勋章优秀斑竹勋章原创先锋勋章热心助人勋章宣传大使勋章斑竹勋章
    发表于 2009-2-19 20:28 | 显示全部楼层

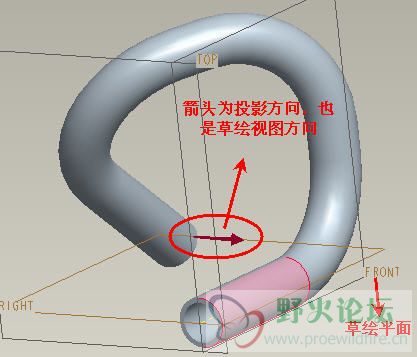

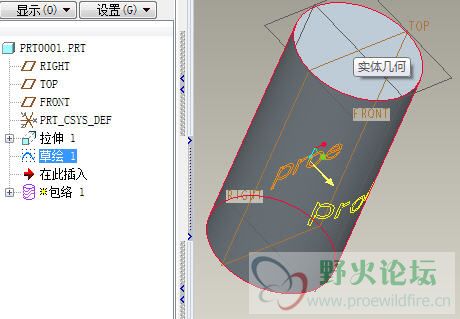

    用包络就行了，看图中黄色的箭头
    回复 顶 踩

    使用道具 举报

    titotito

    4

    主题

    39

    回帖

    0

    威望

    实习生

    积分
    47
     楼主| 发表于 2009-2-19 21:47 | 显示全部楼层
    原帖由 sgjunfeng 于 2009-2-19 20:14 发表
    可以投影到正面，不过字是反得
    29769
    29770

    能否用修饰的方法，投影到正面，但是字是正的呢？
    回复 顶 踩

    使用道具 举报
