求教工程图展开显示问题

594719173

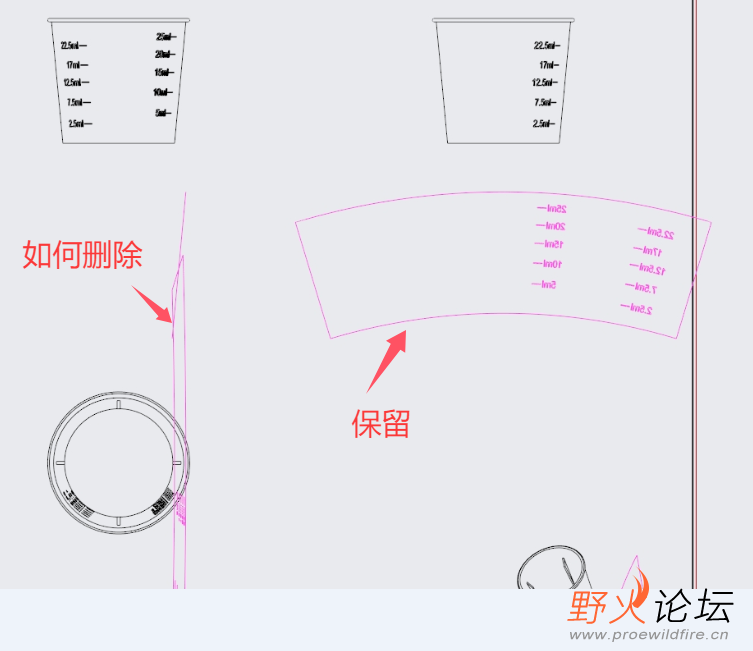

请教下 把杯子在零件中展平后 在工程图中如何展示出来 删除多余的面组 保留需要的面组

Adair

1.在模型中创建简化表示，简化表示中将需要隐藏的面组遮蔽掉，保存。
2.将需要隐藏面组的视图替换视图模型，换成前面的简化表示即可。

594719173

Adair 发表于 2025-7-1 09:52
1.在模型中创建简化表示，简化表示中将需要隐藏的面组遮蔽掉，保存。
2.将需要隐藏面组的视图替换视图模型 ...

感觉你这个方法不行 还是我弄的有问题

Adair

594719173 发表于 2025-7-2 14:40
感觉你这个方法不行 还是我弄的有问题

我自己建模试过是可以，但不知道你模型是怎么建的。方便的话，可以把你的模型和工程图发出来看看。不方便就算了。

594719173

Adair 发表于 2025-7-2 15:22
我自己建模试过是可以，但不知道你模型是怎么建的。方便的话，可以把你的模型和工程图发出来看看。不方便 ...

说我的文件超过1m 不给我上传
可以设置了2个简化表示 一个专门就显示面组 一个就显示零件 就好了 不过我简化表示排除前面步骤后面步骤就爆红了 在零件下又不能隐藏主体1主体2的

594719173

Adair 发表于 2025-7-1 09:52
1.在模型中创建简化表示，简化表示中将需要隐藏的面组遮蔽掉，保存。
2.将需要隐藏面组的视图替换视图模型 ...

你这里说的遮蔽是排除的意思吗

kaedes

594719173 发表于 2025-7-3 08:50
说我的文件超过1m 不给我上传
可以设置了2个简化表示 一个专门就显示面组 一个就显示零件 就好了 不过我 ...

你这个步骤被后面参考了再简化肯定会爆红的，你在最后一个步骤把这个面复制一个，原始面隐藏，再把这个复制的面简化不就好了，你这个是出图思路的问题.....

ounf114

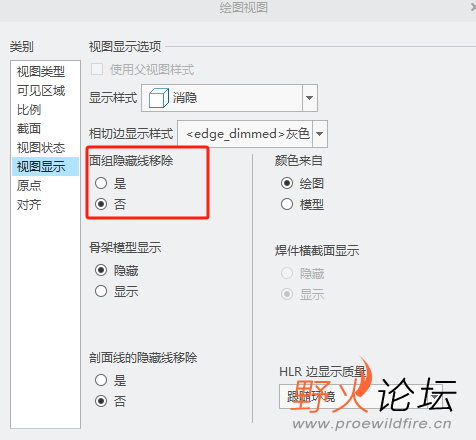

试试选是/否

594719173

kaedes 发表于 2025-7-3 10:48
你这个步骤被后面参考了再简化肯定会爆红的，你在最后一个步骤把这个面复制一个，原始面隐藏，再把这个复 ...

😯 还可以曲面简化  蛮不错 哈哈

594719173

ounf114 发表于 2025-7-3 13:23
试试选是/否

这个有什么用吗 点了没什么变化
