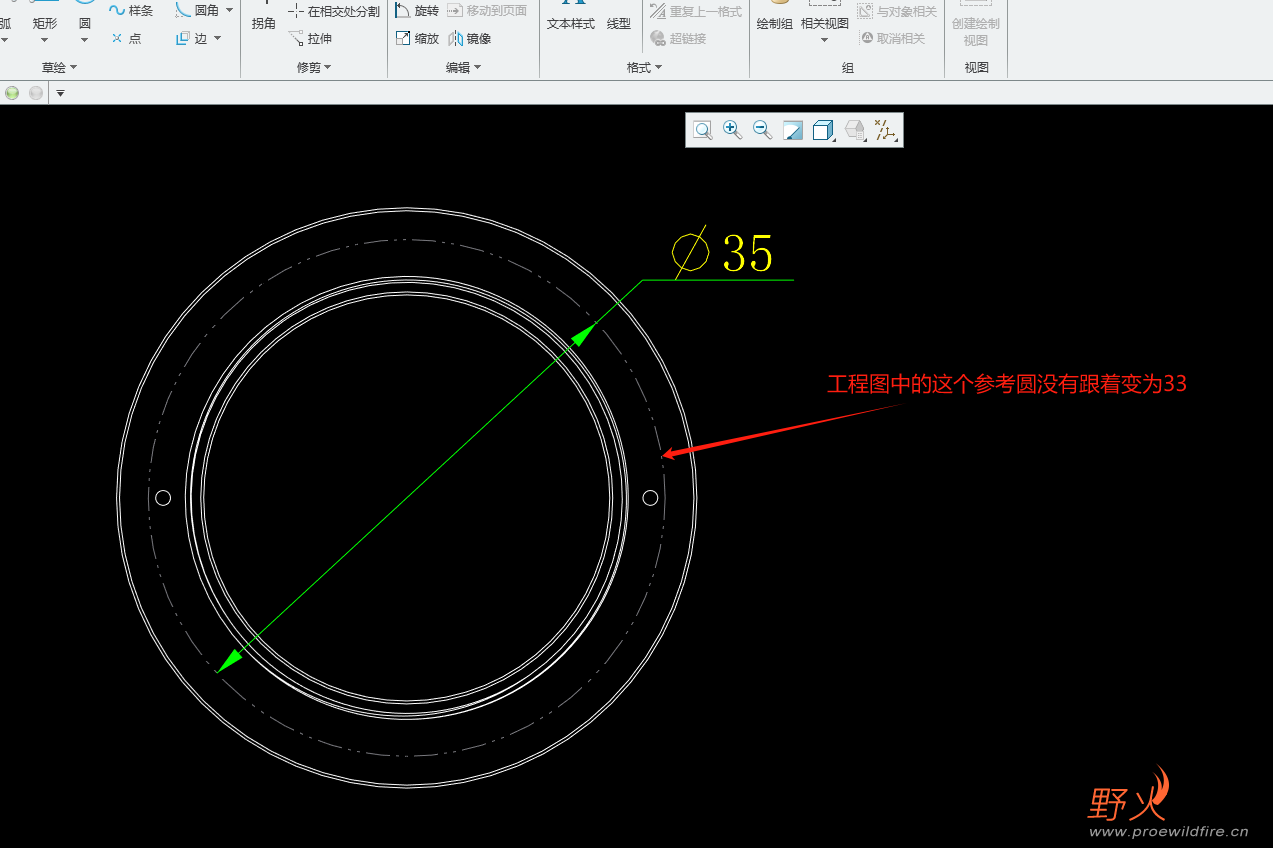

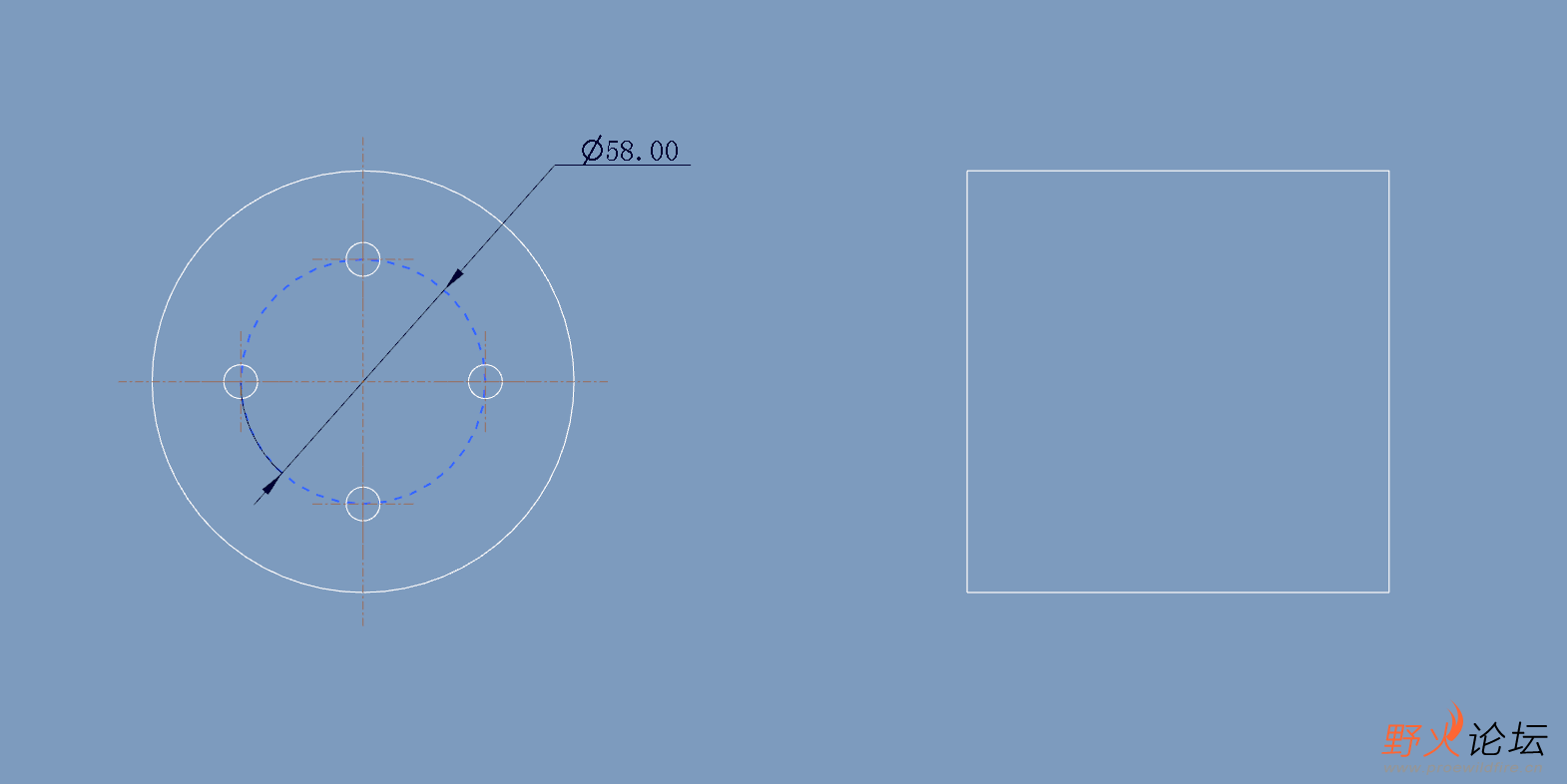

在工程图草绘的参考圆，不会跟着变化，有没有变法让参考圆跟着变化

zxq625817133 · 发表于 2025-6-26 18:01

请教各位大佬。有没有办法让参考圆跟着变化

tower_cqu · 发表于 2025-6-26 18:31

要和视图关联

Torren · 发表于 2025-6-26 18:55

右键与视图相关

深圳包哥 · 发表于 2025-6-26 19:03

与视图相关后还是不行吗？

main90 · 发表于 2025-6-27 09:42

工程图更新.zip (186.94 KB, 下载次数: 2)

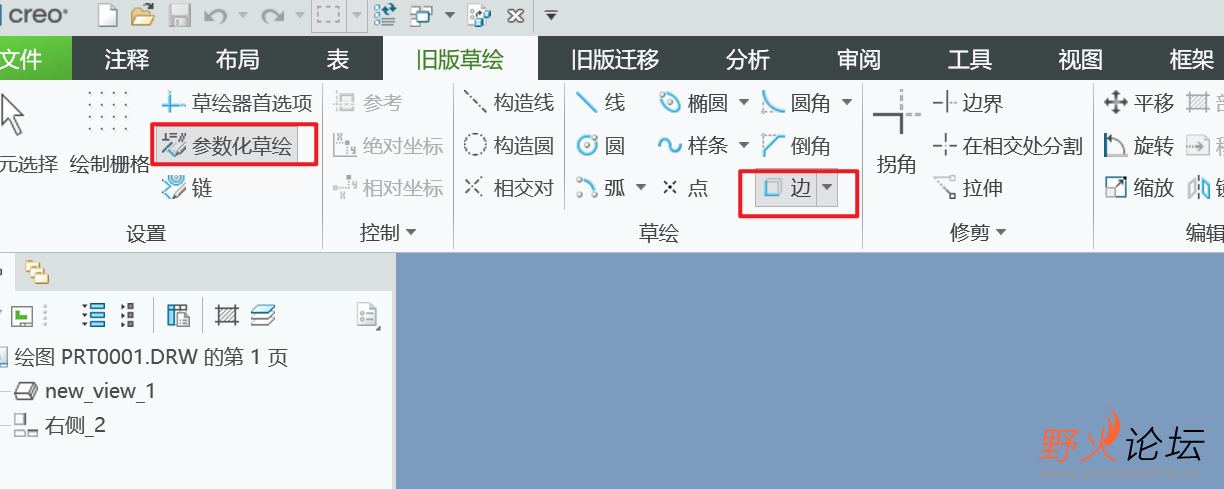

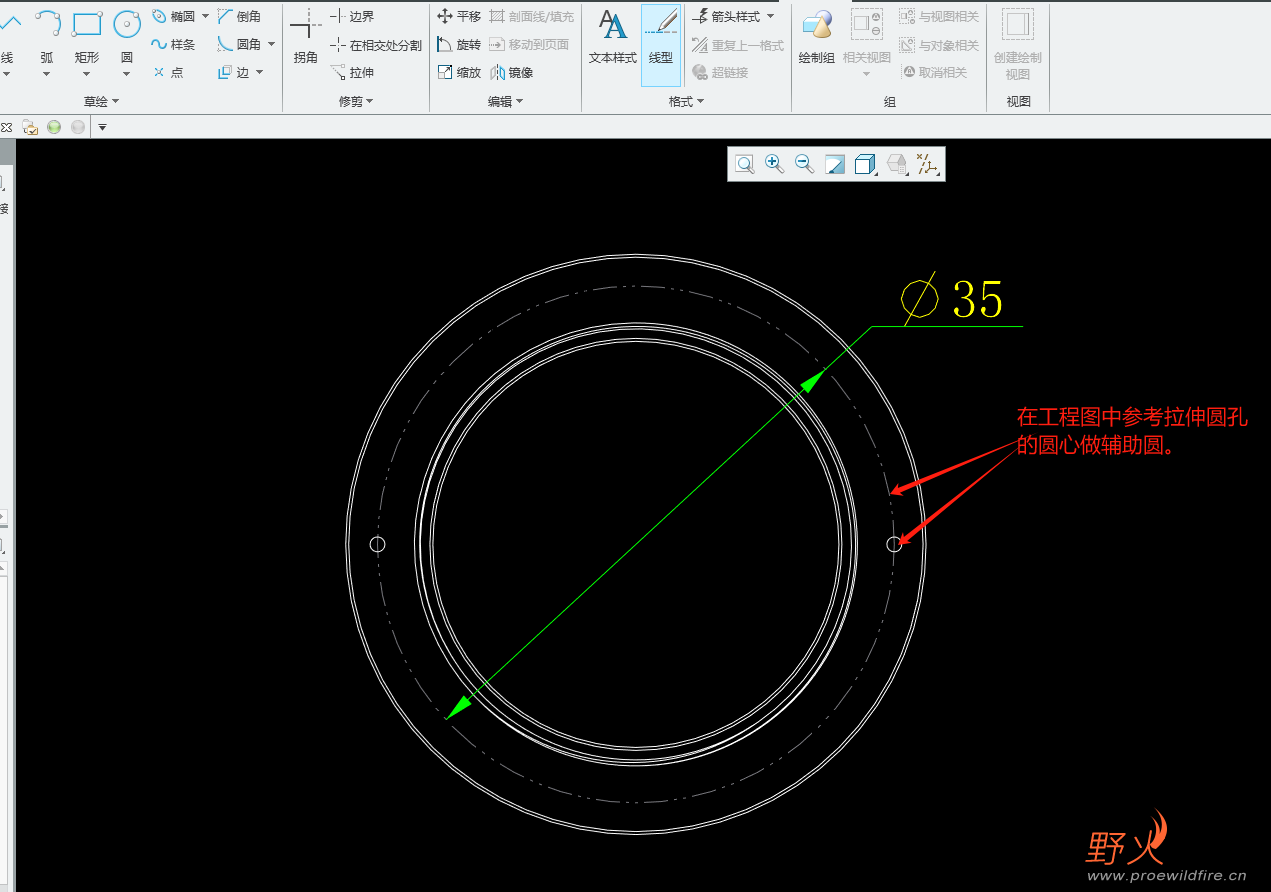

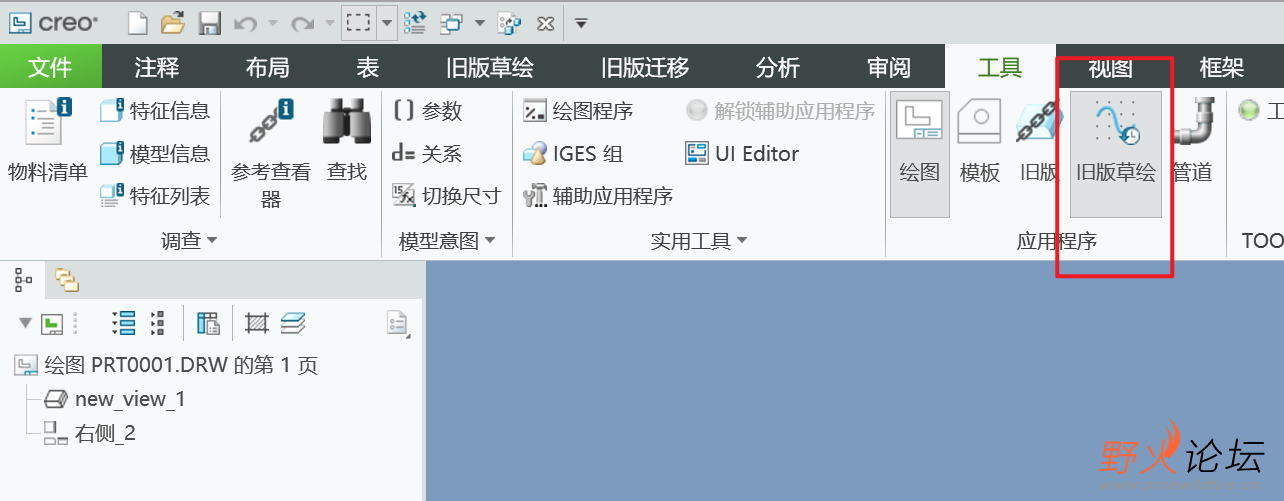

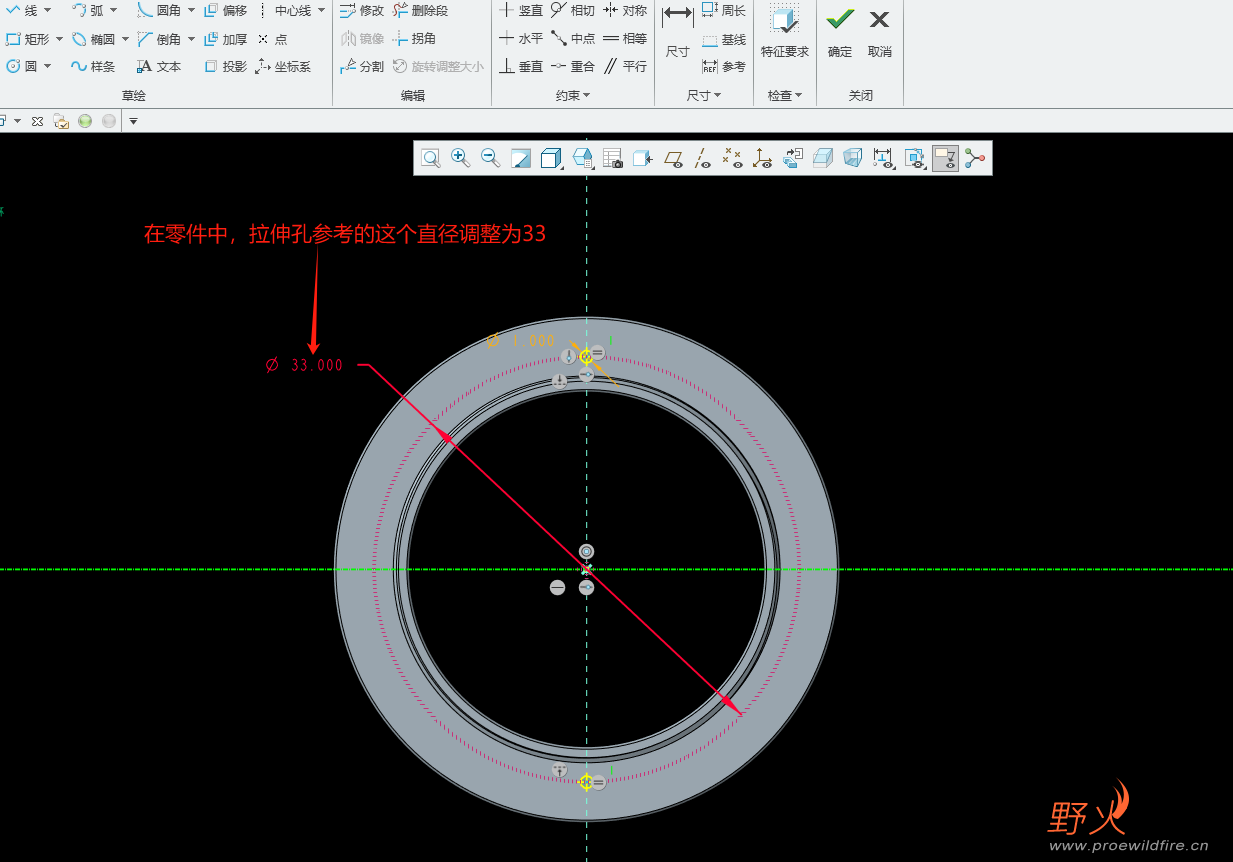

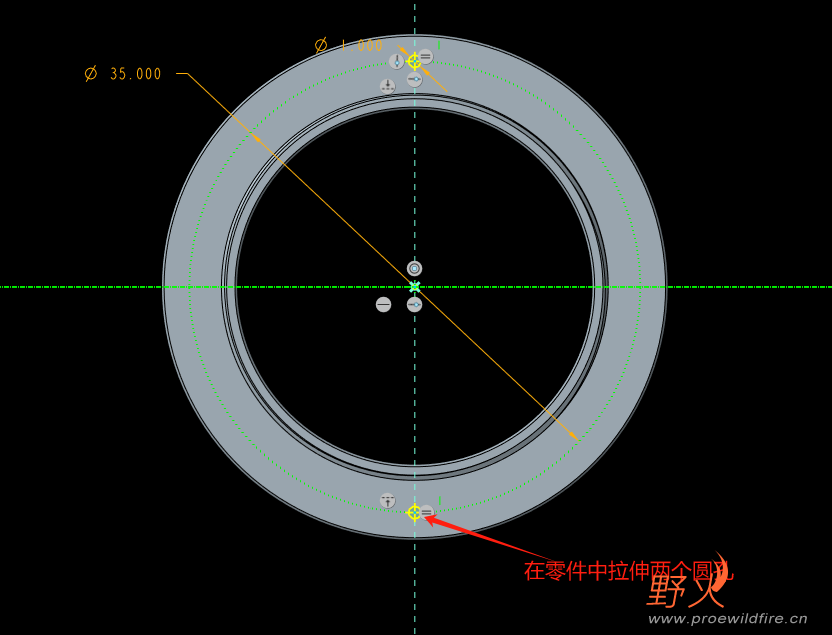

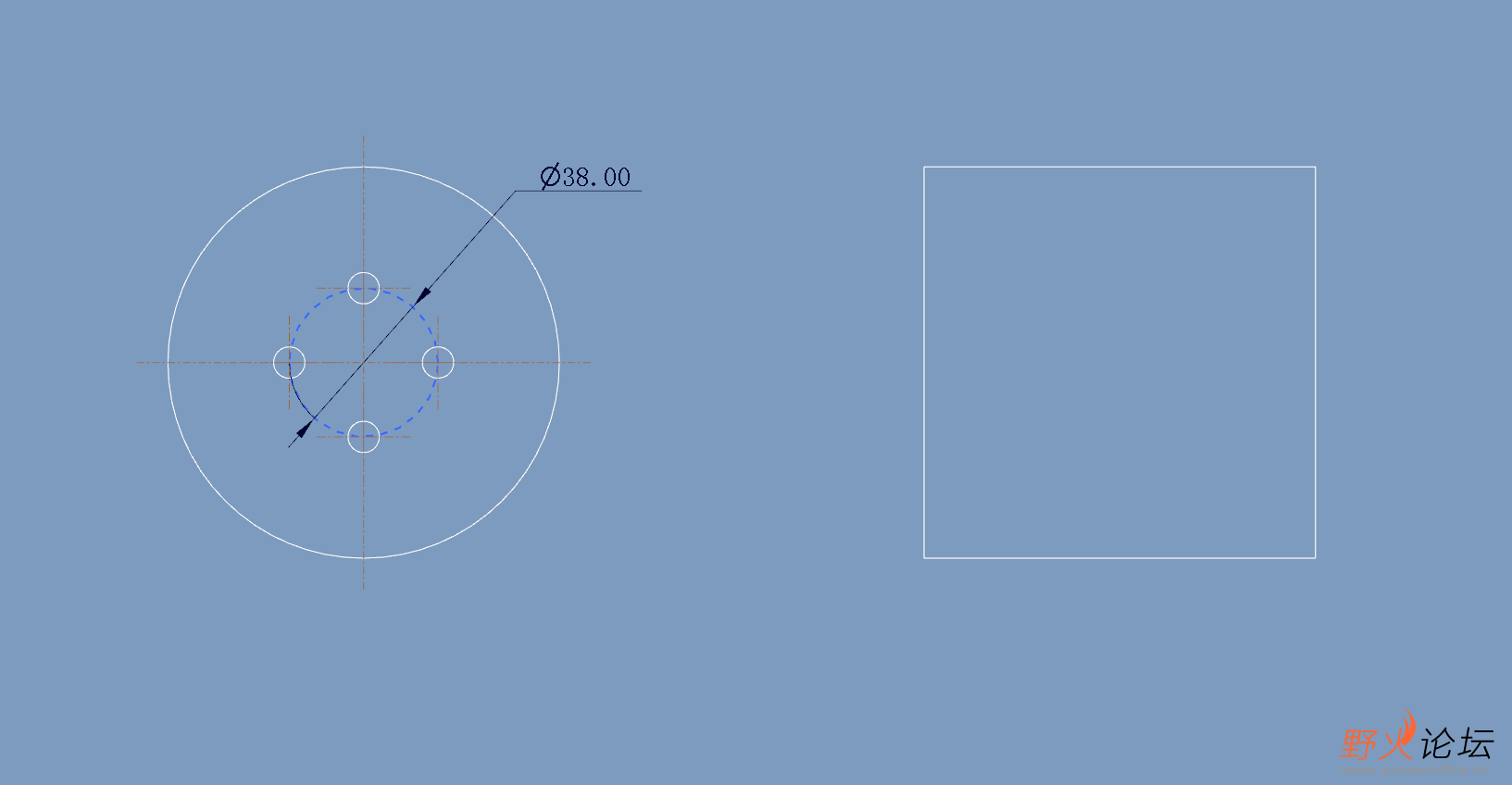

在3D上草绘过几个孔中心的圆，工程图上用旧版草绘，选择参数化草绘，投影边，把草绘投影出来，线形根据需要改。
尺寸标注可以标注3D上草绘的尺寸。然后在3D上把草绘隐藏，保存层。
示意附件是10版本的

wanghenghui · 发表于 2025-6-27 11:32

你的这个虚线的圆有个专业术语叫做节圆

这两个孔不要用拉伸做用孔特征做，然后整列就好了

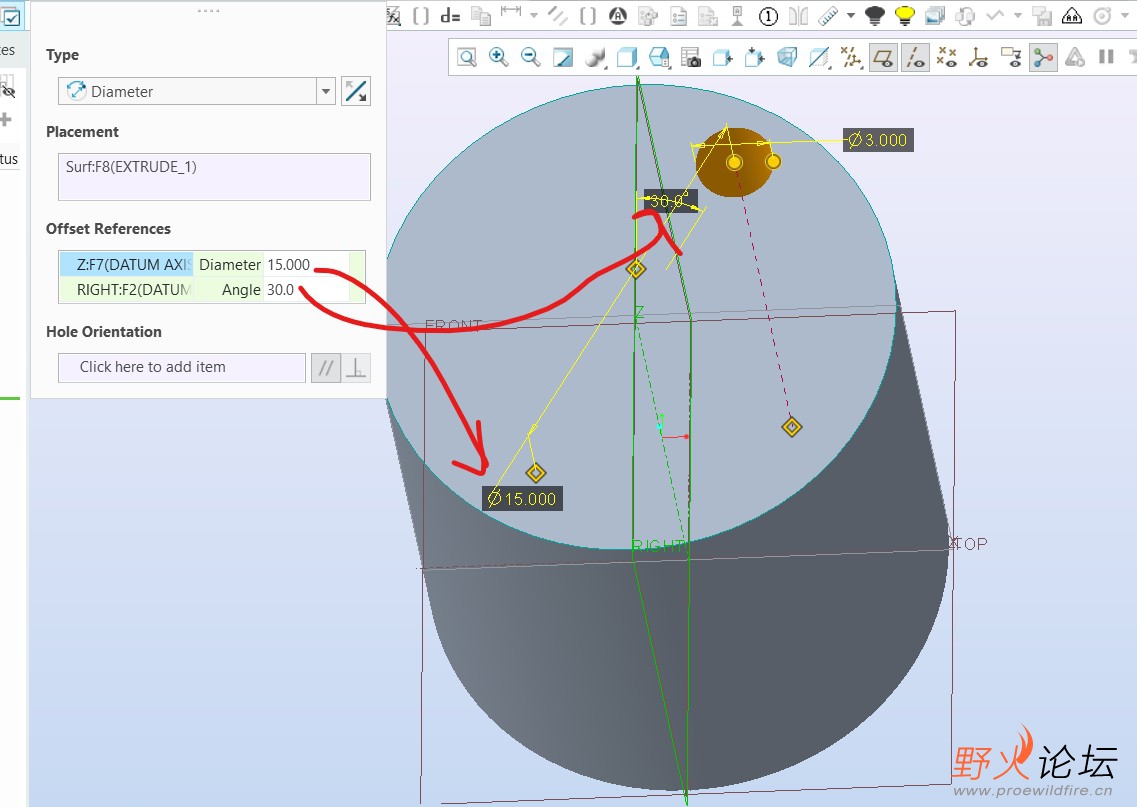

孔特征创建孔时，定位方式使用直径

屏幕截图 2025-06-27 113158.jpg

zxq625817133 · 发表于 2025-6-27 11:41

Torren 发表于 2025-6-26 18:55
右键与视图相关

不行的，只要零件模式下修改后，工程图里面不会跟着变化

zxq625817133 · 发表于 2025-6-27 11:42

tower_cqu 发表于 2025-6-26 18:31
要和视图关联

不行的，只要零件模式下修改后，工程图里面不会跟着变化

zxq625817133 · 发表于 2025-6-27 11:42

深圳包哥发表于 2025-6-26 19:03
与视图相关后还是不行吗？

还是不行

zxq625817133 · 发表于 2025-6-27 11:46

main90 发表于 2025-6-27 09:42
在3D上草绘过几个孔中心的圆，工程图上用旧版草绘，选择参数化草绘，投影边，把草绘投影出来，线形根 ...

十分感谢大佬，你的这个方法确实可行
