请问怎么实现这种建模

哈斯波子

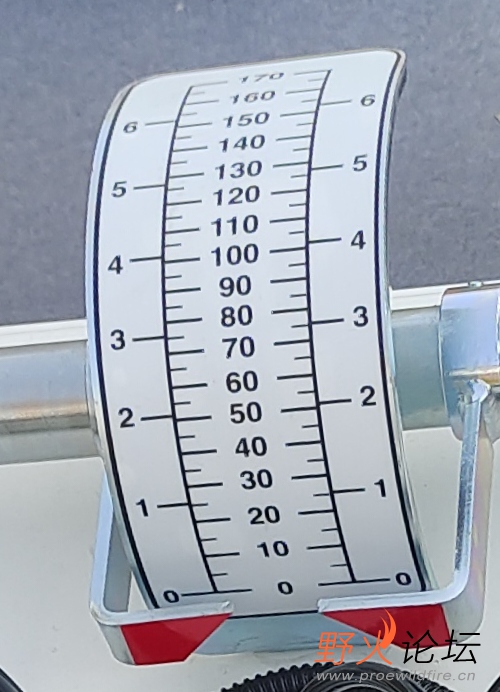

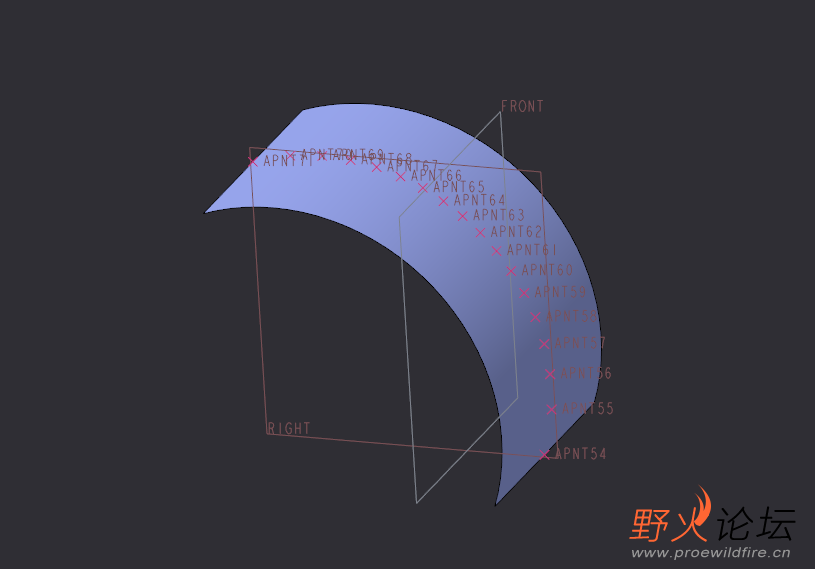

想定制一张贴纸标尺，大致如图，实际用途也如图，那个卷圆曲面已画好，拉伸就行，定位点也有已做好在曲面上，请问如何通过这些点在曲面上划线，并可以把曲面展平，得到刻画线，或者先把曲面展平，要求做好的点也跟着展平，然后再划线。这种也可以，最终目的，得到展平后的点或标尺线，完善细节后，用于定制标牌，模型比较简单，未上传文件

kww6hh

不知道你点的要求，把文件传上来

哈斯波子

kww6hh 发表于 2025-6-25 14:58
不知道你点的要求，把文件传上来

点不等距，随便示意下就好，没有什么要求，只要是看方法

kww6hh

哈斯波子 发表于 2025-6-25 15:23
点不等距，随便示意下就好，没有什么要求，只要是看方法

如果你是想得到图片一样的等距刻度，那你描述的建模过程就是错误的，展平之后再阵列刻度线，再展平面组变形折弯回去即可；

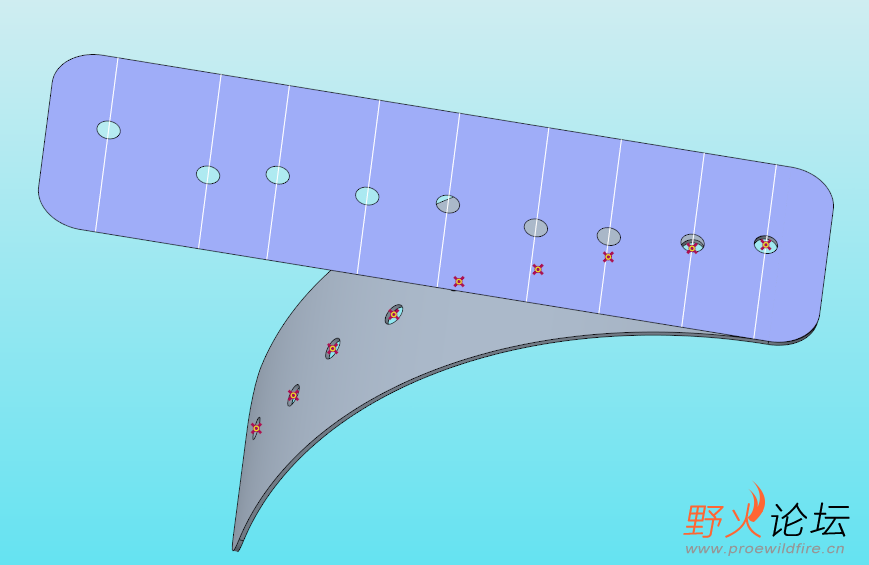

如果是没规律的点，且一定是要先在原始曲面的做点做线再展平，我没想到什么好办法，只能曲线救国，先将曲面加厚，通过每个点做一个孔，再将有孔的曲面展平，以曲面上的孔为基准做线，最后再将孔补起来

yu865895712

先展平做完再折回去就好了啊

yzweichengqiang

哈斯波子

kww6hh 发表于 2025-6-25 16:48
如果你是想得到图片一样的等距刻度，那你描述的建模过程就是错误的，展平之后再阵列刻度线，再展平面组变 ...

谢谢回复，点确实是不是等距的，我也做好了，就是不知道如何实现线或者点在展平的面上如何实现操作，方便后续定制标牌

哈斯波子

yu865895712 发表于 2025-6-25 17:05
先展平做完再折回去就好了啊

是需要先展平面组，再进行展平面组变形操作吗，这些点才可以跟着到平面上，我试了一下这种方法可行，不知道还有其它方法没

kww6hh

哈斯波子 发表于 2025-6-26 08:19
是需要先展平面组，再进行展平面组变形操作吗，这些点才可以跟着到平面上，我试了一下这种方法可行，不知 ...

展平面组，面组上的点可以跟着到展平的曲面上吗？

yu865895712

kww6hh 发表于 2025-6-26 08:29
展平面组，面组上的点可以跟着到展平的曲面上吗？

展平面组点肯定不会动啊，但是这个点只是取一个位置，你可以画一个实体，将在点的位置切掉一块掰直就有位置了
