在别的论坛看到此图，转发一下

jim123 · 发表于 2025-5-28 13:05

试着传一下prt

shankp3877 · 发表于 2025-5-28 14:16

有点难度，关键是怎么做出符合运动轨迹的那个曲面，不知道用什么命令，期待大神给指点一下

tower_cqu · 发表于 2025-5-29 08:05

sunyanwei 发表于 2025-5-28 07:43
R9处有问题，变形了

我感觉没有问题啊，

彭于晏 · 发表于 2025-5-30 00:53

tower_cqu 发表于 2025-5-29 08:05
我感觉没有问题啊，

能分享一下怎么做的吗

彭于晏 · 发表于 2025-5-30 23:28

本帖最后由彭于晏于 2025-5-30 23:29 编辑

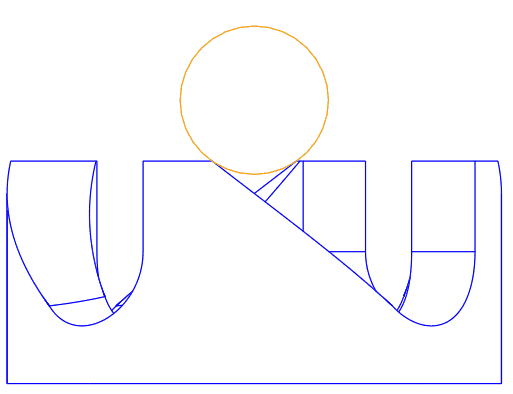

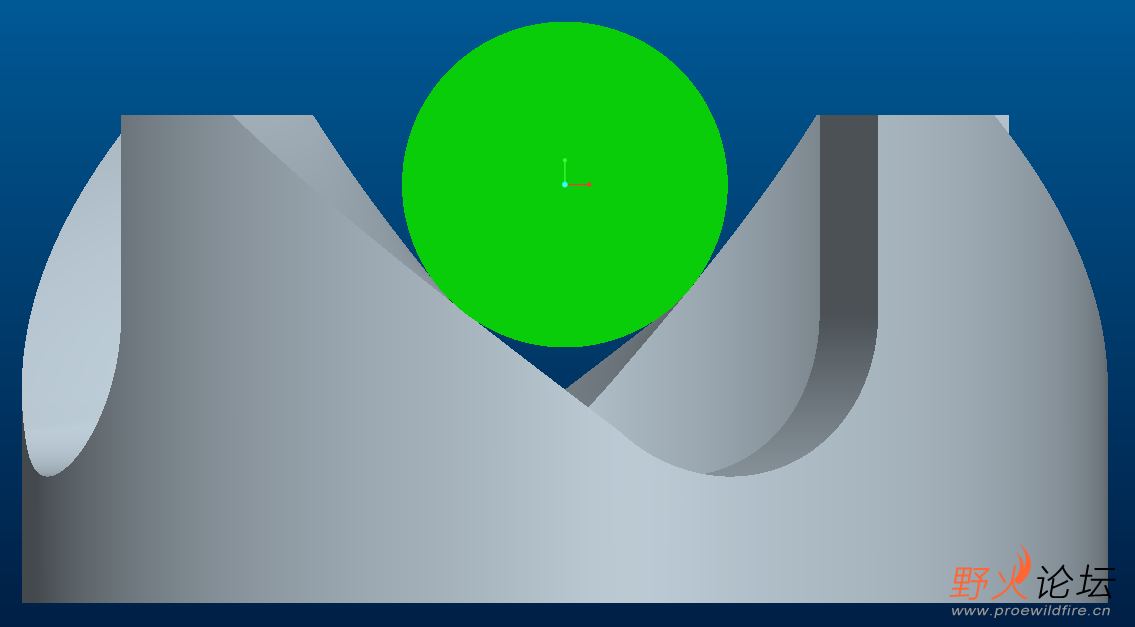

画了一下，比较接近实际运动方式

prt0002.prt.zip (151.36 KB, 下载次数: 2, 售价: 1 金钱)

kshenGuan · 发表于 2025-6-2 20:46

这是做什么的呀？

talkal · 发表于 2025-6-11 18:02

sunyanwei 发表于 2025-5-28 07:43
R9处有问题，变形了

45度旁边还有个9，这个是9度还是9mm？

hualinda · 发表于 2025-6-16 10:16

学习了

hualinda · 发表于 2025-6-16 10:18

学习中

149764943 · 发表于 2025-6-19 11:10

本帖最后由 149764943 于 2025-6-19 11:21 编辑

提供一种解题思路；

图上直径60展开的那个截面是关键，给出的尺寸要自己处理一下，总长用关系式60*pi，47.125哪里用关系式总长/4，
